Счетчики газа объемные диафрагменные МИРТЕК-51-РУ, 66132-16

Назначение

Счетчики газа объемные диафрагменные МИРТЕК-51-РУ (далее - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014 и других сухих неагрессивных газов, и приведение их к температуре плюс 20 °С.

Описание

Принцип действия счетчиков основан на циклическом заполнении и вытеснении измеряемого потока газа из камер постоянного объема.

За счет разности давлений на входе и на выходе счетчика газ заполняет верхнее пространство металлического корпуса, откуда через распределительный механизм и систему каналов поступает в измерительный механизм. Проходящий через измерительный механизм поток газа заставляет две камеры с гибкими газонепроницаемыми диафрагмами попеременно наполняться и опустошаться, совершая при этом возвратно-поступательное движение. Возвратно-поступательное движение диафрагм преобразуется механизмом во вращательное движение выходного вала. Отслеживание угла поворота вала осуществляется электронным преобразователем, который формирует на выходе электрические импульсы. Количество импульсов, выдаваемых электронным преобразователем, прямо пропорционально прошедшему через счетчик объему газа в рабочих условиях. Измерение температуры газа осуществляется полупроводниковым преобразователем температуры, который размещен на металлическом корпусе счетчика и теплоизолирован от влияния окружающей среды. Данные об измеренных значениях температуры газа и количества импульсов передаются в программный модуль электронного отсчетного устройства, который вычисляет значение прошедшего через счетчик объема газа, приведенного к температуре плюс 20 °С, и выводит его на показывающее устройство с нарастающим итогом.

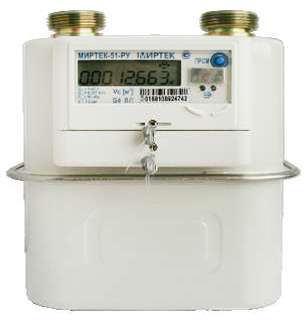

Счетчики состоят из измерительного механизма, помещенного в герметичный штампованный металлический корпус, и электронного отсчетного устройства.

Измерительный механизм включает в себя:

-    две измерительных камеры с гибкими газонепроницаемыми диафрагмами из синтетического материала;

-    кривошипно-шатунный механизм со стопором обратного хода;

-    распределительный механизм с системой обратных клапанов.

Электронное отсчетное устройство расположено на передней части металлического корпуса и включает в себя:

-    жидкокристаллический индикатор;

-    разъемы для подсоединения проводных интерфейсов и импульсного выхода;

-    микроконтроллер с электронным преобразователем и датчиком температуры;

-    автономный сменный источник питания.

Электронное отсчетное устройство обеспечивает ведение архивов:

-    показаний на начало суток;

-    показаний на начало месяца;

-    показаний на начало года.

Электронное отсчетное устройство обеспечивает ведение журналов:

-    изменение настроек счетчика;

-    попытки несанкционированного доступа;

-    самодиагностики.

Архивы и журналы хранятся в энергонезависимой памяти и доступны для считывания через интерфейс удаленного доступа.

Структура обозначения возможных исполнений счетчика приведена ниже.

МИРТЕК-51-РУ - ХХХ - Х - ХХ - Х Х Х Х Х - ХХХХХ - ХХ

1 2 3 45678    9    10

1    - Типоразмер:

1,6 - G1,6;

2,5 - G2,5;

4.0    - G4,0;

6.0    - G6,0;

10 - G10;

16 - G16;

2    - Тип электронного преобразователя:

Т - оптический;

W - использующий эффект Виганда;

M - магниторезистивный;

3    - Направление потока газа:

ЛП - слева направо;

ПЛ - справа налево;

4    - Наличие управляющего вентиля:

-    функция управления отсутствует;

K - с функцией управления протоком газа;

5    - Наличие детектора внешнего магнитного поля:

-    детектор воздействия внешним магнитным полем отсутствует;

H - с детектором воздействия внешнего магнитного поля;

6    -Исполнение корпуса:

-    неразборное исполнение корпуса;

C - разборное исполнение корпуса;

7    - Функции гибкой тарификации:

-    однотарифное исполнение;

F - гибкая тарификация;

8    - Датчик утечки газа:

-    нет датчика утечки газа;

А - встроен датчик утечки газа;

9    - Интерфейс связи:

232 - интерфейс RS-232;

485 - интерфейс RS-485;

CAN - интерфейс CAN;

MB - интерфейс M-Bus;

Р433/п - радиоинтерфейс 433 МГц, где n - номер модуля интерфейса (от 1 до 9); Р868/п - радиоинтерфейс 868 МГц, где n - номер модуля интерфейса (от 1 до 9); Р2400/п - радиоинтерфейс 2400 МГц, где n - номер модуля интерфейса (от 1 до 9);

G/1 - радиоинтерфейс GSM/GPRS;

10    - Импульсный выход:

-    импульсный выход отсутствует;

ТМ - наличие импульсного выхода.

Программное обеспечение

Счетчики содержат встроенное программное обеспечение (ПО) и энергонезависимую память для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений.

Метрологические характеристики счетчиков нормированы с учетом влияния программного обеспечения.

Номера версий и цифровые идентификаторы ПО отображаются в меню счетчика при помощи конфигурационного программного обеспечения.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на лицевую панель счетчиков методом аппликации и на титульные листы паспорта и руководства по эксплуатации методом печати.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 208-016-2016 «Счетчики газа объемные диафрагменные МИРТЕК-51-РУ. Методика поверки», утвержденному ФГУП «ВНИИМС» 03.11.2016 г. Основные средства поверки:

-    поверочные расходомерные установки 1-го разряда по ГОСТ Р 8.618-2014, диапазон воспроизведения объемного расхода газа от 0,01 до 25 м /ч, пределы допускаемой относительной погрешности измерений объема газа ± 0,5%;

-    термометр лабораторный электронный ТЛ-300 (регистрационный номер 45379-10), диапазон измерений от минус 50 до плюс 300 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на пломбу, ограничивающую доступ к передней панели электронного отсчетного устройства, и в паспорт на счетчик или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.618-2014 ГСИ Государственная поверочная схема для средств измерений объемного и массового расходов газа

ГОСТ Р 50818-95 Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний

МИРТ.407269.002ТУ Счетчики газа объемные диафрагменные МИРТЕК-51-РУ. Технические условия
