| Номер в госреестре | 66149-16 |
| Наименование СИ | Система автоматизированная измерительная |
| Обозначение типа СИ | ТЕСТ-МСУ |
| Изготовитель | ООО "VXI-Системы", г.Москва |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная измерительная ТЕСТ-МСУ (далее - система) предназначена для измерений мгновенных значений напряжения.
Принцип действия измерительных каналов (ИК) системы основан на усилении (ослаблении), согласовании и аналогово-цифровом преобразовании входных сигналов напряжения в цифровой код, регистрации и отображении результатов измерений.
Функционально система выполнена по модульному принципу на основе стандарта VXI и включает в себя измерительные каналы (ИК):
ИК напряжения в диапазоне от минус 150 до 150 В, реализованные измерителями мгновенных значений напряжения МН6И-150В.
ИК напряжения в диапазоне от минус 10 до 10 В, реализованные измерителями мгновенных значений напряжения МН8И-10В.

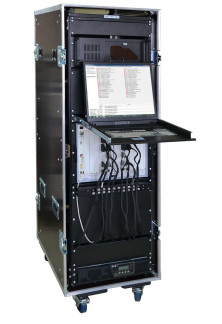

Конструктивно система представляет собой стойку с размещенными в ней блоком электронным БЭ209, ПЭВМ, консолью оператора (монитор, клавиатура, манипулятор типа «мышь»), коммутатором, источником бесперебойного питания, источником постоянного напряжения. Блок электронный БЭ209 состоит из 13-слотового крейта (базового блока) с установленными в нем функциональными модулями и носителями мезонинов НМ-М с мезонинами.
По условиям применения система соответствуют требованиям к средствам измерений группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 40 °С и относительной влажностью воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям и эксплуатируется в отапливаемых помещениях, не содержащих химически активных сред.
Система работает под управлением программного обеспечения (ПО), которое выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации ПО верхнего уровня.
Метрологически значимая часть ПО выделена в файл библиотеки математических функций: Povcalc.dll.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PovCalc.dll |
| Номер версии ПО (идентификационный код) | не ниже 1.0 |
| Цифровой идентификатор ПО | 957294D4 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| ИК напряжения в диапазоне от -150 до +150 В | |
| Диапазон измерений мгновенных значений напряжения, В | от -150 до +150 |
| Пределы допускаемой относительной погрешности измерений мгновенных значений напряжения, % | ±[0,3+0,3-(Um/Ux-1)] |
| Количество ИК, шт. | 14 |
| ИК напряжения в диапазоне от -10 до +1 | 0 В |
| Диапазон измерений мгновенных значений напряжения, В | от -10 до +10 |
| Пределы допускаемой относительной погрешности измерений мгновенных значений напряжения, % | ±[0,25+0,25 •(Um/Ux-1)] |
| Количество ИК, шт. | 8 |
| где Um - значение верхнего предела диапазона измерений, В; Ux - измеренное значение напряжения, В | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±1 |
| Потребляемая мощность, Вт, не более | 3000 |
| Электрическая прочность изоляции цепи сетевого питания, В, не менее | 1500 |
| Электрическое сопротивление защитного заземления, Ом, не более | 0,1 |
| Сопротивление изоляции цепи сетевого питания, МОм, не менее | 20 |
| Габаритные размеры стойки, мм, не более: - ширина - высота - длина | 600 1657 1060 |
| Масса, кг, не более | 200 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, % | от +5 до +40 от 30 до 90 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Системный блок ПЭВМ | 1 шт. | |
| Консоль оператора | 1 шт. | |
| Стойка | ФТКС.301422.116 | 1 шт. |
| Блок БЭ209: | ФТКС.411259.231 | 1 шт. |
| ETHERNET CONTROLLER | ФТКС.468260.041 | 1 шт. |
| Измеритель мгновенных значений напряжения МН6И-150В | ФТКС.468266.035 | 4 шт. |
| МДС32 | ФТКС.468266.009 | 4 шт. |
| Г енератор сигналов произвольной формы МГВ2 | ФТКС.468266.011 | 2 шт. |
| INTE004-01 FC VXI 3.0 Mainframe | ФТКС.469133.003-01 | 1 шт. |
| Измеритель мгновенных значений напряжения МН8И-10В | ФТКС.468266.023-01 | 2 шт. |
| МФСК-24Э | ФТКС.468266.040 | 2 шт. |
| НМ-М | ФТКС.468269.011 | 4 шт. |
| Комплект переходных кабелей: | ФТКС.305618.002 | 1 к-т. |
| Кабель МСУ-Х1 | ФТКС.685626.539 | 1 шт. |
| Кабель МСУ-Х1-01 | ФТКС.685626.539-01 | 1 шт. |
| Кабель МСУ-Х2 | ФТКС.685626.540 | 1 шт. |
| Кабель МСУ-Х2-01 | ФТКС.685626.540-01 | 1 шт. |
| Кабель МСУ-Х3 | ФТКС.685626.541 | 1 шт. |
| Кабель МСУ-Х3-01 | ФТКС.685626.541-01 | 1 шт. |
| Кабель МСУ-Х4 | ФТКС.685626.542 | 1 шт. |
| Кабель МСУ-Х4-01 | ФТКС.685626.542-01 | 1 шт. |
| Кабель | ФТКС.685621.060-05 | 1 шт. |
| Кабель питания | ФТКС.685621.279 | 1 шт. |
| Кабель МСУ-220В | ФТКС.685621.667 | 1 шт. |
| Панель индикации | ФТКС.687285.007 | 1 шт. |
| Панель КП-МСУ | ФТКС.687287.208 | 1 шт. |
| OmniBusBOX 162-423-423, Ballard Technology | 1 шт. | |
| Patch Cord, 3 м | 3 шт. | |
| Блок розеток | 1 шт. | |
| ИБП PW9130i3000R-XL2U | 1 шт. | |
| Кабель 16036 | 2 шт. | |
| Коммутатор HP V1910-16G | 1 шт. | |
| Провод заземления 5-10000 ГОСТ 18714-81 | 1 шт. | |
| Система автоматизированная измерительная . Комплект программного обеспечения | ФТКС.87034-01 | 1 к-т. |
| Система автоматизированная измерительная . Комплект ЗИП одиночный | ФТКС.305656.199 | 1 к-т. |
| Система автоматизированная измерительная . Комплект эксплуатационных документов | 1 к-т. | |
| Операционная система Windows 7 | 1 экз. |
осуществляется по документу ФТКС.411713.238РЭ «Система автоматизированная измерительная ТЕСТ-МСУ. Руководство по эксплуатации», раздел 13 «Поверка», утвержденному ООО «КИА» 28.10.2016 г.
Основные средства поверки:
установка для проверки параметров электрической безопасности GPT-79804 (рег. № 50682-12);
мультиметр 3458А (рег. № 25900-03);
источник питания постоянного тока GPR-30H10D (рег. № 20188-07).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в формуляр системы в виде оттиска клейма.
приведены в эксплуатационном документе.
