| Номер в госреестре | 66150-16 |
| Наименование СИ | Контроллеры программируемые |
| Обозначение типа СИ | VBR.С1 |
| Изготовитель | ООО "ПРОМ-ТЭК", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 22.12.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые «VBR.d» (далее - контроллеры) предназначены для измерений напряжения и силы постоянного и переменного токов, сопротивления постоянному току с выходов первичных измерительных преобразователей различных величин, а также для сбора и передачи данных.
Принцип действия контроллеров основан на согласовании, усилении, аналоговоцифровом преобразовании входных электрических сигналов в АЦП, вычислении значений измеряемых величин по известным градуировочным характеристикам, дальнейшей обработке информации в ПЭВМ (не входящей в состав контроллеров), её регистрации и выдаче результатов измерений и расчетных величин на внешние устройства в виде, удобном для пользователя. Управление режимами и обработка измерительной информации производятся с помощью программного обеспечения, установленного на внешний компьютер.
Конструктивно контроллеры представляют собой шасси (базовые блоки) со встроенным центральным программируемым устройством (ЦПУ) и с установленными в них модулями аналогового и цифрового ввода/вывода. Контроллеры применяются совместно с управляющим компьютером, подключенным к шасси посредством интерфейсов USB или Ethernet, и программным обеспечением.

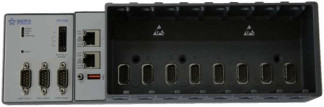

Шасси выпускаются в четырех модификациях, различающихся количеством слотов для установки модулей и характеристиками ЦПУ: VBR-CC035, VBR-CC036, VBR-CC065 и VBR-CC068. Шасси обеспечивают электропитание модулей, управление режимами работы, сбор и передачу измерительной информации и не оказывают влияния на метрологические характеристики контроллеров в целом. Модули ввода/вывода выпускаются следующих типов:
- модули аналогового ввода VBR-AI219, VBR-AI230, VBR-AI232, VBR-AI242, обеспечивающие измерения напряжения постоянного (переменного) тока и отличающиеся количеством каналов ввода, диапазонами и погрешностями измерений;
- модули аналогового ввода VBR-AI227, обеспечивающие измерение силы постоянного (переменного) тока;
- модули аналогового ввода VBR-TI213, обеспечивающие измерение сигналов с выхода термопар;
- модули аналогового ввода VBR-RI217, обеспечивающие измерение сигналов с выхода термометров сопротивления (ТС);
- модули цифрового вывода VBR-DO474.
Контроллеры могут быть использованы для создания автоматизированных информационно-измерительных и измерительно-управляющих систем различной конфигурации в различных областях применения.
Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения результатов измерений и расчетных величин.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | Значение |
| идентификационное наименование ПО | ЭА Сервер.ехе | EnergoAppli cation. exe |
| номер версии (идентификационный номер) ПО | не ниже 3.0 | не ниже 2.0.6.1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Модуль VBR-AI227 | |
| Диапазон измерений средних квадратических значений (СКЗ) силы переменного тока, А | от 0 до 5 |
| Пределы допускаемой абсолютной погрешности измерений средних квадратических значений силы переменного тока на частоте 1 кГц, А | ±(0,006-I+0,01) |
| где I - измеренное СКЗ силы переменного тока, А | |
| Полоса пропускания по уровню минус 3 дБ (при частоте дискретизации 50 кГц), Гц | 24000 |
| Количество измерительных каналов (ИК), шт. | 4 |
| Модуль VBR-AI230 | |
| Диапазон измерений напряжения постоянного и переменного тока, В | ±31,5 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, В | ±(0,006-U+0,08) |
| где U - измеренное амплитудное значение напряжения, В | |
| Диапазон рабочих частот при неравномерности АЧХ не более 0,08 дБ, Гц | от 20 до 5000 |
| Количество ИК, шт. | 3 |
| Модуль VBR-AI232 | |
| Диапазон измерений напряжения постоянного и переменного тока, В | ±31,5 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, В | ±(0,006-U+0,08) |
| где U - измеренное амплитудное значение напряжения, В | |
| Диапазон рабочих частот при неравномерности АЧХ не более 0,1 дБ, Гц | от 20 до 40000 |
| Количество ИК, шт. | 3 |
| Модуль VBR-AI242 | |
| Диапазон измерений напряжения постоянного и переменного тока, В | ±500 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, В | ±(0,003-U+0,5) |
| где U - измеренное амплитудное значение напряжения, В | |
| Диапазон рабочих частот при неравномерности АЧХ не более 0,1 дБ, Гц | от 20 до 20000 |
| Количество ИК, шт. | 3 |
| Модуль VBR-AI219 | |
| Диапазоны измерений напряжения постоянного тока, В | ±0,125; ±1; ±4; ±15; ±60 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мА: в диапазонах ±0,125 и ±1 В в диапазонах ±4; ±15 и ±60 В | ±(0,002-U+0,0005) ±(0,004-U+0,003) |
| где U - измеренное значение напряжения, В | |
| Диапазон измерений силы постоянного тока, мА | ±25 |
| Пределы допускаемой относительной погрешности измерений силы постоянного тока, мА | ±(0,006-I+0,0003) |
| где I - измеренное значение силы постоянного тока, мА | |
| Верхние пределы диапазонов измерений сопротивления постоянному току, Ом | 1-103; 1-104 |
| Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, Ом | ±(0,005-R+3,2) |
| где R - измеренное значение сопротивления, Ом | |
| Диапазоны измерений коэффициента рассогласования, мВ/В: для полумостовой схемы для полномостовой схемы | ±500 ±7,8; ±62,5 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента рассогласования, мВ/В: в диапазонах ±7,8 и ±62,5 мВ/В в диапазонах и ±500 мВ/В | ±(0,001-К+0,07) ±(0,001-К+0,25) |
| где К - измеренное значение коэффициента рассогласования, мВ/В | |
| Количество измерительных каналов (ИК), шт. | 4 |
| Модуль VBR-TI213 | |
| Диапазон измерений напряжения постоянного тока, мВ | ±78,125 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ | ±(0,002-U+0,02) |
| где U - измеренное значение напряжения, мВ | |
| Количество каналов, шт. | 16 |
| Модуль VBR-RI217 | |
| Номинальное сопротивление подключаемых ТС, Ом | 100 |
| Диапазон измерений сопротивления постоянному току, Ом | от 0 до 400 |
| Диапазон измерений температуры (с применением ТС), °С | от -200 до 850 |
| Пределы допускаемой абсолютной погрешности измерений температуры (с применением ТС без учёта погрешности ТС), °С: в диапазоне от минус 200 до 150 °С включ. в диапазоне св. 150 до 800 °С | ±0,5 ±1,0 |
| Количество ИК, шт. | 4 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 9 до 30 |
| Максимальная потребляемая мощность, Вт, не более | 50 |
| Габаритные размеры: мм, не более: - модулей - шасси VBR-CC035, VBR-CC036 - шасси VBR-CC065 - шасси VBR-CC068 | 74x80x20 330x88,1x110 183x88,1x65 303x88,1x63 |
| Масса г, не более: - шасси VBR-CC035, VBR-CC036 - шасси VBR-CC065 - шасси VBR-CC068 - модулей | 2250 1170 700 160 |
| Рабочие условия эксплуатации: - температура окружающего воздуха (кроме шасси VBR-CC035), °С - температура окружающего воздуха для шасси VBR-CC035, °С - относительная влажность воздуха при температуре 25 °С, % - атмосферное давление, кПа | от -40 до +70 от -20 до +55 от 30 до 80 от 86 до 106 |
наносится на заднюю панель шасси контроллера в виде наклейки и на титульный лист паспорта методом компьютерной графики.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер программируемый ««VBR.d»» | - | 1 шт. |
| Паспорт | 4250-023 -20676432-2016ПС | 1 экз. |
| Руководство по эксплуатации | 4250-023 -20676432-2016РЭ | 1 экз. |
| Эксплуатационная документация | - | 1 компл. |
| Методика поверки | 4250-023-20676432-2016МП | 1 экз. |
| Упаковочная тара | - | 1 компл. |
осуществляется по документу 4250-023-20676432-2016МП «Контроллеры программируемые «VBR.d». Методика поверки», утвержденному ООО «КИА» 20 октября 2016 г.
Основные средства поверки:
- калибратор многофункциональный Calibro 140 (рег. № 39949-08);
- магазин электрических сопротивлений Р4834 (рег. № 11326-88).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
ГОСТ 8. 022-91 «ГСИ. Государственный первичный и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10-16... 30 А».
ГОСТ Р 8.648-2015 «ГСИ. Государственная поверочная схема для средств измеренийпеременного электрического напряжения до 1000 В в диапазоне частот от 110 до 210».
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления».
ГОСТР 8.625-2006 «ГСИ. Термометры сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
ТУ 4250-023-20676432-2016 «Контроллеры программируемые «VBR.d». Технические условия»
