Государственный реестр средств измерений (ГРСИ)

Приборы контроля пневматические показывающие 43АР, 66158-16

Приборы контроля пневматические показывающие 43AP (далее - приборы) предназначены для преобразования и отображения выходных пневматических сигналов, поступающих от преобразователей давления измерительных пневматических 11GM, а также для управления двухпозиционными релейными выходами и внешними электрическими цепями, связанными с состоянием положения открытия/закрытия клапанов в составе установки разделения воздуха PL4HN г. Тольятти.
Документы
Карточка СИ
Номер в госреестре 66158-16
Наименование СИ Приборы контроля пневматические показывающие
Обозначение типа СИ 43АР
Изготовитель "Foxboro", США
Год регистрации 2016
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Приборы контроля пневматические показывающие 43AP (далее - приборы) предназначены для преобразования и отображения выходных пневматических сигналов, поступающих от преобразователей давления измерительных пневматических 11GM, а также для управления двухпозиционными релейными выходами и внешними электрическими цепями, связанными с состоянием положения открытия/закрытия клапанов в составе установки разделения воздуха PL4HN г. Тольятти.

Описание

Принцип действия приборов основан на принципе компенсации сил. Под действием давления сжатого воздуха в диапазоне от 20 до 100 кПа (давление управления) по ГОСТ 26.015-81 сильфон развивает на рычаге усилие, компенсируемое силой упругой деформации пружины обратной связи. При изменении давления управления равновесие на рычаге нарушается. В результате закрытия и открытия соответствующих сопл при помощи рычага, меняется давление в полостях пневматического усилителя. Под действием возникшего перепада давлений в линиях приводов выходной элемент механизма совершает ход, перемещаю посредством устройства обратной связи рычаги, что увеличивает усилие пружины обратной связи до тех пор, пока вновь не будет достигнуто равновесие на соответствующем рычаге. Таким образом, каждому значению давления управления соответствует пропорциональное положение выходного элемента механизма (стрелки). Далее результат измерений сравнивается с пороговыми значениями, заданными уставками. При достижении измеряемого параметра заданной уставки или при повышении (понижении) величины выходного пневматического сигнала ниже (выше) уставки происходит соответственное изменение выходного сигнала управления релейными выходами.

Прибор имеет две шкалы: от 0 до 100 % или от 0 до 50 бар (основная, пропорциональная входному сигналу) и от 20 до 100 кПа (вспомогательная, показывающая текущее давление сжатого воздуха).

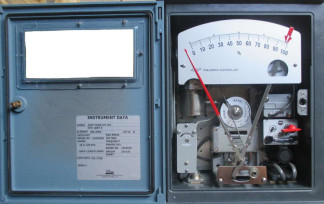

Конструктивно прибор выполнен в виде единого корпуса.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1

Модификации

43AP-PA45C/PC-OO

43AP-FA45C/PC-OO

Заводские номера

PIC1650, PIC1740, PIC1741, PIC1750

PIC-770A,

PIC-770B

Диапазон преобразования, кПа

от 20 до 100

Пределы допускаемой приведенной основной погрешности преобразования давления, %

±0,5

Шкала

от 0 до 50 бар (от 0 до 5 МПа)

от 0 до 100 %

Пределы допускаемой основной приведенной погрешности срабатывания сигнализирующего устройства, %

±1,0

Пределы дополнительной погрешности от воздействия температуры окружающей среды, %/10 °С

±0,4

Нормальные условия измерений:

-    температура окружающей среды, °С

-    относительная влажность воздуха, %, не более

от 22 до 26 от 40 до 60

Давление воздуха питания, кПа

140

Г абаритные размеры, мм

320*260x145

Масса, кг

4,8

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха, %, не более

от -30 до +80 98

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на корпус прибора методом наклейки.

Комплектность

Прибор контроля пневматический показывающий 43AP    6 шт.

Паспорт    6 экз.

Методика поверки    1 экз.

Поверка

осуществляется по документу ГОСТ 8.008-72 «ГСИ. Методы и средства поверки приборов контроля пневматических показывающих и регистрирующих ГСП».

Основные средства поверки:

Рабочий эталон 2-го разряда по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5 (Регистрационный № 58794-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на тыльную сторону защитной крышки прибора и в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 14753-82 Приборы контроля пневматические показывающие и регистрирующие ГСП. Общие технические условия.

ГОСТ 26.015-81 Средства измерений и автоматизации. Сигналы пневматические входные и выходные.

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

Техническая документация фирмы «Foxboro», США.

Зарегистрировано поверок 6
Поверителей 1
Актуальность данных 11.07.2025
