| Номер в госреестре | 66159-16 |
| Наименование СИ | Сигнализаторы загазованности |
| Обозначение типа СИ | АСК-М, АСК-У |
| Изготовитель | ООО ПКП "Автоматические Системы Контроля-Газ", г.Саратов |
| Год регистрации | 2016 |
| Срок свидетельства | 22.12.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

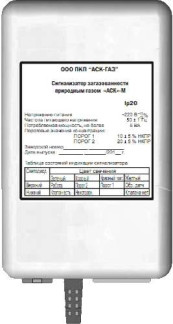

Сигнализаторы загазованности АСК-М, АСК-У (далее - сигнализатор), предназначены для непрерывного автоматического измерения и сигнализации о превышении довзрывоопасной концентрации метана и объемной доли оксида углерода (СО), а также для управления (в режиме включено/выключено) внешними устройствами.
Принцип действия сигнализаторов - полупроводниковый, основанный на изменении проводимости полупроводникового чувствительного элемента из диоксида олова под воздействием на него определяемого компонента.
Сигнализатор обеспечивает световую и звуковую сигнализацию, а также замыкание контактов реле при превышении установленного значения довзрывоопасной концентрации определяемого компонента в воздухе.
Компенсация влияния окружающей среды достигается применением в конструкции датчика температуры.
Подача контролируемой среды - конвекционная через отверстия в крышке сигнализатора.
Сигнализаторы являются стационарными приборами, состоящими из собственно сигнализатора и, в зависимости от заказа, дополнительно комплектуется дублирующими сигнализаторами, электромагнитным клапаном и выносным сигнальным устройством (ВСУ).
Сигнализаторы обеспечивают:
а) индикацию включенного состояния при поданном напряжении питания;
б) индикацию режима прогрева сигнализатора;
в) индикацию неисправности газового сенсора сигнализатора;
г) при возникновении в помещении концентрации газа, соответствующей сигнальному уровню «Порог 1»:
- прерывистую световую индикацию;
- прерывистую звуковую сигнализацию;
- выдачу сигнала на пульт контрольный (при наличии);
д) при возникновении в помещении концентрации газа, соответствующей сигнальному уровню «Порог 2»:
- непрерывную световую индикацию;
- непрерывную звуковую сигнализацию;
- выдачу сигнала на пульт контрольный (при наличии);
- выдачу управляющего сигнала на закрытие запорного клапана.
Сигнализаторы выпускаются в двух основных модификациях:
- обозначение при заказе АСК-a
где a - буквенное обозначение модификации сигнализатора:
М - контроль концентрации метана;
У - контроль концентрации оксида углерода;
Например: АСК-М - сигнализатор предназначен для контроля содержания метана.
отсутствует.
представлены в таблице 1.
Таблица 1
| Наименование характеристики | Значение |
| Пороги срабатывания сигнализации модификации АСК-М, % НКПР (по метану, CH4) | |
| - «Порог 1» | 10 |
| - «Порог 2» | 20 |
| Пределы допускаемой абсолютной погрешности срабатывания сигнализации, % НКПР (по метану, CH4) | ±5 |
| Пороги срабатывания сигнализации модификации АСК-У, массовая концентрация оксида углерода СО, мг/м : | |
| - «Порог 1» | 20 |
| - «Порог 2» | 100 |
| Пределы допускаемой относительной погрешности срабатывания сигнализации массовой концентрации СО, 5о, % | ±25 |
| Время прогрева сигнализатора, с, не более: | |
| - модификация АСК-М по метану (CH4) | 70 |
| - модификация АСК-У по оксиду углерода (СО) | 190 |
| Время срабатывания сигнализации, с, не более | |
| - модификация АСК-М по метану (CH4) | 15 |
| - модификация АСК-У по оксиду углерода (СО) | 180 |
| Параметры электрического питания: - напряжение питания от сети переменного тока, В - частота, Гц | 220 +33 50±1 |
| Уровень звукового давления по оси звукового излучателя на расстоянии 1 м дБ, не менее | 60 |
| Напряжение, коммутируемое контактами выходного реле (при наличии), В, не более | 220 |
| Сила тока, коммутируемого контактами выходного реле (при наличии), А, не более | 0,5 |
| Условия эксплуатации: | |
| -температура окружающей среды, °С | от +5 до +45 |
| -относительная влажность воздуха при температуре +25 °С, %, не более | 80 |
| -атмосферное давление, кПа | от 84,0 до 106,7 |
| Г абаритные размеры сигнализатора без соединительных кабелей (ДхШхВ), мм, не более | 135x 75x50 |
| Масса, кг, не более | 0,5 |
| Срок службы сигнализатора в рабочих условиях, лет, не менее | 8 |
| Средняя наработка на отказ, ч, не менее | 30000 |
| Степень защиты по ГОСТ 14254-96 | IP20 |
наносится на титульный лист Руководства по эксплуатации сигнализаторов типографским способом и на заднюю поверхность сигнализаторов в виде наклейки.
Комплектность поставки приведена в таблице 2.
Таблица 2
| Наименование | Обозначение | Кол. | Примечание |
| Сигнализатор загазованности АСК-М или АСК-У | АСКТД. 001.000.000 | 1 шт. | По заказу |
| Сигнализаторы загазованности АСК-М, АСК-У. Паспорт | АСКТД.001.000.000 ПС | 1 шт. | |
| Сигнализаторы загазованности АСК-М, АСК-У. Руководство по эксплуатации. | АСКТД. 001.000.000 РЭ | 1 шт. | На партию |
| Выносное сигнальное устройство | АСКТД. 003.002.000 | 1 шт. | По требованию заказчика |
| Клапан электромагнитный | АСКТД. 003.000.001 | 1 шт. | По требованию заказчика |
осуществляется в соответствии с документом, приведенным в Приложении В к Руководству по эксплуатации АСКТД. 001.000.000 РЭ, «Сигнализаторы загазованности АСК-М, АСК-У. Методика поверки», утвержденным ФБУ «Саратовский ЦСМ им. Б. А. Дубовикова» 01.09.2016 г. Основные средства поверки:
- государственные стандартные образцы - газовые смеси СО - воздух, CH4 - воздух ГСО № 10599-2014,
- секундомер механический СОСпр-2б-2010, класс точности 3, диапазон измерений от 0 до 60 мин (регистрационный номер 11519-11)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ Р 52931-2008 - Приборы контроля и регулирования технологических процессов. Общие технические условия
РД 12-341-00 Инструкция по контролю за содержанием окиси углерода в помещениях котельных (с Изменением N 1).
ТУ 4215-001-26902094-2015 Сигнализаторы загазованности АСК-М, АСК-У. Технические условия.
