| Номер в госреестре | 66161-16 |
| Наименование СИ | Мерники металлические технические 1-го класса |
| Обозначение типа СИ | Г4-ВИЦ, К7-ВМА |
| Изготовитель | ПО "Смелянский машиностроительный завод", Украина, г.Смела |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Мерники металлические технические 1-го класса Г4-ВИЦ, К7-ВМА предназначены для измерений объема спирта, водно-спиртовых растворов и других неагрессивных жидкостей.
Принцип действия мерников металлических технических 1-го класса Г4-ВИЦ, К7-ВМА основан на измерении объема жидкости методом слива или налива. Мерники не предназначены для хранения жидкостей.
Мерники металлические технические 1-го класса выпускаются в двух_модификациях Г4-ВИЦ и К7-ВМА, которые отличаются конструктивно.
Мерники металлические технические 1-го класса Г4-ВИЦ представляют собой стационарный горизонтальный сосуд в виде усеченного конуса с горизонтальной осью. Горловина размещена в наивысшей части мерника и снабжена двумя смотровыми стеклами, установленными в диаметрально-противоположных точках. На переднем днище мерника установлен указатель уровня со стеклянной трубкой для наблюдения за ходом наполнения и опорожнения мерника и прямоугольное смотровое окно для контроля температуры по термометру.

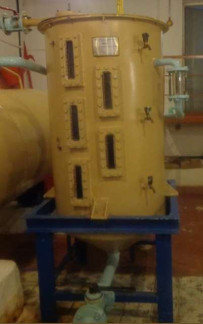

Мерники металлические технические 1-го класса К7-ВМА представляют собой стационарный вертикальный сосуд цилиндрической формы с коническим днищем и съемной плоской крышкой. Для визуального контроля вместимости мерника и процесса налива измеряемой жидкости служат смотровые окна со шкальными пластинами.
Мерники металлические технические 1-го класса Г4-ВИЦ и К7-ВМА установлены на опорных лапах, для контроля правильности установки снабжены отвесом. Имеют устройство для сообщения внутренней полости мерника с атмосферой и приспособление, предохраняющее выброс жидкости из мерника. На мерниках установлены наливная и переливная трубы, а также три крана для отбора и слива жидкости. Для защиты от несанкционированного доступа на шкальных градуированных пластинах ставится клеймо, нанесенное ударным способом, либо пломбы с оттиском клейм. На крышке цилиндра устанавливаются пломбы с оттиском клейм.
представлены в таблицах 1 -3.
Таблица 1
| Обозначение модификации, заводской номер | Номинальное значение полной вместимости, дм3 | Год выпуска | Г абаритные размеры, мм, не более | |
| диаметр | высота | |||
| 1 | 2 | 1978 | 3 | 4 |
| К7-ВМА № 310 | 718 | 900 | 2800 | |
| К7-ВМА № 661 | 727 | 900 | 2800 | |
| К7-ВМА № 504 | 785 | 900 | 2800 | |
Таблица 2
| Обозначение модификации, заводской номер | Номинальное значение полной вместимости, дм3 | Год выпуска | Г абаритные размеры, мм, не более | ||
| длина | ширина | высота | |||
| 1 | 2 | 1992 | 3 | 4 | 5 |
| Г4-ВИЦ №1825 | 2520 | 2900 | 3200 | 2200 | |
| Г4-ВИЦ № 538 | 6310 | 2900 | 5900 | 2900 | |
| Г4-ВИЦ № 516 | 6760 | 4900 | 5200 | 2750 | |
| Г4-ВИЦ № 510 | 6800 | 4900 | 5200 | 2750 | |
| Г4-ВИЦ № 540 | 11200 | 5600 | 5900 | 2700 | |
| Г4-ВИЦ № 520 | 11200 | 5600 | 5900 | 2700 | |
Таблица 3
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности мерника при температуре +20 °С, от номинального значения полной вместимости, % | ±0,2 |
| Пределы допускаемой абсолютной погрешности на всех отметках шкалы при температуре +20 °С, дм | 1 * ±(210 V) |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа | от +10 до +30 от 30 до 80 от 84 до 106 |
| *где V- номинальное значение полной вместимости мерника, дм3 | |
наносится на маркировочные таблички фотохимическим методом.
приведена в таблице 4.
Таблица 4
| Наименование | Количество |
| Мерник | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по документу ГОСТ 8.633-2013 ГСИ. Мерники металлические технические. Методика поверки.
Основные средства поверки:
Рабочий эталон 1-го разряда по ГОСТ 8.470 - 82, основная относительная погрешность не более ±0,02 %, регистрационный номер в Федеральном информационном фонде
3.1.ZBM.0025.2012;
Рабочий эталон 1-го разряда по ГОСТ 8.470 - 82, основная относительная погрешность не более ±0,02 %, регистрационный номер в Федеральном информационном фонде
3.1.ZBM.0001.2012;
Рабочий эталон 1-го разряда по ГОСТ 8.470 - 82, основная относительная погрешность не более ±0,02 %, регистрационный номер в Федеральном информационном фонде
3.1.ZBM.0028.2012;
Рабочий эталон 1-го разряда по ГОСТ 8.470 - 82, основная относительная погрешность не более ±0,02 %, регистрационный номер в Федеральном информационном фонде
3.1.ZBM.0030.2012;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку горловины и на шкальные градуированные пластины мерника
отсутствуют.
Нормативные документы, устанавливающие требования к мерникам металлическим техническим 1-го класса Г 4-ВИЦ, К7-ВМА
ГОСТ 8.470 - 82 ГСИ. Государственная поверочная схема для средств измерений объема ГОСТ 8.633-2013 ГСИ. Мерники металлические технические. Методика поверки
