| Номер в госреестре | 66165-16 |
| Наименование СИ | Сигнализаторы фреона |
| Обозначение типа СИ | R22 GDHC |
| Изготовитель | "Danfoss A/S", Дания |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы фреона R22 GDHC предназначены для измерения объемной доли фреона R22 (хлордифторметан, CHClF2) в воздухе и выдачи сигнализации о превышении установленного порогового значения.
Сигнализаторы фреона R22 GDHC (далее - сигнализаторы) представляют собой стационарные одноканальные приборы непрерывного действия.
Принцип действия сигнализаторов полупроводниковый, основанный на изменении проводимости полупроводникового чувствительного элемента при воздействии на него молекул определяемого компонента.
Способ отбора пробы - диффузионный.

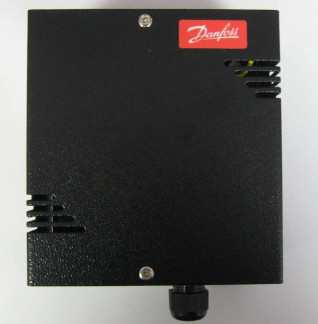

Конструктивно сигнализаторы выполнены одноблочными в металлическом корпусе.
Способ установки - крепление на стену.
Внутри корпуса сигнализатора находятся материнская плата и плата датчика. На материнской плате находятся разъемы для подключения питания и съема выходных сигналов, потенциометры настройки порогов срабатывания сигнализации, кнопка сброса сигнализации, переключатель, настраивающий адрес датчика при работе с цифровым интерфейсом и светодиоды, свидетельствующие о наличии питания и превышении установленных порогов срабатывания сигнализации. На плате датчика находятся полупроводниковый чувствительный элемент и потенциометры настройки нулевых показаний и чувствительности.
Сигнализаторы обеспечивают выполнение следующих основных функций:
- непрерывное измерение объемной доли определяемого компонента в воздухе;
- выдачу унифицированного нелинеаризованного аналогового сигнала по току (4-20) мА и напряжению (0-10) В и (0-5) В в диапазоне показаний;
- выдачу цифрового сигнала, интерфейс RS 485;
- переключение контактов реле и световую сигнализацию при срабатывании установленных порогов.
Сигнализаторы имеют общепромышленное исполнение и должны размещаться в невзрывоопасных зонах помещений и наружных установок.
Степень защиты корпуса сигнализатора от доступа к опасным частям и от попадания внешних твердых предметов и воды IP30 по ГОСТ 14254-96.
Сигнализаторы имеют встроенное ПО, разработанное изготовителем специально для решения задач измерения объемной доли фреона R22 (хлордифторметан, CHCIF2) в воздухе и выдачи сигнализации о превышении установленного порогового значения.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации от первичного измерительного преобразователя;
- диагностику аппаратной части сигнализатора;
- сравнение измеренных значений содержания определяемого компонента с установленными пороговыми значениями и выдача сигнализации о достижении этих уровней;
- проведение градуировки сигнализатора;
- формирование цифрового выходного сигнала;
- формирование аналогового выходного сигнала.
Программное обеспечение идентифицируется по номеру версии на наклейке на плате микроконтроллера и указанному на табличке на корпусе сигнализатора.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GDHC |
| Номер версии (идентификационный номер) ПО | 2.2.1К |
| Примечание - Номер версии ПО должен быть не ниже указанного в таблице. | |
Влияние встроенного программного обеспечения сигнализаторов учтено при нормировании метрологических характеристик.
Сигнализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - высокий по Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики
| Параметр | Значение |
| Пороги срабатывания сигнализации, объемная доля фреона R22, млн-1: - ПОРОГ 1 - ПОРОГ 2 | 500 800 |
| Пределы допускаемой основной абсолютной погрешности срабатыва--1 ния, млн : - ПОРОГ 1 - ПОРОГ 2 | не нормированы ±200 |
| Диапазон показаний по аналоговому выходу, объемная доля фреона R22, млн-1 | от 0 до 1000 |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С от температуры определения основной погрешности, в долях от предела допускаемой основной погрешности | ±0,5 |
| Параметр | Значение |
| Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10 % от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности | ±0,5 |
| Время прогрева сигнализатора, мин, не более | 5 |
| Предел допускаемого времени срабатывания, с | 300 |
| Габаритные размеры сигнализатора, мм, не более: - высота - ширина - длина | 185 145 80 |
| Масса сигнализатора, кг, не более | 1,1 |
| Электрическое питание сигнализатора осуществляется постоянным током в диапазоне напряжений, В | от 12 до 24 |
| Максимальная электрическая мощность, потребляемая сигнализаторами, Вт, не более | 4 |
| Средняя наработка на отказ, ч | 20 000 |
| Средний срок службы, лет* | 10 |
| Условия эксплуатации o/"4 - диапазон температуры окружающей и анализируемой сред, C - относительная влажность при температуре 35 оС (без конденсации), % - диапазон атмосферного давления, кПа | от -20 до +50 от 5 до 90 от 90 до 110 |
| Примечание * - без учета срока службы полупроводникового чувствительного элемента. | |
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус сигнализатора в виде наклейки.
Комплект поставки сигнализатора приведен в таблице 3.
Таблица 3
| Наименование | Количество |
| Сигнализатор фреона R22 GDHC | 1 шт. |
| Комплект принадлежностей | 1 компл. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 242-2047-2016 | 1 экз. |
осуществляется по документу МП-242-2047-2016 «Сигнализаторы фреона R22 GDHC. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 02.09.2016 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси фреон R22 - воздух (ГСО 10549-2014), выпускаемые по ТУ 2114-014-20810646-2014 в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
3 ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
4 Техническая документация фирмы «Danfoss A/S», Дания.
