Система измерений количества и показателей качества нефти № 558 НГДУ "Талаканнефть", 66168-16

Назначение

Система измерений количества и показателей качества нефти № 558 НГДУ «Талаканнефть» (далее - СИКН) предназначена для измерений объемного расхода (массы) нефти.

Описание

Принцип действия СИКН основан на косвенном методе динамических измерений с помощью преобразователей объемного расхода жидкости и преобразователя плотности жидкости. Выходные сигналы с преобразователей, предназначенных для измерения расхода, давления, температуры, плотности, объемной доли воды в нефти, содержания серы в нефти и вязкости по линиям связи поступают в систему обработки информации, которая принимает и обрабатывает информацию с последующим вычислением массы нефти.

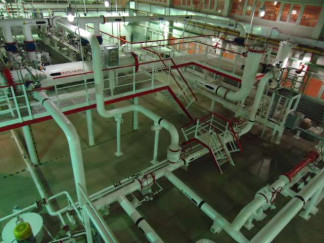

СИКН представляет собой единичный экземпляр измерительной системы. Конструктивно СИКН состоит из функционально объединенных блоков:

а)    Блока измерительных линий (далее - БИЛ), который предназначен для непрерывного измерения объема нефти преобразователями расхода жидкости турбинными. В состав БИЛ входят пять измерительных линий (три рабочих, одна резервная, одно резервно-замещающая). На измерительных линиях установлены следующие средства измерений:

-    преобразователь расхода жидкости турбинный MVTM, регистрационный номер 16128-06, 16128-10,

-    преобразователь расхода турбинный HTM08, регистрационный номер 56812-14;

-    датчик температуры 3144Р, регистрационный номер 39539-08;

-    преобразователь измерительный Rosemount 3144P, регистрационный номер 56381-14;

-    термопреобразователь сопротивления Rosemount 0065, регистрационный номер 53211-13

-    преобразователь давления измерительный 3051TG, регистрационный номер 14061-04, 14061-10, 14061-15;

-    преобразователи давления измерительные 3051CD, регистрационный номер 14061-04, 14061-10;

-    датчик давления Метран-150, регистрационный номер 32854-13;

-    манометр деформационный с трубчатой пружиной серии 2, модель 2.232.34, регистрационный номер 15142-08;

-    манометр показывающий для точных измерений МПТИ, регистрационный номер 26803-11;

-    термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный номер 303-91.

б)    Блока измерений показателей качества нефти (БИК), предназначенного для непрерывного автоматического измерения показателей качества нефти. В состав БИК входят:

-    влагомеры нефти поточные УДВН-1пм, регистрационный номер 14557-15;

-    преобразователи плотности жидкости измерительные 7835, регистрационный номер 52638-13 и 15644-06;

-    преобразователи плотности и вязкости жидкости измерительные модели 7829, регистрационный номер 15642-06;

-    расходомер-счетчик жидкости ультразвуковой модификации ХМТ868^ регистрационный номер 51863-12;

-    датчик температуры 3144Р, регистрационный номер 39539-08;

-    преобразователи измерительные Rosemount 3144P, регистрационный номер 56381-14;

-    термопреобразователи сопротивления Rosemount 0065, регистрационный номер 53211-13;

-    преобразователь давления измерительный 3051TG, регистрационный номер 14061-10;

-    манометры показывающие для точных измерений МПТИ, регистрационный номер 26803-11;

-    термометры ртутные стеклянные лабораторные ТЛ-4, регистрационный номер 303-91;

в) Системы обработки информации (СОИ), предназначенной для сбора и обработки

сигналов, поступающих от измерительных преобразователей, вычислений показателей и параметров нефти по реализованному в ней алгоритму, а также индикации и регистрации результатов измерений и вычислений. В состав СОИ входят:

-    комплексы измерительно-вычислительные Fmc , регистрационный номер 58788-14;

-    автоматизированное рабочие место оператора с программным обеспечением «Rate оператора УУН».

СИКН обеспечивает выполнение следующих функций:

-    измерение в автоматическом режиме:

1)    объемного расхода нефти по каждой измерительной линии и в целом по СИКН;

2)    объемной доли воды в нефти;

3)    давления в БИЛ, БИК и ТПУ;

4)    температуры в БИЛ, БИК и ТПУ;

5)    плотности нефти;

6)    вязкости нефти;

7)    массовой доли серы в нефти;

-    расчет в автоматическом режиме:

1)    суммарной массы нефти за отдельные периоды (смена, сутки, с начала партии);

2)    массы нетто нефти с учетом показателей качества нефти измеренных или введенных вручную по результатам лабораторного анализа (плотность, влагосодержание, массовая доля механических примесей, массовая концентрация хлористых солей) за отдельные периоды (смена, сутки, с начала партии);

3)    средних значений температуры, давления, плотности, вязкости, массовой доли воды в нефти рассчитанных для отдельных периодов (2 часа, смена, сутки, с начала партии).

-    автоматическая обработка результатов поверки и контроля метрологических характеристик средств измерений;

-    световая и звуковая сигнализация аварийных состояний СИКН и выхода характеристик нефти за установленные пределы;

-    передача измеряемых и расчетных параметров.

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002: ИС-2.

Программное обеспечение

СИКН имеет программное обеспечение (ПО), представленное встроенным прикладным ПО комплекса измерительно-вычислительного Fmc и ПО автоматизированного рабочего места оператора «Rate оператора УУН». Идентификационные данные программного обеспечения приведены в таблице 1.

Уровень защиты программного обеспечения высокий в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу МП 66168-16 «ГСИ Система измерений количества и показателей качества нефти № 558 НГДУ «Талаканнефть». Методика поверки», утвержденному ФБУ «Тюменский ЦСМ» 13.10.2016 г.

Основным средством поверки является трубопоршневая поверочная установка не ниже 2-го разряда по ГОСТ 8.510-2002.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке системы измерений количества и показателей качества нефти № 558 НГДУ «Талаканнефть».

Сведения о методах измерений

«ГСИ. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти № 558 НГДУ «Талаканнефть»». Методика аттестована 02.09.2016 г. ФБУ «Тюменский ЦСМ», г. Тюмень. Свидетельство об аттестации методики (метода) измерений № 1078/01.00248-2014/2016.

Нормативные документы

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 558 НГДУ «Талаканнефть»

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
