Система измерений количества и показателей качества нефти № 555, 66169-16

Назначение

Система измерений количества и показателей качества нефти № 555 (далее - СИКН) предназначена для измерения объемного расхода (массы) нефти.

Описание

Принцип действия СИКН основан на косвенном методе динамических измерений с помощью преобразователей объемного расхода жидкости и преобразователя плотности жидкости. Выходные сигналы с преобразователей, предназначенных для измерения расхода, давления, температуры, плотности, объемной доли воды в нефти, содержания серы в нефти и вязкости по линиям связи поступают в систему обработки информации, которая принимает и обрабатывает информацию с последующим вычислением массы нефти.

СИКН представляет собой единичный экземпляр измерительной системы. Конструктивно СИКН состоит из функционально объединенных блоков:

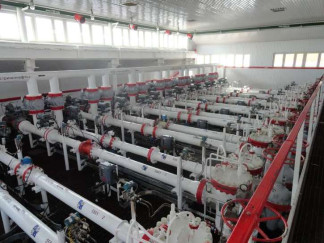

а)    Блока измерительных линий (БИЛ), который предназначен для непрерывного измерения объема нефти. БИЛ состоит из восемнадцати рабочих и семи резервных измерительных линий. В составе БИЛ находятся следующие средства измерений:

-    преобразователи расхода жидкости турбинные Smith Sentry, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 12750-05;

-    преобразователи расхода жидкости турбинные MVTM, регистрационный номер 16128-06 и 16128-10;

-    преобразователи расхода жидкости турбинные Smith Meter серии MVTM, регистрационный номер 64583-16;

-    преобразователи жидкости турбинные HTM08, регистрационный номер 56812-14;

-    преобразователь расхода жидкости ультразвуковой DFX-08, регистрационный номер 57471-14;

-    датчики давления Метран-150, регистрационный номер 32854-13;

-    преобразователи давления измерительные 3051, регистрационный номер 14061-04 и 14061-15;

-    преобразователи измерительные АТТ 2100, регистрационный номер 39546-08;

-    преобразователи измерительные Rosemount 644, регистрационный номер 56381-14;

-    термопреобразователи сопротивления платиновые серии 68, регистрационный номер

22256-01;

-    термопреобразователи сопротивления платиновые серии 65, регистрационный номер

22257-05    и 22257-11;

-    манометры показывающие для точных измерений МПТИ, регистрационный номер 26803-04;

-    термометры ртутные стеклянные лабораторные ТЛ-4, регистрационный номер 303-91.

б)    Двух блоков измерений показателей качества нефти (ВИК), предназначенных для непрерывного автоматического измерения показателей качества нефти. В состав БИК входят:

-    преобразователи плотности измерительные 7835, регистрационный номер 15644-96;

-    влагомеры нефти поточные УДВН-1пм, регистрационный номер 14557-15;

-    расходомер-счетчик жидкости XMT868, регистрационный номер 14772-06;

-    преобразователи давления измерительные 3051TG, регистрационный номер 14061-04;

-    преобразователи измерительные АТТ 2100, регистрационный номер 39546-08;

-    термопреобразователи сопротивления платиновые серии 65, регистрационный номер

22257-05;

-    манометры показывающие для точных измерений МПТИ, регистрационный номер 26803-04;

-    термометры ртутные стеклянные лабораторные ТЛ-4, регистрационный номер 303-91.

в) Системы обработки информации (СОИ), предназначенной для сбора и обработки

сигналов, поступающих от измерительных преобразователей, вычислений показателей и параметров нефти по реализованному в ней алгоритму, а также индикации и регистрации результатов измерений и вычислений. В состав СОИ входят:

-    комплексы измерительно-вычислительные Fmc , регистрационный номер 58788-14;

-    автоматизированное рабочие место оператора с программным обеспечением «Rate оператора УУН».

СИКН обеспечивает выполнение следующих функций:

-    измерение в автоматическом режиме:

1)    объемного расхода нефти по каждой измерительной линии и в целом по СИКН;

2)    объемной доли воды в нефти;

3)    давления в БИЛ, БИК и ТПУ;

4)    температуры в БИЛ, БИК и ТПУ;

5)    плотности нефти;

-    расчет в автоматическом режиме:

1)    суммарной массы нефти за отдельные периоды (смена, сутки, с начала партии);

2)    массы нетто нефти с учетом показателей качества нефти измеренных или введенных вручную по результатам лабораторного анализа (плотность, влагосодержание, массовая доля механических примесей, массовая концентрация хлористых солей) за отдельные периоды (смена, сутки, с начала партии);

3)    средних значений температуры, давления, плотности, вязкости, массовой доли воды в нефти рассчитанных для отдельных периодов (2 часа, смена, сутки, с начала партии).

-    автоматическая обработка результатов поверки и контроля метрологических характеристик средств измерений;

-    световая и звуковая сигнализация аварийных состояний СИКН и выхода характеристик нефти за установленные пределы;

-    передача измеряемых и расчетных параметров.

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002: ИС-2.

Программное обеспечение

СИКН имеет программное обеспечение (ПО), представленное встроенным прикладным ПО комплекса измерительно-вычислительного Fmc и ПО автоматизированного рабочего места оператора «Rate оператора УУН». Идентификационные данные программного обеспечения приведены в таблице 1.

Уровень защиты программного обеспечения высокий в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу МП 66169-16 «ГСИ Система измерений количества и показателей качества нефти № 555. Методика поверки», утвержденному ФБУ «Тюменский ЦСМ» 13.10.2016 г.

Основным средством поверки является трубопоршневая поверочная установка не ниже 2-го разряда по ГОСТ 8.510-2002.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке системы измерений количества и показателей качества нефти № 555.

Сведения о методах измерений

«ГСИ. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти № 555 ПСП «Сургут». Методика аттестована 23.09.2016 г. ФБУ «Тюменский ЦСМ», г. Тюмень. Свидетельство об аттестации методики (метода) измерений № 1082/01.00248-2014/2016.

Нормативные документы

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 555

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
