| Номер в госреестре | 66170-16 |
| Наименование СИ | Регистраторы данных портативные |
| Обозначение типа СИ | VWANALYZER |
| Изготовитель | "Campbell Scientific, Inc.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 22.12.2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы данных портативные VWANALYZER (далее - приборы) предназначены для измерений резонансной частоты колебания струны датчиков с вибрирующей струной, а также сопротивления встроенного в эти датчики термистора или термосопротивления.
Принцип работы приборов основан на измерении и обработке электрических сигналов, поступающих от датчиков с вибрирующей струной и встроенных в них термисторов.
Приборы представляют собой электронное устройство с одним измерительным каналом для работы с датчиками с вибрирующей струной со встроенными в них термисторами.

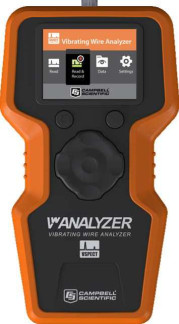

Приборы являются переносными и состоят из корпуса с встроенной аккумуляторной батареей, дисплея и расположенного внутри корпуса модуля приема и обработки входных аналоговых сигналов. Для подключения к персональному компьютеру в верхней части корпуса имеется разъем Mini - USB.
Обработка и оцифровка сигналов, поступающих с датчиков, осуществляется внутренним программным обеспечением, однократно прошитым в памяти электронного блока приборов. Это исключает возможность несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Идентификационные данные внутреннего программного обеспечения приборов представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | 2.00 |
| Цифровой идентификатор ПО | - |
Программное обеспечение соответствует уровню защиты «средний» в соответствии с Р 50.2.077 - 2014
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений частоты входного сигнала, Гц | от 300 до 6500 |
| Пределы допускаемой относительной погрешности измерений частоты входного сигнала, % | ±0,005 |
| Разрешение, Гц | 0,001 |
| Диапазон измерений электрического сопротивления, Ом | от 37 до 670500 |
| Разрешение, Ом | 0,01 |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления, % | ±0,15 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Напряжение питания от источника постоянного | |
| тока, В | 7,5 |
| Габаритные размеры, мм, не более | |
| - высота | 58 |
| - ширина | 100 |
| - длина | 200 |
| Масса, кг, не более | 0,34 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -20 до +70 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | от 96 до 104 |
наносится на корпус прибора наклейкой и на титульный лист руководства по эксплуатации методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Регистратор данных портативный VWANALYZER | - | 1 шт. |
| Кейс для транспортировки | - | 1 шт. |
| Измерительный провод | - | 1 шт. |
| USB кабель для синхронизации с ПК | - | 1 шт. |
| Крестовая отвертка | - | 1 шт. |
| Батарея АА | - | 5 шт. |
| Лямка на руку | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП АПМ 38-16 | 1 экз. |
осуществляется по документу МП АПМ 38-16 «Регистраторы данных портативные VWANALYZER. Методика поверки», утвержденному ООО «Автопрогресс-М» «15» сентября 2016 г.
Основные средства поверки:
- калибратор универсальный 9100 (Госреестр № 25985-09);
- генератор сигналов произвольной формы DG4102 (Госреестр № 56012-13);
Допускается применять не указанные в перечне средства поверки, обеспечивающие
определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «Campbell Scientific, Inc.», США.
