| Номер в госреестре | 66171-16 |
| Наименование СИ | Дозиметры |
| Обозначение типа СИ | RAM ION |
| Изготовитель | "ROTEM INDUSTRIES Ltd.", Израиль |
| Год регистрации | 2016 |
| Срок свидетельства | 22.12.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозиметры RAM ION (далее - дозиметры) предназначены для измерений:
- мощности амбиентного эквивалента дозы H * (10) фотонного излучения;
- амбиентного эквивалента дозы H* (10) фотонного излучения, в том числе высокоэнергетического до 10 МэВ, а также в импульсной последовательности;
- мощности направленного эквивалента дозы в хрусталике глаза Н'(3) и в коже Н '(0,07) фотонного и бета - излучений;
- направленного эквивалента дозы в хрусталике глаза Н'(3) и в коже Н'(0,07) фотонного и бета - излучений, в том числе в импульсной последовательности.
Принцип действия дозиметра основан на измерении электрометром тока, возникающего в ионизационной камере объёмом 500 см под действием ионизирующего излучения.

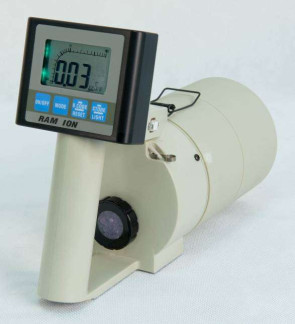

Дозиметр представляет собой компактный прибор с автономным питанием, все узлы дозиметра расположены в корпусе из ударопрочной пластмассы. Основными узлами дозиметра являются: свободновоздушная ионизационная камера, электрометр, микроконтроллер и дисплей.
При проведении измерений используются сменные тканеэквивалентные насадки различной радиационной толщины (0,07мг/см2, 300 мг/см2, 1000 мг/см2, высокоэнергетическая).
Работа дозиметра управляется микроконтроллером, результаты измерений выводятся на дисплей и сохраняются в памяти дозиметра.
Измеренные значения отображаются на цифровом индикаторе и на шкале линейного аналогового индикатора, которая изменяется автоматически. Единица измерения относится как к цифровому, так и к аналоговому индикатору. Аналоговый индикатор быстрее реагирует на изменение поля излучения, чем цифровой индикатор, так как в последнем случае производится усреднение показаний. Максимальный объем памяти - 380 записей.
Программное обеспечение (ПО) дозиметров встроенное.
ПО предназначено для расчёта и вывода измеренных значений, выдачи звуковых сигналов.
Параметры встроенного ПО устанавливаются производителем и их невозможно изменить.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RAM ION HR. |
| Номер версии (идентификационный номер) ПО | 0СББ |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления идентификатора ПО | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.
приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон энергий регистрируемого фотонного излучения | от 20 кэВ до 10 МэВ |
| Диапазон измерений амбиентного эквивалента дозы H * (10 ) фотонного излучения, направленного эквивалента дозы Н'(3) и Н'(0,07) фотонного и бета- излучения | от 0,01 мкЗв до 10 Зв |
| Диапазон измерений мощности амбиентного эквивалента дозы H * (10) фотонного излучения, мощности направленного эквивалента дозы Н '(3) и Н '(0,07) фотонного и бета-излучения | от 1 мкЗвч-1 до 500 мЗвч-1 |
| Пределы допускаемой основной относительной погрешности измерений: - амбиентного эквивалента дозы H * (10) и мощности амбиентного эквивалента дозы H * (10 ) фотонного излучения, % | ±15 |
| - направленного эквивалента дозы Н '(3) и мощности направленного эквивалента дозы Н' (3) фотонного излучения, % | ±20 |
| - направленного эквивалента дозы Н '(0,07) и мощности направленного эквивалента дозы Н'(0,07) фотонного излучения, % | ±30 |
| - амбиентного эквивалента дозы H * (10) фотонного излучения в последовательности импульсов длительностью более 10 нс и частотой более 10 Гц, % | ±30 |
| - направленного эквивалента дозы Н '(3) и мощности направленного эквивалента дозы Н' (3) бета - излучения, % | ±40 |
| - направленного эквивалента дозы Н'(0,07) и мощности направленного эквивалента дозы Н'(0,07) бета - излучения, % | ±40 |
| Энергетическая зависимость дозиметра для гамма- излучения относительно энергии 0,662 МэВ (137Cs), %, не более | ±20 |
| Угловая зависимость чувствительности для излучения 137 радионуклида Cs при угле падения ±120° относительно фронтального направления, %, не более | ±5 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре воздуха +35 °С - атмосферное давление, кПа | от -20 до +50 до 95 % от 84,0 до 106,7 |
| Пределы допускаемой дополнительной относительной погрешности измерений, %: - при изменении температуры окружающего воздуха относительно нормальных условий (от +20 до +25 °С) - при повышении влажности окружающего воздуха до 98 % при +35 °С и более низких температурах относительно нормальных условий (от 60 до 65 %) | ±10 ±10 |
| Время отклика при мощности дозы выше 10 мкЗвч-1, с при других мощностях дозы, с | 2 5 |
| Время установления рабочего режима, с, не более | 30 |
| Напряжение питания | от 1,8 до 3,3 В (два элемента по 1,5 В типа С) |
| Габаритные размеры, (длинахширинахвысота), мм, не более | 250x100x190 |
| Масса с элементами питания, кг, не более | 1,1 |
| Средняя наработка на отказ, ч, не менее | 25 000 |
| Средний срок службы, лет, не менее | 10 |
наносится на корпус дозиметров в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 3.
Таблица 3
| Наименование | Обозначение | Кол-во (шт.) | Примечание |
| Дозиметр RAM ION | 1 | ||
| Тканеэкивалентный чехол (1000 мг/см2) | 1 | ||
| Фронтальная насадка (300 мг/см ) | 1 | ||
| Высокоэнергетическая насадка (6 - 10 МэВ) | 1 | ||
| Ремень для переноски | 1 | ||
| Элемент питания | 1 | RM/С | |
| Руководство по эксплуатации | 1 | ||
| Методика поверки | МП 31867313004-2016 | 1 | |
| Свидетельство о поверке | 1 | ||
| Кейс ударопрочный | 1 |
осуществляется по документу МП 31867313-004-2016 «Дозиметры RAM ION. Методика поверки», утвержденному ФБУ «ЦСМ Московской области» (Центральное отделение) 17 ноября 2016 года.
Основное средство поверки:
- установка поверочная дозиметрическая гамма- излучения УПГД-2М-Д
(Рег. № 32425-06), обеспечивающая МАЭД гамма-излучения в диапазоне от 5 10-7 2 1
до 5 10 Зв ч" , пределы допускаемой основной относительной погрешности измерений ±5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к дозиметрам RAM ION
1 ГОСТ 8.070-2014. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений.
2 ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования.
3 ГОСТ 27451-87. Средства измерений ионизирующих излучений. Общие технические условия.
