| Номер в госреестре | 66196-16 |
| Наименование СИ | Комплекс измерительно-вычислительный |
| Обозначение типа СИ | Луч-М |
| Изготовитель | АО "Федеральный НПЦ "Алтай", г.Бийск |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительно-вычислительный «Луч-М» (далее - ИВК «Луч-М») предназначен для проведения измерений электрического напряжения, электрического сопротивления и времени, поступающих с датчиков (преобразователей) измеряемых физических параметров (давления, силы, температуры, виброускорения, объемного расхода жидкости, момента времени).
Принцип действия ИВК «Луч-М» основан на преобразовании сигналов измерительных каналов в цифровую форму с последующей их обработкой.

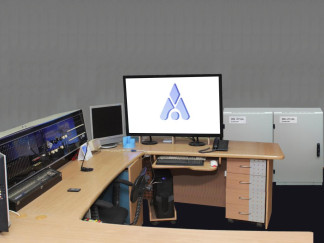

ИВК «Луч-М» состоит из автоматизированных рабочих мест измерителя (АРМ-5М (АРМ-5М-Д), АРМ-6М, АРМ-8М (АРМ-8М-Д), АРМ-9М (АРМ-9М-Д)) автоматизированной системы управления «Центральный пульт» (АС «ЦП»), блока формирования частот (БФЧ), персонального компьютера (ПК) и локальной компьютерной сети.
Локальная компьютерная сеть объединяет автоматизированные рабочие места (АРМ) измерителя, автоматизированную систему управления «Центральный пульт» (АС «ЦП»), блок формирования частот (БФЧ) и персональный компьютер в единый комплекс измерительно-вычислительный «Луч-М».
Автоматизированной системы управления «Центральный пульт» осуществляет управление автоматизированными рабочими местами измерителя, прием команд управления от персонального компьютера и измерительной информации на персональный компьютер.
Блока формирования частот осуществляет синхронизацию измерительных процессов в измерительных каналах.
Уровень защиты программного обеспечения (далее - ПО) «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО ИВК «Луч-М» |
| Номер версии (идентификационный номер ПО) | 1.0 |
| Цифровой идентификатор ПО | 5C08C646B6D035E253A70698EB5228B7 |
| Другие идентификационные данные | Алгоритм вычисления цифрового идентификатора - md5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений для измерительных каналов: - тензометрических, мВ | от - 10 до + 10 |
| - потенциометрических, В | от 0 до 5 |
| - температурных с термометрами сопротивления (внешнее/внутреннее питание), Ом | от 0 до 400 |
| - температурных с термопарами, В | от - 0,4 до + 0,4 |
| - деформационных, мОм/Ом | от - 32,5 до + 32,5 |
| - вибрационных (по амплитуде), В | от - 10 до + 10 |
| - частотных, Гц | от 10 до 500 |
| - сигнальных, с | от 0 до 1000 |
| Пределы допускаемой приведенной погрешности измерения для измерительных каналов: -тензометрических, % | ±0,15 |
| - потенциометрических, % | ±0,10 |
| - температурных с термометрами сопротивления: а) для режима внутреннего питания, % | ±0,10 |
| б) для режима внешнего питания, | ±0,25 |
| - температурных с термопарами, % | ±0,20 |
| - деформационных, % | ±0,25 |
| - вибрационных, % | ±1,0 |
| - частотных, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерения сигнальных измерительных каналов, % | ±0,02 |
Примечание. За нормирующее значение приведённой погрешности измерения принимают разность между максимальным и минимальным значениями диапазона измерений.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество автоматизированных рабочих мест, шт. | 7 |
| Число измерительных каналов, шт.: | |
| - тензометрических | 88 |
| - потенциометрических | 288 |
| - температурных с термометрами сопротивления | |
| (внутреннее/внешнее питание) | 88/176 |
| - температурных с термопарами | 176 |
| - деформационных | 36 |
| - вибрационных | 56 |
| - частотных | 16 |
| - сигнальных | 112 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50-75 |
| Потребляемая мощность, кВ А | 6 |
| Габаритные размеры средства измерений, мм, не более | |
| - высота | 2000 |
| - ширина | 2500 |
| - длина | 2000 |
| Масса, кг, не более | 428 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре + 20 °С, % - атмосферное давление, кПа | от + 15 до + 35 от 30 до 80 84 до 106 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 10 23000 |
наносится в виде наклейки в левом верхнем углу лицевой панели центрального пульта. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование оборудования | Обозначение | Кол-во, шт. |
| Комплекс измерительно-вычислительный «Луч-М» | АП 0.045.6214 | 1 |
| Руководство по эксплуатации | АП 0.045.6214 РЭ | 1 |
| Формуляр | АП 0.045.6214 ФО | 1 |
Сведения о составных частях ИВК «Луч-М» приведены в эксплуатационном документе. Поверка
осуществляется по документу АП 0.045.6214 РЭ «Комплекс измерительно-вычислительный «Луч-М» Руководство по эксплуатации», раздел 4.4 «Техническое освидетельствование. Методика поверки», утвержденному ФГУП «СНИИМ» 7 июля 2016 г.
Основные средства поверки:
- прибор для поверки вольтметров дифференциальный В1-12,диапазон устанавливаемых напряжений от 0,1 мкВ до 10 В, класс точности 0,005;
- магазин сопротивлений Р4831, диапазон устанавливаемых сопротивлений от 0,01 до 1111111,1 Ом, класс точности 0,02;
- генератор сигналов низкочастотный прецизионный Г3-110, диапазон устанавливаемых частот от 0,01 Гц до 1,999 МГц, относительная нестабильность частоты в дискретных точках за любые 15 минут работы не более ±5-10-9;
- частотомер электронно-счетный Ч3-38, диапазон измеряемых частот от 0 до 120 МГц, предел допускаемых значений относительной погрешности ±5-10" .
- мультиметр цифровой универсальный DMM4040, диапазоны измеряемого напряжения: от 1 до 100 мВ; от 0 до 10 В; диапазоны измеряемого сопротивления от 0 до 10 Ом; от 0 до 200 Ом; диапазоны измеряемой силы тока от 0 до 10 А, пределы допускаемых значений относительной погрешности измерения соответственно ±0,010%; ±0,004%; ±0,040%; ±0,015%; ±0,21%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерения времени и частоты.
МИ 1935-88. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1-10 - 3-10 Гц.
