| Номер в госреестре | 66199-16 |
| Наименование СИ | Измерители-регистраторы напряжений многоканальные |
| Обозначение типа СИ | ИР-1 Менделеевец |
| Изготовитель | ЗАО "ПК "Химсервис" им.А.А.Зорина", г.Новомосковск |
| Год регистрации | 2016 |
| Срок свидетельства | 26.12.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители-регистраторы напряжений многоканальные ИР-1 «Менделеевец» (далее -измерители) предназначены для измерений и регистрации напряжения постоянного тока.
Принцип действия измерителей основан на аналогово-цифровом преобразовании измеряемых аналоговых величин с их последующей обработкой встроенным микроконтроллером.

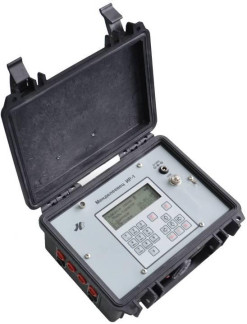

Измеритель выполнен в виде моноблока в пластмассовом корпусе. Имеет четыре канала измерений. Измеритель состоит из следующих модулей: модуль микроконтроллера и аналогоцифровых преобразователей, модуль Flash-памяти емкостью не менее 4 Мбайт, панель управления и индикации, модуль делителей, аналоговых фильтров и усилителей напряжений постоянного тока, аккумуляторный источник питания, модуль питания и зарядки аккумуляторной батареи (АКБ), модуль связи с ПК. Для обмена информацией с ПК используется интерфейс USB. Результаты измерений индицируются на жидкокристаллическом (ЖК) дисплее.
В левой части корпусной коробки находятся входные разъемы: четыре разъема для каналов 1, 2, 3, (разъем черного цвета «-» общий для трех каналов, три разъема красного цвета «+» для каждого канала). Для канала 4 два разъема (черный «-», красный «+»).
Питание измерителей осуществляется от встроенной аккумуляторной батареи или от внешнего адаптера.
Конструкция измерителей обеспечивает защиту от несанкционированного доступа к рабочим частям, воздействие на которые могло бы повлиять на результаты измерений. Защита от несанкционированного доступа осуществляется опечатыванием крепежного винта лицевой панели.
Программное обеспечение (ПО) измерителей состоит из единого загрузочного модуля, разделенного на уровне языка программирования на управляющую программу и подпрограммные модули, осуществляющие расчет следующих величин:
- напряжения постоянного тока в диапазоне от минус 1 до плюс 1 В,
- напряжения постоянного тока в диапазоне от минус 10 до плюс 10 В,
- напряжения постоянного тока в диапазоне от минус 100 до плюс 100 В,
- напряжения постоянного тока в диапазоне от минус 100 до плюс 100 мВ,
а также отображение, хранение и передачу измерительной информации на персональный компьютер (ПК).
Дополнительно на 4 канале может производиться автоматический пересчет измеренных значений напряжения постоянного тока на внешнем 75 мВ шунте в значения силы постоянного тока.
Задание параметров для работы ПО осуществляется с помощью многоступенчатого меню.
Обработка данных, полученных ПК с измерителя, производится по специально разработанным алгоритмам.
Обмен данными с ПК осуществляется с помощью универсальной последовательной шины USB в режиме виртуального COM-порта.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Менделеевец ИР-1 |
| Номер версии (идентификационный номер) ПО | не ниже 6.6 |
| Цифровой идентификатор ПО | отсутствует |
| Алгоритм вычисления цифрового идентификатора ПО | отсутствует |
Защита ПО от преднамеренных изменений обеспечивается полным ограничением доступа к метрологически значимой части ПО и измерительной информации, с помощью опломбирования корпуса измерителя и наличием программно-аппаратного интерфейса связи, работающего только в режиме передачи данных на ПК.
Защита ПО от непреднамеренных воздействий обеспечивается применением микроконтроллера с ПЗУ (постоянное запоминающее устройство) и энергонезависимой памяти данных.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Число каналов измерений | 4 |
| Диапазоны измерений напряжения постоянного тока: - канал 1, В - канал 2, В - канал 3, В - канал 4, мВ | от -1 до +1 от -10 до +10 от -1 до +1 от -10 до +10 от -10 до +10 от -100 до +100 от -100 до +100 |
| Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока А, В (мВ) | ±(0,003- U+5-k), где U - установленное значение напряжения постоянного тока, В (мВ), k - единица младшего разряда |
| Единица младшего разряда: - для диапазона от -1 до +1 В, В - для диапазона от -10 до +10 В, В - для диапазона от -100 до +100 В (мВ), В (мВ) | 0,0001 0,001 0,01 |
| Дополнительная погрешность измерений напряжения постоянного тока, обусловленная изменением рабочей температуры на каждые 10 °С в диапазонах от -10 °С до +18 °С включ.и св. +28 °С до +50 °С включ., В (мВ), не более | 0,005-А |
| Входное сопротивление каналов 1, 2, 3, МОм, не менее | 10 |
| Входное сопротивление канала 4, кОм, не менее | 200 |
| Питание измерителей: - от встроенной аккумуляторной батареи ёмкость, мА/ч напряжение, В - от адаптера напряжение, В | 4800 3,75 12 |
| Уровень подавления промышленных помех частотой 50 и 100 Гц, дБ, не менее | 40 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет, не менее | 5 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 215x175x100 |
| Масса измерителя, кг, не более | 1,5 |
| Масса измерителя в упаковке, кг, не более | 4 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +18 до +28 |
| - относительная влажность, % | от +30 до +80 |
| - атмосферное давления, кПа | от +84 до +106 |
| Условия эксплуатации: - рабочая пониженная температура, °С | -10 |
| - предельная пониженная температура, °С | -25 |
| - рабочая повышенная температура, °С | +50 |
| - предельная повышенная температура, °С | +60 |
| - относительная влажность окружающего воздуха при температуре +25 °С, %, не более | 95 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на шильдик методом лазерной сублимации и на титульные листы эксплуатационной документации типографским способом.
Комплект поставки измерителей приведен в таблице 3.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Измеритель-регистратор напряжений многоканальный ИР-1 «Менделеевец» | ХИМС.02.013 | 1 шт. |
| Сетевой адаптер | 1 шт. | |
| Автомобильный адаптер | 1 шт. | |
| Измерительные провода | 1 компл. * | |
| Кабель USB для передачи данных на ПК | 1 шт. | |
| CD-диск с программным обеспечением | 1 шт. ** | |
| Руководство по эксплуатации | ХИМС.02.013 РЭ | 1 экз. |
| Свидетельство о поверке | 1 экз. | |
| Сумка для транспортировки | 1 шт. | |
| Примечания | ||
| * комплект измерительных проводов содержит: - 2 пары проводов (черный, красный) типа «Банан - крокодил» длиной 0,75 м и сечением | ||
| 0,35 мм2 (не менее) для измерения напряжений постоянного тока; - 1 пару проводов (черный, красный) типа «Банан - U-образная клемма» длиной 0,75 м и сечением 0,35 мм2 (не менее) | ||
| ** комплект программного обеспечения содержит: - дистрибутив программы обработки данных; | ||
| - электронную версию руководства по эксплуатации | ||
осуществляется по документу ХИМС.02.013 РЭ «Измеритель-регистратор напряжений многоканальный ИР-1 «Менделеевец». Руко-водство по эксплуатации», раздел 4 «Методика поверки», утвержденному первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 28.09.2016 г.
Основные средства поверки:
- калибратор универсальный FLUKE 9100Е, рег. № 25985-09 (диапазон воспроизведения напряжения постоянного тока от 0 до 1050 В, пределы допускаемой относительной погрешности ±0,006 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СМ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4318-009-24707490-2016 Измеритель-регистратор напряжений многоканальный ИР-1 «Менделеевец». Технические условия
| Зарегистрировано поверок | 2710 |
| Поверителей | 65 |
| Актуальность данных | 22.11.2024 |
