| Номер в госреестре | 66214-16 |
| Наименование СИ | Приборы электроизмерительные многофункциональные |
| Обозначение типа СИ | НЕВА-Тест 9303 |
| Изготовитель | ООО "Тайпит-Измерительные Приборы" (Тайпит-ИП), г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 26.12.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы электроизмерительные многофункциональные НЕВА-Тест 9303 (далее -приборы) предназначены для измерений электроэнергетических величин в однофазных и трехфазных цепях в промышленной области частот, в том числе: напряжений, токов, углов фазового сдвига, частоты, активной, реактивной и полной мощности.
Принцип действия прибора основан на аналого-цифровом преобразовании мгновенных значений входных сигналов с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с программой.
Прибор состоит из блока первичных преобразователей тока и напряжения, шести аналогоцифровых преобразователей, микропроцессора, электрически программируемых запоминающих устройств и жидкокристаллического дисплея. Сохранение данных и программ обеспечивается энергонезависимой памятью. Результаты измерений выводятся на сенсорный дисплей прибора и (или) на управляющий персональный компьютер (ПК). Сенсорный дисплей на лицевой панели позволяет изменять режимы отображения измеряемых величин. Связь с ПК осуществляется с помощью последовательного интерфейса.
Прибор оснащен:
4-мя входами для подключения импульсных выходов счетчиков электроэнергии;
2-мя импульсными выходами с частотой сигнала, пропорциональной измеряемой мощности.
Конструктивно прибор выполнен в стоечном варианте исполнения в 19" стандарте 3U -размера, глубиной 496 мм по МЭК 60297-3.
Управление прибором осуществляется с помощью виртуальных кнопок на цветном сенсорном дисплее, расположенном на лицевой панели прибора.
Приборы могут применяться в метрологических лабораториях при поверке и калибровке СИ электроэнергетических величин (счетчиков, преобразователей и т.п.)
Приборы могу быть использованы автономно, в сочетании с компьютером, расширяющим его функциональные возможности, а также в составе специализированных и универсальных поверочных установок.
Программное обеспечение приборов является встроенным (далее ВПО) и выполняет функции управления режимами работы прибора. ВПО записывается в энергонезависимую память программ микроконтроллера на этапе производства и не может быть изменена через внешние порты. Доступ к ВПО не возможен без удаления пломбы поверителя и разборки корпуса прибора.
Результаты измерений и расчетов индицироваться на дисплее прибора.
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик приборов.
Конструкция и особенности эксплуатации обеспечивают полное ограничение доступа к метрологически значимой части ПО и измерительной информации.
Уровень защиты программного обеспечения «высокий» в соответствии Р 50.2.077-2014.
Идентификационные данные ВПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Тайпит-ИП |
| Номер версии (идентификационный номер ПО) | не ниже 1.0.2 |
Основные метрологические характеристики приборов приведены в таблице 2.
Таблица 2
| Измеряемые параметры электрической энергии | Диапазоны измерений | Пределы и вид допускаемой погрешности измерений | Примечание |
| Действующее (среднеквадратическое) значение напряжения переменного тока, В | от 10 до 600 | относительная, % ±0,02 | |
| Действующее (среднеквадратическое) значение силы переменного тока, А | от 0,001 до 120 | относительная, % ±0,02 ±0,05 | 0,01 А < I < 120 А 0,001 А < I < 0,01 А |
| Частота переменного тока, Гц | от 45 до 65 | абсолютная, Гц ±0,001 | |
| Фазовый угол между фазными напряжением и током первых гармоник, градус | от - 180 до + 180 | абсолютная, градус ±0,05 ±0,10 | 0,01 А < I < 120 А 0,001 А < I < 0,01 А |
| Коэффициент мощности | от -1,0 до +1,0 | абсолютная ±0,002 | 0,01 А_< I < 120 А |
| Активная электрическая мощность и энергия, Вт | от 0,01 до 72000 | относительная, % ±0,02 ±0,05 | 0,01 А < I < 120 А 0,9 < |cos ф| < 1,0 0,001 А < I < 0,01 А либо 0,2 <_ |cos ф| < 0,9 |
| Реактивная электрическая мощность и энергия, вар | от 0,01 до 72000 | относительная, % ±0,02 ±0,05 | 0,01 А < I < 120 А 0,9 < |sin ф| < 1,0 0,001 А < I < 0,01 А либо 0,2 < |sin ф| < 0,9 |
| Полная электрическая мощность и энергия, В-А | от 0,01 до 72000 | относительная, % ±0,02 ±0,05 | 0,01 А < I < 120 А 0,001 А < I < 0,01 А |
| Коэффициент n-ой гармонической составляющей напряжения Ки(п) и тока Ki(n), при п от 2 до 59, % | от 0 до 49,9 | абсолютная, % ±0,01 относительная, % ±1,0 | THDU < 1.0 (THDi < 1,0) THDu>10 (THDi > 1,0) |
| Суммарный коэффициент гармонических составляющих напряжения (THDu) и тока (THDI), % | от 0 до 49,9 | абсолютная, % ±0,01 относительная, % ±1,0 | THDu<10 (THDi < 1,0) THDU > 1.0 (THDi > 1,0) |
| Примечание - Прибор обеспечивает выше указанные метрологические характеристики по истечении 30 минут после включения. | |||
Общие технические характеристики приборов приведены в таблице 3.
Таблица 3
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
220±10 от 45 до 66 |
| Потребляемая мощность, В А, не более | 50 |
| Габаритные размеры, мм, не более | |
| - высота | 482 |
| - ширина | 139 |
| - глубина | 496 |
| Масса, кг не более | 11,5 |
| Условия эксплуатации: | |
| »-» о/'ч - температура окружающей среды, С | от +15 до +30 |
| - относительная влажность, % при +25 оС | от 40 до 75 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Среднее время наработки на отказ, ч | 25 000 |
| Средний срок службы, лет | 8 |
наносится на титульные листы эксплуатационной документации типографским способом и на лицевую панель прибора методом шелкографии.
Комплектность приборов приведена в таблице 4.
Таблица 4
| Наименование | Обозначение | Кол-во |
| Прибор электроизмерительный многофункциональные НЕВА-Тест 9303 | ТАСВ.411722.012 | 1 шт. |
| Комплект принадлежностей* | 1 шт. | |
| Руководство по эксплуатации | ТАСВ.411722.012 РЭ | 1 экз. |
| Методика поверки | ТАСВ.411722.012 МП | 1 экз. |
| *- комплект принадлежностей определяется при заказе | ||
осуществляется по документу ТАСВ.411722.012 МП "Приборы электроизмерительные многофункциональные НЕВА-Тест 9303. Методика поверки", утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22.09.2016 г.
Основное средство поверки: Государственный первичный эталон единицы электрической мощности в диапазоне частот от 1 до 2500 Гц ГЭТ 153-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

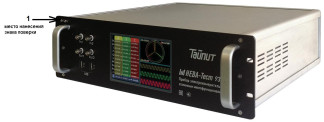

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке, а также в виде пломбы на корпус прибора.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц.
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот 110-1 до 1106 Гц.
ГОСТ Р 8.648-2015 ГСИ Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц.
ТАСВ.411722.012 ТУ. Технические условия Приборы электроизмерительные многофункциональные НЕВА-Тест 9303.
