| Номер в госреестре | 66219-16 |
| Наименование СИ | Датчики уровня топлива |
| Обозначение типа СИ | PetrolX |
| Изготовитель | ООО "Современные Технологии Мониторинга", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 26.12.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики уровня топлива PetrolX (далее - датчики) предназначены для измерений уровня топлива в топливных баках транспортных средств и стационарных топливохранилищах.
Принцип действия датчиков основан на измерении емкости зонда датчика (воздушного конденсатора, погружаемого в рабочую среду - топливо), изменяющейся пропорционально изменению уровня жидкости.

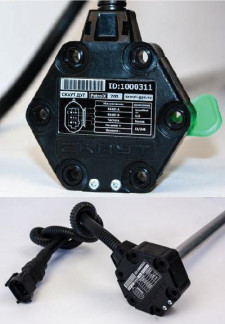

Конструктивно датчики состоят из электронного блока и измерительного зонда с пластиковой заглушкой на конце.
В электронном блоке происходит преобразование измеренного значения емкости в частотный выходной сигнал и/или цифровой код для передачи по интерфейсу RS-485.
Датчики монтируются вертикально на топливном баке с помощью саморезов.
Датчики имеют встроенное программное обеспечение PetrolX, предназначенное для идентификации, сбора, обработки, регистрации, передачи данных.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Датчики поддерживают работу с автономным программным обеспечением «Скаут - Конфигуратор», предназначенным для настройки и отображения результатов измерений.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | SC.22.01.00.00 |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 1.1.6.0 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | df56dbc6b15644075fdc61c7856b29cb |
| Другие идентификационные данные (алгоритм вычисления контрольной суммы исполнительного кода) | MD5 |
Влияние программного обеспечения было учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня*, мм | от 0 до 3000 |
| Пределы допускаемой основной приведенной погрешности измерений уровня, % от верхнего предела диапазона измерений | ±1 |
| Пределы допускаемой дополнительной приведенной погрешности измерений уровня от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % от верхнего предела диапазона измерений | ±0,1 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность при температуре 25 °С, % | от +15 до +25 80 |
| * диапазон измерений уровня зависит от длины зонда. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальная длина измерительного зонда (L)*, мм | 700; 1000; 1500; 2000; 3000 |
| Минимальная длина зонда, мм | 200 |
| Выходной сигнал, Гц | от 10 до1000; RS-485 |
| Напряжение питания, В | от 7 до 50 |
| Потребляемая мощность, Вт, не более | 0,4 |
| Габаритные размеры, мм, не более: | |
| - высота | 73 |
| - ширина | 80 |
| - длина | (40+L) |
| Масса датчика с номинальной длиной зонда, кг, не более: | |
| - 700 мм | 0,5 |
| - 1000 мм | 0,6 |
| - 1500 мм | 0,75 |
| - 2000 мм | 1,2 |
| - 3000 мм | 2,0 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +85 |
| - относительная влажность при температуре 25 °С, % | 80 |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 50000 |
| Степень защиты корпуса электронного блока датчиков от | IP66 |
| воздействия пыли и влаги по ГОСТ 14254-96 | |
| * зонд допускается обрезать с последующей установкой заглушки на месте среза. | |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на корпус электронного блока датчика.
Таблица 4 - Комплектность датчиков
| Наименование | Обозначение | Количество |
| Датчик уровня топлива | PetrolX | 1 шт. |
| Монтажный комплект | - | 1 компл. |
| Заглушка для калибровки* | - | 1 шт. |
| Конфигуратор универсальный * | 485 | 1 шт. |
| Программное обеспечение * | «СКАУТ- Конфигуратор» | 1 экз. |
| Упаковка | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. на партию |
| Методика поверки | МП 2511/0002-16 | 1 экз. на партию |
| * поставляется по заказу. | ||
осуществляется по документу МП 2511/0002-16 «Датчики уровня топлива PetrolX. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 5 сентября 2016 г.
Основные средства поверки:
- рулетка измерительная металлическая 3-го класса точности по ГОСТ 7502-98. Допускается применение аналогичного средства поверки, обеспечивающего определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
«Датчик уровня топлива PetrolX. Технические условия. SC.22.01.00 ТУ».
