| Номер в госреестре | 66220-16 |
| Наименование СИ | Преобразователи расчетно-измерительные |
| Обозначение типа СИ | ТВПС-1 |
| Изготовитель | ООО "Прософт-Системы", г.Екатеринбург |
| Год регистрации | 2016 |
| Срок свидетельства | 26.12.2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи расчетно-измерительные ТВПС-1 (далее по тексту - ТВПС-1) предназначены для измерения силы постоянного тока от первичных преобразователей, сигналов от термопреобразователей сопротивления и передачи информации по интерфейсу Ethernet и при помощи встроенного GSM/GPRS/ЗО-модема по протоколу МЭК 60870-5-101/104.
Принцип работы ТВПС-1 основан на преобразовании измеряемых сигналов в цифровой код и передаче цифрового кода по протоколу МЭК 60870-5-101/104 при помощи встроенного GSM/GPRS/3G-модема, или по интерфейсу Ethernet.
ТВПС-1 обеспечивает сбор данных от измерительных преобразователей, корректоров расхода газа, хроматографов и другого измерительного и вычислительного оборудования по стандартным интерфейсам RS-232, RS-485, Ethernet, 1-wire в форматах стандартных промышленных протоколов передачи данных, а также собственных протоколов устройств.
ТВПС-1 применяется в измерительных системах коммерческого и технического учета природного газа, системах автоматизированного контроля и управления технологическими процессами на объектах транспортировки, распределения и потребления природного газа в различных отраслях промышленности и на жилищно-коммунальных объектах.
Преобразователь расчетно-измерительный выпускается:
- в базовом исполнении ТВПС-1;

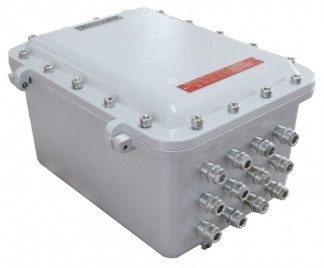

- во взрывозащищенном исполнении ТВПС-1-Ех.
Программное обеспечение (далее по тексту - ПО) выполняет логические и вычислительные операции по реализации сбора, обработки, хранения, управления, передачи и представления данных и включает в себя системное и прикладное ПО.
Системное ПО реализовано на базе операционной системы Linux 2.6.27.9 или выше. Защита ПО от непреднамеренных и преднамеренных изменений удовлетворяет условиям среднего уровня по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1- Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | pipgw |
| Номер версии (идентификационный номер) ПО | не ниже 2.0.0.10 |
| Цифровой идентификатор ПО (контрольная сумма) | - |
| Алгоритм вычисления цифрового идентификатора | - |
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009, Ом (°С): - платиновые «Pt» а =0,00385 °С -1 - платиновые «П» а=0,00391 °С -1 - медные «М» а=0,00428 °С -1 - никелевые «Н» а=0,00617 °С -1 | от 80,31 до 157,33 (от -50 до +150) от 80,00 до 158,22 (от -50 до +150) от 78,46 до 164,20 (от -50 до +150) от 74,21 до 198,68 (от -50 до +150) |
| Диапазон измерений силы постоянного электрического | |
| тока, мА | от 4 до 20 |
| Пределы допускаемой абсолютной погрешности | |
| измерений сигналов от термопреобразователей | ±0,3 |
| сопротивления, °С | |
| Пределы допускаемой приведенной к верхнему значению | |
| диапазона измерений погрешности измерений силы | ±0,1 |
| постоянного электрического тока, % |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220 |
| - частота переменного тока, Гц | 50/60 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +50 |
| - относительная влажность, % | 80 |
| - атмосферное давление, кПа | от 96 до 104 |
| Условия транспортирования и хранения, °С | от -50 до +50 |
| Габаритные размеры средства измерений в базовом | |
| исполнении, мм, не более: | |
| - высота | 250 |
| - ширина | 90 |
| - длина | 200 |
| Габаритные размеры средства измерений во | |
| взрывозащищенном исполнении, мм, не более: | |
| - высота | 470 |
| - ширина | 285 |
| - длина | 355 |
| Масса, кг, не более: | |
| - в базовом исполнении | 3 |
| - во взрывозащищенном исполнении | 35 |
| Степень защиты от внешних воздействий | IP55 |
| Средняя наработка на отказ, ч, не менее | 120 000 |
| Средний срок службы, лет | 12 |
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплект поставки
| Наименование | Обозначения | Количество, шт |
| Преобразователь расчетно-измерительный ТВПС-1 (ТВПС-1-Ех) | ПБКМ.421459.014 (ПБКМ.421459.014.1-ХХХ) | 1 |
| * Руководство по эксплуатации | ПБКМ. 421459.014 РЭ | 1 |
| Паспорт | ПБКМ. 421459.014 ПС | 1 |
| * Методика поверки | ПБКМ. 421459.014 МП | 1 |
| * Диск с ПО | - | 1 |
| Коробка взрывозащищенная, барьеры _ ** искробезопасности | - | 1 |
| Примечания: * по требованию заказчика, на партию изделий поставляется один экземпляр; ** по требованию заказчика, при поставке ТВПС-1-Ех. | ||
осуществляется по документу ПБКМ.421459.014 МП «Преобразователи расчетноизмерительные ТВПС-1. Методика поверки», утвержденному ФГУП «ВНИИМС» 28.10.2016 г. Основные средства поверки:
- калибратор многофункциональный AOIP модель Calys 150R (регистрационный номер 48000-11);
- магазин сопротивления Р4831 (регистрационный номер 6332-77);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус ТВПС-1 в соответствии с рисунками 1 и 2, делается соответствующая запись в паспорте.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ТУ 4217-002-55181848-2011 Преобразователи расчетно-измерительные ТВПС-1. Технические условия.
