| Номер в госреестре | 66221-16 |
| Наименование СИ | Расходомеры вихревые |
| Обозначение типа СИ | Foxboro |
| Изготовитель | "Invensys Systems Inc.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 26.12.2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

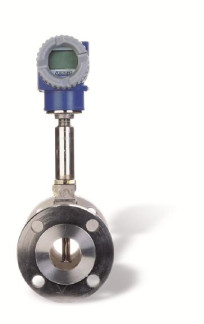

Расходомеры вихревые Foxboro предназначены для измерений объёмного (массового) расхода и объёма (массы) газа, пара и жидкости.
Принцип действия расходомеров вихревых Foxboro основан на эффекте возникновения вихрей в потоке, проходящем через расходомер, при его взаимодействии с телом обтекания. Частота следования вихрей пропорциональна скорости потока и не зависит от плотности и вязкости среды.
Расходомеры вихревые Foxboro состоят из первичного преобразователя с телом отекания и электронного блока.
Расходомеры вихревые Foxboro являются двухпроводными приборами с питанием по цепи от 4 до 20 мА и поддержкой протокола коммуникации HART. Расходомеры доступны также в исполнении Low Power с низким потреблением питания. У приборов в исполнении Low Power потребляемый ими ток равен постоянному значению 10 мА, и расходомер продолжает работать при снижении напряжения питания до 10 В постоянного тока. Такие расходомеры генерируют импульсный цифровой сигнал, пропорциональный расходу, и поддерживают протокол HART. Они предназначены для работы от аккумуляторов с любым способом подзарядки (генератор, солнечные батареи и т.п.).
Расходомеры вихревые Foxboro изготавливаются в следующих модификациях: 84S -могут использоваться в пищевой и фармакологической промышленности, 84CF -с температурной компенсацией плотности измеряемой среды во фланцевом исполнении, 84CW - с температурной компенсацией плотности измеряемой среды в бесфланцевом исполнении. Существуют варианты компактного и раздельного исполнения расходомеров, а также специальная версия для высокой температуры.
Встроенное программное обеспечение (далее - ПО) используется для сбора, обработки, отображения и передачи на периферийные устройства информации об измерениях.
Корректность реализации алгоритмов вычисления проверяется напрямую при поверке расходомера на испытательном стенде. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | 84S Low Power | 84S | 84CF, 84CW |
| Идентификационное наименование ПО | 20BAACL G | 20BAACT E | 20BAACY B |
| Номер версии (идентификационный номер) ПО | 2.011 | 2.011 | 1.223.087 |
| Цифровой идентификатор ПО (контрольная сумма) | 0xB568 | 0xB568 | 0x5B5AE67 |
Информация о версии программного обеспечения доступна для просмотра на жидкокристаллическом дисплее через меню расходомера.
Защита программного обеспечения расходомеров вихревых Foxboro от изменений через внешние интерфейсы или через меню прибора (преднамеренных или непреднамеренных) обеспечивается системой защитных паролей и аппаратными микропереключателями, расположенными внутри пломбируемого корпуса, и непосредственно пломбировкой корпуса расходомера.
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение |
| Диаметр условного прохода, Ду, мм - для 84СF и 84СW - для 84 S | от 15 до 300 50, 80 |
| Диапазон измерений объёмного расхода жидкостей (зависит от Ду), м3/ч | от 1,54 до 1886 |
| Диапазон измерений объёмного расхода газов и пара (зависит от Ду), м3/ч | от 0,12 до 32500 |
| Давление измеряемой среды, МПа, не более | 25 |
| Пределы допускаемой относительной погрешности измерений объёма и объёмного расхода, %, в зависимости от расхода (критерия Рейнольдса, Re): - жидкости с Re > 30000 (для 84S Ду50 Re >100000, для 84S Ду80 Re >38000) - жидкости 30000 (100000 для 84S Ду50, 38000 для 84S Ду80) > Re > 20000 - жидкости с 20000 > Re > 5000 - газа и пара с Re > 20000 - газа и пара с 20000 > Re > 5000 | ±0,5 ±1,0 ±2,0 ±1,0 ±2,0 |
| Пределы допускаемой относительной погрешности измерений массового расхода насыщенного пара (для 84CF, 84CW), % | ±1,4 |
| Пределы допускаемой абсолютной погрешности измерений температуры потока измеряемой среды (для 84CF, 84CW), °С | ±0,56 |
| Диапазон измерений температуры измеряемой среды, °С: - для 84CF и 84CW - для 84 S - для 84CF и 84CW (для высоких температур) |
от -20 до +260 от -18 до +177 от -20 до +371 |
| Температура окружающей среды, °С | от -40 до +80 |
| Выходные сигналы | |
| - токовый, мА | от 4 до 20 |
| - импульсный | сухой контакт |
| - цифровой | протокол HART |
| Напряжение питания постоянного тока, В | |
| - обычное исполнение | от 15,5 до 42 |
| - 84S Low Power | от 10 до 42 |
| Монтажная длина, мм | от 138 до 543 |
| Масса, кг | от 3,2 до 303,3 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер вихревой Foxboro | 84S, 84CF, 84CW | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | РТ-МП-3930-449-2016 | 1 экз. |
| Комплект монтажных частей | по заказу | |
| Упаковка | 1 шт. |
осуществляется по документу РТ-МП-3930-449-2016 «ГСИ. Расходомеры вихревые Foxboro. Методика поверки», утверждённому ФБУ «Ростест - Москва» 14.10.2016 г.
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ 8.510-2002, погрешность ±0,15 %;
- рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014, погрешность ±0,33 %;
- калибратор многофункциональный MC5-R, регистрационный № 22237-08, диапазон воспроизведения частоты от 10 до 100 Гц, амплитуда до 10 В, погрешность ±0,1 %, диапазон измерений силы постоянного тока от 4 до 20 мА, погрешность ±0,1 %;
- штангенциркуль ABSOLUTE DIGIMATIC серий 500, 550, 551, 552, 573, регистрационный № 49805-12, диапазон измерений от 0 до 300 мм;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объёмного и массового расходов газа
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объёмного расхода (массы и объёма) жидкости
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости
Техническая документация фирмы «Invensys Systems Inc.», США
