| Номер в госреестре | 66222-16 |
| Наименование СИ | Прицепы-цистерны, полуприцепы-цистерны, полуприцепы-топливозаправщики |
| Обозначение типа СИ | СЕСПЕЛЬ-ПЦ, СЕСПЕЛЬ-ППЦ, СЕСПЕЛЬ-ППТЗ |
| Изготовитель | ЗАО "Чебоксарское предприятие "Сеспель", г.Чебоксары |
| Год регистрации | 2016 |
| Срок свидетельства | 26.12.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

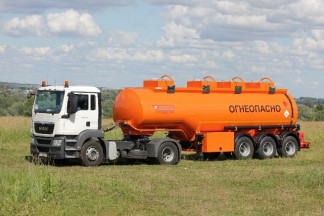

Прицепы-цистерны СЕСПЕЛЬ-ПЦ, полуприцепы-цистерны СЕСПЕЛЬ-ППЦ, полуприцепы-топливозаправщики СЕСПЕЛЬ-ППТЗ предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Прицепы-цистерны СЕСПЕЛЬ-ПЦ, полуприцепы-цистерны СЕСПЕЛЬ-ППЦ, полуприцепы-топливозаправщики СЕСПЕЛЬ-ППТЗ являются транспортными мерами полной вместимости.
Прицепы-цистерны СЕСПЕЛЬ-ПЦ, полуприцепы-цистерны СЕСПЕЛЬ-ППЦ, полуприцепы-топливозаправщики СЕСПЕЛЬ-ППТЗ представляют собой технологическое оборудование, состоящее из цистерны, насосной установки, узла выдачи топлива (полуприцепы-топливозаправщики СЕСПЕЛЬ-ППТЗ), противопожарного оборудования и средств для отвода статического электричества, смонтированное на раме прицепа и полуприцепа.
Цистерна представляет собой сварную емкость эллиптического, чемоданообразного или круглого сечения, состоящую из обечайки и двух выпуклых днищ, ограничивающих ее с торцов, а также выпуклых перегородок, разделяющих емкость на изолированные отсеки. Для гашения гидравлических ударов во время движения, внутри отсеков цистерны установлены волнорезы.
К верхней части емкости, на каждом отсеке цистерны, приварены горловины прямоугольного сечения. Отверстия горловин закрыты крышками, которые крепятся с помощью шпилек и гаек. На крышке горловины имеется наливное отверстие, герметически закрываемое бигельной откидной крышкой. Кроме этого в верхней части цистерны смонтированы:
- дыхательный клапан;
- патрубок для отвода паров нефтепродуктов с огнепреградителем;
- датчик предельного уровня перелива.
На внутренней стороне стенки горловин установлены указатели уровня наполнения.
Насосная установка предназначена для выполнения рабочих операций по перекачке топлива, для дозированной выдачи топлива через счетчик жидкости. Она закреплена на специальном кронштейне к лонжерону рамы прицепа и полуприцепа.
В задней части цистерны по левому борту находится шкаф управления узла выдачи топлива (полуприцеп-топливозаправщик СЕСПЕЛЬ-ППТЗ), где расположены запорная арматура, раздаточный рукав, счетчик жидкости СЖ-ППО (регистрационный № 59916-15) и фильтр.
Технологическое оборудование предназначено для выполнения следующих операций:
- наполнение цистерны верхним способом;
- опорожнение цистерны самотеком;
- опорожнение цистерны через насосную установку;
- наполнение цистерны нижним способом;
- перекачивание топлива через насосную установку минуя цистерну;
- заправка техники с одновременным измерением выданного объема топлива.
В зависимости от материала (сталь или алюминиевый сплав), прицепы-цистерны СЕСПЕЛЬ-ПЦ, полуприцепы-цистерны СЕСПЕЛЬ-ППЦ, полуприцепы-топливозаправщики СЕСПЕЛЬ-ППТЗ имеют варианты исполнения А (алюминиевый сплав) или С (сталь).
отсутствует.
Таблица 1
| Цистерна | Номинальная вместимость, м3 (л) | Масса снаряженная, кг, А/С, не более | Длина, мм, не более | Высота, мм, не более | Ширина, мм, не более |
| 1 | 2 | 3 | 4 | 5 | 6 |
| СЕСПЕЛЬ-ШЩ/1ШТЗ- 23 | 23 (23000) | 16000/20000 | 7500 | 2700 | 2550 |
| СЕСПЕЛЬ-ШЩ/1ШТЗ - 25 | 25 (25000) | 16000/20000 | 8800 | 2700 | 2550 |
| СЕСПЕЛЬ-ШЩ/1ШТЗ -28 | 28 (28000) | 16000/20000 | 9300 | 2700 | 2550 |
| СЕСПЕЛЬ-ШЩ/1ШТЗ -28,5 | 28,5 (28500) | 16000/20000 | 9400 | 2700 | 2550 |
| СЕСПЕЛЬ-ШЩ/1ШТЗ - 29 | 29 (29000) | 16000/20000 | 9500 | 2700 | 2550 |
| СЕСПЕЛЬ-ШЩ/1ШТЗ - 29,5 | 29 (29500) | 16000/20000 | 9600 | 2700 | 2550 |
| СЕСПЕЛЬ-ШЩ/1ШТЗ - 30 | 30(30000) | 16000/20000 | 9800 | 2700 | 2550 |
| СЕСПЕЛЬ-ШЩ/1ШТЗ - 30,5 | 30,5(30500) | 16000/20000 | 9900 | 2700 | 2550 |
| СЕСПЕЛЬ-ШЩ/1ШТЗ - 31 | 31(31000) | 16000/20000 | 10000 | 2700 | 2550 |
| СЕСПЕЛЬ-ШЩ/1ШТЗ - 31,5 | 31,5(31500) | 16000/20000 | 10100 | 2700 | 2550 |
| СЕСПЕЛЬ-ШЩ/1ШТЗ - 32 | 32 (32000) | 16000/20000 | 10500 | 2700 | 2550 |
| СЕСПЕЛЬ-ШЩ/1ШТЗ - 32,5 | 32,5 (32500) | 16000/20000 | 10600 | 2700 | 2550 |
| СЕСПЕЛЬ-ШЩ/1ШТЗ - 33 | 33 (33000) | 16000/20000 | 10700 | 2700 | 2550 |
| СЕСПЕЛЬ-ШЩ/1ШТЗ - 34 | 34 (34000) | 16000/20000 | 10900 | 2700 | 2550 |
| СЕСПЕЛЬ-ШЩ/1ШТЗ - 35 | 35 (35000) | 16000/20000 | 10300 | 2850 | 2550 |
| СЕСПЕЛЬ-ШЩ/1ШТЗ - 36 | 36 (36000) | 16000/20000 | 10500 | 2850 | 2550 |
| СЕСПЕЛЬ-ШЩ/1ШТЗ - 37 | 37 (37000) | 16000/20000 | 10700 | 2850 | 2550 |
| СЕСПЕЛЬ-ШЩ/1ШТЗ -38 | 38 (38000) | 16000/20000 | 11100 | 2850 | 2550 |
| СЕСПЕЛЬ-ШЩ/1ШТЗ - 40 | 40(40000) | 16000/20000 | 11700 | 2850 | 2550 |
| СЕСПЕЛЬ-ШЩ/1ШТЗ - 45 | 45(45000) | 16000/20000 | 13000 | 2850 | 2550 |
| СЕСПЕЛЬ-ПЦ -12 | 12(12000) | 4000/5000 | 5900 | 1800 | 2550 |
| СЕСПЕЛЬ-ПЦ -13 | 13(13000) | 4000/5000 | 6100 | 1800 | 2550 |
| СЕСТЕЛЬ-Щ -14 | 14(14000) | 4000/5000 | 6200 | 2100 | 2550 |
| СЕШЕЛЬ-ЛЦ -15 | 15(15000) | 4000/5000 | 6300 | 2100 | 2550 |
| СЕСТЕЛЬ-Щ -16 | 16(16000) | 4300/5500 | 6100 | 2500 | 2550 |
| СЕШЕЛЬ-Щ -17 | 17(17000) | 4300/5500 | 6300 | 2500 | 2550 |
| СЕСТЕЛЬ-Щ -18 | 18(18000) | 4800/6000 | 6400 | 2500 | 2550 |
| СЕСТЕЛЬ-Щ -19 | 19(19000) | 4800/6000 | 6700 | 2500 | 2550 |
Таблица 2
| Наименование характеристики | Значение |
| 1ределы допускаемой относительной погрешности при измерении вместимости, % | ±0,4 |
| 1ределы допускаемой относительной погрешности узла выдачи нефтепродукта, % | ±0,5 |
| Средняя наработка на отказ, ч | 73000 |
| Средний срок службы, лет, не менее | 10 |
| Условия эксплуатации: температура окружающего воздуха, С относительная влажность, % |
от -40 до +45 до 80 |
наносится на фирменную табличку ударным способом, а также в центре титульных листов руководства по эксплуатации и формуляра типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прицеп-цистерна Полуприцеп-цистерна Полуприцеп-топливозаправщик | СЕСПЕЛЬ-ПЦ СЕСПЕЛЬ-ППЦ СЕСПЕЛЬ-ППТЗ | 1 шт. |
| Рукав напорно-всасывающий Ду 80 с соединительной арматурой | 2 шт. | |
| Противооткатный упор | 2 шт. | |
| Огнетушитель | 2 шт. | |
| Насосная установка (СЕСПЕЛЬ-ППТЗ) (СЕСПЕЛЬ-ПЦ, СЕСПЕЛЬ-ШЩ)* | 1 шт. | |
| Счетчик жидкости (СЕСПЕЛЬ-ППТЗ) | СЖ-ППО | 1 шт. |
| Тестер оптической системы предотвращения перелива* | 1 шт. | |
| Руководство по эксплуатации | 01.000000-0000РЭ | 1 экз. |
| Формуляр СЕСПЕЛЬ-ПЦ СЕСПЕЛЬ-ППЦ СЕСПЕЛЬ-ППТЗ | 03.Т00000-0000-01ФО 01^00000-0000-01ФО 01^00000-0000-02ФО | 1 экз. 1 экз. 1 экз. |
| Методика поверки | 802.00.00.00 МП | 1 экз. |
| Документация на комплектующие изделия | 1 комплект | |
| * по заказу | ||
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки». Поверка счетчиков жидкости СЖ-ППО осуществляется в соответствии с документом 802.00.00.00 МП «Счетчики жидкости СЖ. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 30.10.2014 г.
Основные средства поверки:
- весы электронные KES3000 (регистрационный № 19327-05), диапазон измерений массы (2-600) кг;
- мерники эталонные 2 разряда по ГОСТ 8.400-2013 М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-20-01 (регистрационный № 20835-05), номинальная вместимость 2, 5, 10, 20 дм3;
- термометр контактный цифровой ТК-5.01 М (регистрационный № 41002-09), диапазон измерений температуры от минус 40 до плюс 200 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке, а также на металлический шильдик, который крепится к горловине цистерны.
отсутствуют.
ГОСТ Р 50913-96 Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования
ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки ТУ 4525-026-05444977-2016 Прицепы-цистерны СЕСПЕЛЬ-ПЦ, полуприцепы-цистерны СЕСПЕЛЬ-ППЦ, полуприцепы-топливозаправщики СЕСПЕЛЬ-ППТЗ. Технические условия
