| Номер в госреестре | 66223-16 |
| Наименование СИ | Комплексы измерительные внутрискважинного мониторинга |
| Обозначение типа СИ | КВСМ-1-К |
| Изготовитель | ЗАО "Геоптикс", г.Екатеринбург |
| Год регистрации | 2016 |
| Срок свидетельства | 26.12.2026 |
| МПИ (интервал между поверками) | 7 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные внутрискважинного мониторинга КВСМ-1-К (далее -КВСМ-1-К) предназначены для измерений избыточного давления и температуры среды контактным способом при полном погружении в нефтяных, газоконденсатных и других скважинах, в том числе при долговременном мониторинге параметров процесса нефте-и газодобычи, в составе информационно- измерительных систем.
Принцип действия КВСМ-1-К основан на преобразовании сигналов датчиков ГТДТ, эквивалентных измеряемым температуре и избыточному давлению, электронновычислительным блоком ГИТДТ и отображении измеренных значений на дисплее.
КВСМ-1-К состоит из датчика (ов) ГТДТ совместно с подключенным на заводе изготовителе геофизическим кабелем, конструктивно выполненных в металлическом цилиндрическом корпусе с двумя чувствительными элементами для измерений температуры и давления и электронно-вычислительного блока ГИТДТ.
Датчик ГТДТ представляет собой кварцевые преобразователи, подключенные к микропроцессору, который служит для преобразования измеренных частот, пропорциональных давлению и температуре, в цифровой код и передачи информации. Датчики ГТДТ имеют различные исполнения, различающиеся диапазоном измерений избыточного давления.

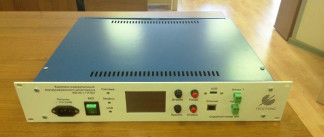

Электронно-вычислительный блок ГИТДТ включает в себя комплекс модулей, осуществляющих согласование линии связи, питание датчика ГТДТ, прием и преобразование цифрового сигнала в значения температуры и давления, управление процессом измерений и отображение измеренных значений на встроенном дисплее. Каждый канал электронновычислительного блока принимает сигналы до 6 датчиков ГТДТ.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Г еоптикс |
| Номер версии (идентификационный номер) ПО, не ниже | 1.4 |
| Цифровой идентификатор ПО | недоступен |
КВСМ-1-К функционирует под управлением специального программного обеспечения «Геоптикс». Программное обеспечение осуществляет функции: диагностики состояния датчика ГТДТ, управления процессом измерений, преобразования цифрового сигнала в значение измеряемой величины, хранения до 20 млн. измеренных значений и реализации обмена с внешними устройствами сбора информации посредством интерфейса Ethernet электронновычислительного блока ГИТДТ.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от -10 до +120 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,1 |
| Диапазоны измерений избыточного давления, МПа | от 0,1 до 24; от 0,1 до 45; от 0,1 до 100 |
| Пределы допускаемой приведённой к верхнему пределу погрешности измерений избыточного давления в рабочем диапазоне температуры от -10 до +120 °С, % настроенного диапазона измерений от 0,1 до 24 МПа от 0,1 до 45 МПа включ. св. 45 до 100 МПа | ±0,05 ±0,05 ±0,1 |
| Напряжение питания блока ГИТДТ | |
| переменным током, В | 220 |
| частота, Гц | 50 |
| Потребляемая мощность, В-А | 100 |
| Максимальная длина кабеля, м | 8000 |
| Минимальное время опроса, с | 1 |
| Число каналов, шт. | 1 - 6 |
| Число датчиков на один канал, шт. | 1 - 6 |
| Разъем датчика ГТДТ | клеммный |
| Интерфейс связи блока ГИТДТ | Ethernet |
| Габаритные размеры, мм, не более | |
| блока ГИТДТ (Д х Ш х В) | 500x400x100 |
| датчика ГТДТ (диаметр х длина) | 26 х 910 |
| Масса, кг, не более | |
| блока ГИТДТ | 10 |
| датчика ГТДТ | 4 |
| Давление смятия датчика ГТДТ, МПа | |
| от 0,1 до 45 МПа | 60 |
| от 0,1 до 100 МПа | 110 |
| Условия эксплуатации блока ГИТДТ: | |
| - диапазон температуры окружающей среды, °С | от +10 до +40 |
| - относительная влажность воздуха, % | до 80 |
| - диапазон атмосферного давления, кПа | от 84 до 105 |
| Средний срок службы, лет | 20 |
| Наработка на отказ, ч | 170832 |
наносят на титульный лист эксплуатационной документации типографическим способом и на лицевую панель электронно-вычислительного блока ГИТДТ в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик | ГТДТ | 1 шт. |
| Электронно-вычислительный блок КВСМ-1-К | ГИТДТ | 1 шт. |
| Погружной кабель заказанной длины, на транспортировочном барабане | 1 шт. | |
| Паспорт | ПС КВСМ-1-К | 1 экз. |
| Руководство по эксплуатации | ТД 0002.01-2016.РС | 1 экз. |
| Методика поверки | МП 4315-91394884-002-16 | 1 экз. |
осуществляется по документу МП 4315-91394884-002-16 «Комплекс измерительный внутрискважинного мониторинга КВСМ-1-К. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 26 сентября 2016 г.
Основные средства поверки:
- Прецизионный измеритель температуры МИТ 8.15, рег. номер 19736-11, с подключенным термометром сопротивления 3-го разряда;
- Термостат JULABA SL-26, рабочий диапазон температуры от 20 до 300 °С, пределы погрешности поддержания температуры ±0,01 °С
- Грузопоршневые манометры МП-600, МП-2500, диапазон измерений: от 1 до 100 МПа, предел основной допускаемой погрешности ±0,01 от ИВ (измеренного значения), регистрационный номер 58794-14;
- Установка тепла и холода TBV-1000, рабочий диапазон температуры от минус 70 до плюс 120 °С, пределы погрешности поддержания температуры ±1 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на лицевую панель электронно-вычислительного блока КВСМ-1-К ГИТДТ.
приведены в эксплуатационном документе.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа;
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 • 106 Па;
ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Технические условия ТУ 4315-002-91394884-15.
| Зарегистрировано поверок | 30 |
| Поверителей | 1 |
| Актуальность данных | 21.09.2024 |
