Анализаторы влажности с датчиками DS 400 (анализаторы) FA 510 (датчики), 66224-16

Назначение

Анализаторы влажности «DS 400» с датчиками «FA 510» (далее - анализаторы) предназначены для измерений температуры точки росы влаги неагрессивных газов: воздуха, азота, инертных газов и т.д.

Описание

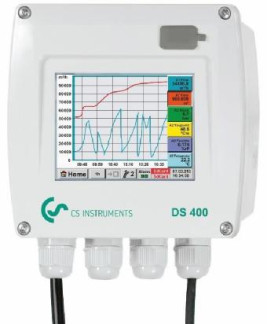

Анализаторы предназначены для непрерывного измерения влажности газов в различных производственных процессах. Приборы состоят из электронного блока «DS 400» и датчика «FA 510». К одному электронному блоку возможно подключение до 4 датчиков.

Принцип работы анализаторов основан на изменении электрической емкости датчиков в зависимости от количества молекул воды, адсорбировавшихся из газа на полимерном слое датчика. Полимерный слой также защищает основной электрод от загрязнений. Для защиты датчика от механических загрязнений используется фильтр из нержавеющей стали с размером пор порядка микрона.

Отображение результатов измерений на цветном сенсорной дисплее электронного блокавозможно в различных единицах: температура точки росы ( С), абсолютное содержание влаги (г/м3, мг/м3), относительная влажность (%) и др.

Анализаторы отличаются быстротой отклика на изменение содержания влаги в газе, время установление показаний при переходе с одного значения точки росы на другое, как правило, меньше минуты.

В анализаторах дополнительно может быть установлена аварийная сигнализация о превышении заданных значений содержания влаги в газе. Сигнал от датчика может передаваться внешним устройствам в аналоговой (4-20 мА) и цифровой (RS 485 Modbus RTU) формах.

Пломбирование анализаторов влажности «DS 400» с датчиками «FA 510» не предусмотрено.

Программное обеспечение

Встроенное программное обеспечение позволяет записывать данные измерений, представлять их в виде диаграммы, а также передавать сигналы тревоги по смс или электронной почте. Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносят на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель прибора в виде наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 205-09-2016 «Анализаторы влажности «DS 400» с датчиками «FA 510». Методика поверки», утвержденному ФГУП «ВНИИМС» 06 сентября 2016 г. и входящим в комплект поставки.

Основные средства поверки:

-    гигрометр точки росы Michell Instruments модификации S4000, пределы допускаемойабсолютной погрешности измерений температуры точки росы ±0,2 С, (регистрационный номер 50304-12),

-    генератор влажного газа MG101, диапазон воспроизведения температуры точки росыот -75 С до Оокр.ср. - 10) С, (регистрационный номер 51452-12), входящие в состав рабочего эталона 1-го разряда по ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений влажности газов", (регистрационный номер № 3.1.ZZM.0260.2013).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.

Техническая документация компании-изготовителя «CS Instruments, GmbH», Германия.
