| Номер в госреестре | 66228-16 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | GIF 20-53 |
| Изготовитель | "RITZ Instrument Transformers GmbH", Германия |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока GIF 20-53 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока до 10 кВ.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

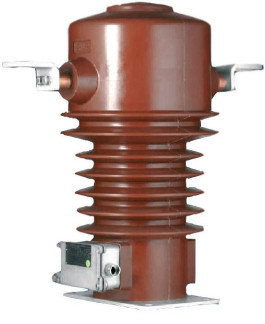

Трансформаторы тока GIF 20-53 являются трансформаторами опорного типа с литой изоляцией, выполненной из компаунда, обеспечивающего электрическую прочность изоляции и защиту обмоток, одновременно выполняющего функции корпуса и несущей конструкции.
Трансформаторы тока имеют две вторичные обмотки, предназначенные для защиты.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное рабочее напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальный первичный ток, А | 4000 |
| Номинальный вторичный ток, А | 5 |
| Номинальная частота, Гц | 50 |
| Количество вторичных обмоток | 2 |
| Класс точности вторичных обмоток для защиты | 10Р |
| Номинальная нагрузка вторичных обмоток для защиты при cos ф= 0,8, В-А | 30 |
| Номинальная предельная кратность вторичной обмотки для защиты, Кном | 10 |
| Ток трехсекундной термической стойкости, кА | 40 |
| Ток электродинамической стойкости, кА | 100 |
Таблица 2 - основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 200 |
| Габаритные размеры, мм, не более: (длина х ширина х высота) | 490x740x902 |
| Климатическое исполнение (ГОСТ 15150-69) | УХЛ |
| Категория размещения (ГОСТ 15150-69) | 1 |
наносится типографским способом на титульный лист паспорта. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | GIF 20-53 | 6 шт. |
| Паспорт | - | 6 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный № 27007-04);
- приборы сравнения КНТ-05 (Регистрационный № 37854-08);
- магазины нагрузок МР 3027 (Регистрационный № 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
отсутствуют.
ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия Техническая документация фирмы «Ritz Instrument Transformers GmbH», Германия
