| Номер в госреестре | 66231-16 |
| Наименование СИ | Толщиномер радиоизотопный |
| Обозначение типа СИ | Fe60a |
| Изготовитель | ПАО "Северсталь", г.Череповец |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномер радиоизотопный Fe60а (далее - толщиномер) предназначен для непрерывного бесконтактного измерения толщины полосового металлопроката в цехе по производству плоского проката ПАО «Северсталь».
Принцип действия толщиномера основан на эффекте поглощения гамма-излучения при его прохождении через измеряемый материал. Блок источника излучения с радионуклидом Am-241 создает коллимированный пучок гамма-излучения. Блок детектирования на базе ионизационной камеры преобразует интенсивность гамма излучения в унифицированный электрический сигнал и передает в контроллер. Контроллер усредняет сигнал в течение заданного времени, вычисляет толщину измеряемого материала исходя из калибровочной кривой, записанной в память контроллера. Измеренное значение толщины выводится на монитор операторской станции в цифровом и графическом виде.

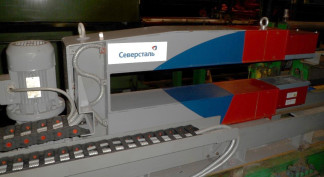

Толщиномер содержит измерительную скобу в виде С-образной рамы с электрическим приводом, на которой закреплены блок источника и блок детекторования; шкаф электроники, содержащий управляющий контроллер S7-1500 (Siemens), частотный преобразователь, блоки питания, коммутационную аппаратуру; операторскую станцию на базе ПЭВМ; местный пульт управления, содержащий кнопки управления приводом измерительной скобы, открытие/закрытие заслонки источника и аварийную кнопку; цифровое табло с интерфейсом «Профибас», свето-звуковую сигнализацию. В состав толщиномера входит набор образцов толщины, предназначенный для контроля метрологических характеристик.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.007 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Fe60 S7-1500 |
| Номер версии (идентификационный номер) ПО | Версия 1.0 |
| Цифровой идентификатор ПО | 2E2AE647 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC32 |
Таблица 2 - Метрологические и основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения толщины металлопроката, мм | от 0,3 до 6,0 |
| Пределы допускаемой относительной погрешности измерений толщины, % | ± °А но не менее ± 5 мкм |
| Дискретность измерений толщины, мм | 0,001 |
| Габаритные размеры, (длинахширинахглубина), мм, не более: - блок источника - блок детектирования - С-рама - шкаф контроллера |
325x156x142 325x156x142 1477x373x785 1600x600x600 |
| Масса, кг, не более: | |
| - блок источника | 10 |
| - блок детектирования | 10 |
| - С-рама | 400 |
| - шкаф контроллера | 120 |
| Параметры электрического питания: | |
| -напряжение питающей сети, В | 220 ± 22 |
| -частота питающей сети, Гц | 50 ± 1 |
| Диапазон рабочих температур, оС | от +5 до +40 |
| Диаметр пятна измерения, мм | 50 |
| Измерительный зазор, мм | 150 |
| Средний срок службы, лет | 7 |
Примечание: Погрешности при измерении толщины нормированы в статическом режиме измерений.
наносится на титульный лист руководства по эксплуатации толщиномера типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Толщиномер радиоизотопный Fe60a | — | 1 шт. |
| Набор образцов толщины | — | 1 набор |
| Комплект эксплуатационной документации | — | 1 комплект |
| ГСИ. Толщиномер радиоизотопный Fe60a. Методика поверки | МП 63-261-2016 | 1 экз. |
осуществляется по документу МП 63-261-2016 «ГСИ. Толщиномер радиоизотопный Fe60a. Методика поверки», утвержденному ФГУП «УНИИМ» 10.11.2016 г.
Основные средства поверки:
- рабочий эталон единицы длины 3 разряда по ГОСТ Р 8.763-2011 (меры длины концевые плоскопараллельные);
- система многоканальная с преобразователем индуктивным М-200 (Г осреестр №29965-05), диапазон измерений ±200 мкм, ПГ±0,3 мкм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
Техническая документация ПАО «Северсталь», г. Череповец.
