| Номер в госреестре | 66234-16 |
| Наименование СИ | Устройства для измерений углов установки колес автомобилей под товарным знаком "HOFMANN" |
| Обозначение типа СИ | GEOLINER 310, GEOLINER 320, GEOLINER 790 MB-1, GEOLINER 790 MB-2, GEOLINER 790 MB-3 |
| Изготовитель | "Snap-on Equipment S.r.l. a Unico Socio", Италия |
| Год регистрации | 2016 |
| Срок свидетельства | 26.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства для измерений углов установки колес автомобилей под товарным знаком HOFMANN модификаций GEOLINER 310, GEOLINER 320, GEOLINER 790 MB-1, GEOLINER 790 MB-2, GEOLINER 790 MB-3 (далее - устройства) предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей.
Устройства обеспечивают измерение следующих параметров:
- углов развала колес;
- углов схождения колес;
- углов продольного наклона оси поворота управляемых колес;
- углов поперечного наклона оси поворота управляемых колес.
Процесс измерений осуществляется путем обработки измерительной информации, получаемой путем импульсного освещения излучателями специальных мишеней, размещаемых на колесах автомобиля, и считывания видеокамерами отраженных от мишеней импульсов излучения. Видеокамеры и излучатели устройства выполнены по CCD - технологии (Charge -Coupled Device - прибор с зарядовой связью - ПЗС).
Управление процессом измерений, обработка и выдача результатов измерений проводится с помощью стандартного персонального компьютера, размещенного в приборной стойке.
В память персонального компьютера устройства заложена база данных на большое количество моделей автомобилей. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.
Устройства обеспечивают одновременный контроль углового положения в пространстве всех четырех колес автомобиля.
В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам.

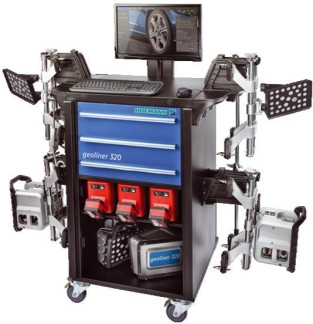

Устройства модификаций GEOLINER 310, GEOLINER 320 конструктивно состоят из передвижной приборной стойки, двух светоотражающих мишеней, предназначенных для крепления на передней оси автомобиля, двух измерительных блоков, совмещённых с светоотражающими мишенями, устанавливаемых на задней оси автомобиля и двух измерительных блоков, устанавливаемых с помощью элементов крепления на внешних боковых поверхностях аппарелей подъёмного устройства, на которых устанавливается диагностируемый автомобиль. В комплект приборной стойки устройств модификации GEOLINER 320 входит ПК, клавиатура, манипулятор «мышь» и принтер. Устройства модификации GEOLINER 310 поставляются без ПК, клавиатуры, манипулятора «мышь» и принтера.
Устройства модификаций GEOLINER 790 MB-1, GEOLINER 790 MB-2, GEOLINER 790 MB-3 конструктивно состоят из передвижной приборной стойки, пяти светоотражающих мишеней и двух стоек с тремя видеокамерами. Две передние и две задние мишени имеют элементы крепления для установки на передних и задних колёсах диагностируемого автомобиля. Пятая мишень установлена на левой стойке. На правой стойке установлена пятая камера для связи с мишенью левой стойки.
Индексы MB-1, MB-2, MB-3 в наименовании модификаций означают, что устройства выполнены по соответствующим спецификациям концерна Mercedes-Benz.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование корпуса персонального компьютера, находящегося внутри передвижной приборной стойки.
Программное обеспечение (далее - ПО) «V1200» разработано специально для устройств GEOLINER 310, GEOLINER 320, а ПО «Pro 42» разработано специально для устройств GEOLINER 790 MB-1, GEOLINER 790 MB-2, GEOLINER 790 MB-3. Оба ПО служат для управления функциональными возможностями устройств, проведения измерений, обработки и отображения результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | V1200 | Pro 42 |
| Номер версии (идентификационный номер ПО), не ниже | 0.5.1 | 7.5.8 |
| Цифровой идентификатор ПО | - | 3CFC28D8 |
| Алгоритм вычисления цифрового идентификатора ПО | - | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | GEOLINER 310 GEOLINER 320 | GEOLINER 790 MB-1 GEOLINER 790 MB-2 GEOLINER 790 MB-3 |
| Диапазон измерений углов развала колес, ° | ±55 | ±25 |
| Пределы допускаемой абсолютной погрешности измерений углов развала колес, ' | ±5 | ±5 |
| Диапазон измерений углов суммарного схождения, °: - для колёс передней оси - для колёс задней оси | ±70 ±70 | ±45 ±25 |
| Пределы допускаемой абсолютной погрешности измерений углов суммарного схождения колес (передней и задней осей), ' | ±5 | ±5 |
| Диапазон измерений углов продольного наклона оси поворота колес, ° | ±30 | ±15 |
| Пределы допускаемой абсолютной погрешности измерений углов продольного наклона оси поворота колес, ' | ±5 | ±6 |
| Диапазон измерений углов поперечного наклона оси поворота колес, ° | ±30 | ±30 |
| Пределы допускаемой абсолютной погрешности измерений углов поперечного наклона оси поворота колес, ' | ±5 | ±6 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| GEOLINER 310 GEOLINER 320 | GEOLINER 790 MB-1 | |
| Модификация | GEOLINER 790 MB-2 GEOLINER 790 MB-3 | |
| Параметры электрического питания: | ||
| - напряжение переменного тока, В | 220 -15 % | |
| - частота переменного тока, Гц | 50±1 | |
| Габаритные размеры (ДхШ*В), мм, не более: | ||
| - светоотражающая мишень | 152x203 | 175x230 |
| - стойки с видеокамерами | - | 2750x400x400 |
| - задний измерительный блок | 270x180x180 | - |
| - измерительный блок на подъёмнике | 270x180x180 | - |
| - приборная стойка | 760x760x1150 | |
| Масса, кг, не более: | ||
| - светоотражающая мишень | 3,5 | 3,5 |
| - стойки с видеокамерами | - | 306 |
| - задний измерительный блок | 7,5 | - |
| - измерительный блок на подъёмнике | 4,5 | - |
| Диапазон рабочих температур, °С | от +5 до +40 | |
наносится на титульный лист руководства по эксплуатации методом печати и на приборную стойку методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство для измерений углов установки осей и колес автомобилей под товарным знаком HOFMANN модификаций GEOLINER 310, GEOLINER 320, GEOLINER 790 MB-1, GEOLINER 790 MB-2, GEOLINER 790 MB-3 | 1 шт. | |
| Персональный компьютер с устройствами ввода и вывода информации* | 1 шт. | |
| Комплект принадлежностей и приспособлений | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП АПМ 67-16 | 1 экз. |
| * - В зависимости от модификации | ||
осуществляется по документу МП АПМ 67-16 «Устройства для измерений углов установки колес автомобилей под товарным знаком HOFMANN модификаций GEOLINER 310, GEOLINER 320, GEOLINER 790 MB-1, GEOLINER 790 MB-2, GEOLINER 790 MB-3. Методика поверки», утверждённому ООО «Автопрогресс-М» «01» ноября 2016 г.
Основные средства поверки:
- квадрант оптический типа КО-30М, ±180°; ПГ ±30", ТУ3.-3.1387-76;
- стол поворотный типа СТ-9, ±360°; ПГ ±40", ГОСТ 16935-93.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 25176-82 Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования
Техническая документация «Snap-on Equipment S.r.l. a Unico Socio», Италия
