| Номер в госреестре | 66236-16 |
| Наименование СИ | Анализатор мощности, фликера и гармоник |
| Обозначение типа СИ | НА1600А |
| Изготовитель | "Thurlby Thandar Instruments", Великобритания |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализатор мощности, фликера и гармоник HA1600A предназначен для измерения напряжения, силы и частоты переменного тока, коэффициента гармонических составляющих напряжения, дозы фликера.
Принцип действия анализатора мощности, фликера и гармоник HA1600A (далее по тексту анализатор) основан на аналого-цифровом преобразовании мгновенных значений измеряемых величин из полученных массивов данных в соответствии с заданной программой.

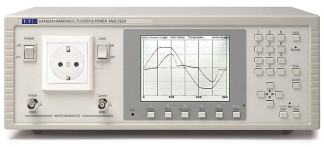

Анализатор состоит из металлического корпуса, на передней панели которого размещены органы управления, включатель питания, дисплей, разъем для подключения объекта измерений, выходные разъемы для контроля измеряемых параметров внешними приборами. Входной разъем для подключения внешнего источника питания, подаваемого на объект измерений, разъемы для подключения к ПК и питания размещены на задней панели.
При работе от анализатора на объекта испытаний подается напряжение питания 115 В или 230 В. При этом анализатор производит обработку напряжения и тока и производит вычисление параметров, в соответствии с выбранным заданием.
Для сохранения и обработки результатов, в анализаторе предусмотрена возможность работы с внешним персональным компьютером, подключаемым через последовательный интерфейс RS 232, LPT1 или USB .
В анализаторе используется программное обеспечение (далее - ПО), решающее задачи автоматического накопления, обработки, хранения и отображения измерительной информации. Идентификационные данные ПО приведены таблице 1.
ПО хранится в микросхемах энергонезависимой памяти, запаянных на печатной плате. Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TTi |
| Номер версии (идентификационный номер) ПО | не ниже 3.02 |
| Цифровой идентификатор ПО | OxADF39D6D |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения |
| Диапазон измерений напряжения переменного тока, В | от 70 до 264 |
| Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока, % | ±0,2 |
| Диапазон измерений силы переменного тока, А | от 0,02 до 16,00 |
| Пределы допускаемой относительной основной погрешности измерений силы переменного тока, % | ±0,2 |
| Диапазон измерений частоты переменного тока, Гц | от 43 до 67 |
| Пределы допускаемой абсолютной основной погрешности измерений частоты переменного тока, Гц | ±0,01 |
| Диапазон измерений коэффициента гармонических составляющих напряжения, % | от 1 до 30 |
| Пределы допускаемой относительной основной погрешности измерений коэффициента гармонических составляющих напряжения, % | ±0,5 |
| Диапазон измерений дозы фликера | от 1 до 20 |
| Пределы допускаемой относительной основной погрешности измерений дозы фликера, % | ±5 |
| Диапазон показаний активной мощности, Вт | от 4 до 4000 |
| Диапазон показаний полной мощности, В-А | от 4 до 4000 |
| Пределы допускаемой дополнительной погрешности изменений напряжения и силы переменного тока промышленной частоты от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности | ±0,01 |
| Нормальные условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 40 до 75 от 84 до 106 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значения |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 230±23 |
| - частота переменного тока, Гц | 50±0,5 |
| Потребляемая мощность, ВА, не более | 5000 |
| Габаритные размеры анализатора, мм, не более | |
| - высота | 132 |
| - ширина | 235 |
| - длина | 357 |
| Масса, кг, не более | 4,4 |
| Условия эксплуатации: | |
| »-» о/"ч - температура окружающей среды, С | от +10 до +40 |
| - относительная влажность, % | 90 |
| -атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ не менее, ч | 7000 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор мощности, фликера и гармоник HA1600A, заводской № 447051 | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. |
осуществляется по документу МП 206.1-095-2016 «Анализатор мощности, фликера и гармоник HA1600A. Методика поверки», утвержденному ФГУП «ВНИИМС» 30 сентября 2016 г. Основные средства поверки:
Рабочий эталон 1-го разряда по ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц, регистрационный номер в Федеральном информационном фонде 25985-09;
Рабочий эталон 1-го разряда по ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты, регистрационный номер в Федеральном информационном фонде 25985-09;
Рабочий эталон 1-го разряда по ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110 до 100 А в диапазоне частот от 110-1 до 1106 Гц, регистрационный номер в Федеральном информационном фонде 25985-09;
Калибратор переменного тока Ресурс-К2 (регистрационный номер в Федеральном информационном фонде 31319-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель и на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования анализатору мощности, фликера и гармоник HA1600A
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измеренийпеременного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц;
ГОСТ Р 51317.4.15-2012 Совместимость технических средств электромагнитная. Фликерметр. Функциональные и конструктивные требования;
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты;
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений -8 -1 силы переменного электрического тока от 110 до 100 А в диапазоне частот от 110" до 1106 Гц;
ГОСТ Р 8.656-2009 Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Методика поверки.
