Весы электронные медицинские (медицинский анализатор тела человека) seca 515, 66237-16

Назначение

Весы электронные медицинские (медицинский анализатор тела человека) seca 515 (далее - весы) предназначены для измерений массы тела человека в медицинских учреждениях.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей весоизмерительного устройства.

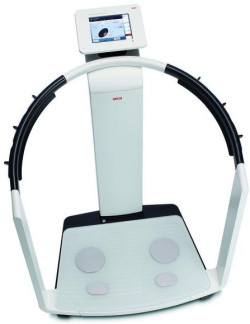

Весы выполнены в едином корпусе и включают в себя грузоприемное устройство и весоизмерительное устройство с показывающим устройством в виде жидкокристаллического дисплея.

Весы выпускаются в следующих модификациях: BCA01A, BCA01B, BCA01C, отличающихся метрологическими характеристиками.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство первоначальной установки на нуль (T.2.7.2.4);

-    устройство слежения за нулем (T.2.7.3);

-    устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

-    устройство предварительного задания значения массы тары (Т.2.7.5);

-    автоматический выбор диапазона взвешивания (4.10);

-    запоминающее устройство (4.4.6);

-    процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);

-    устройство выбора единиц измерений (2.1);

-    устройство установки по уровню (Т.2.7.1).

Значения максимальной нагрузки Max (Махi диапазонов взвешивания многодиапазонных весов), минимальной нагрузки Min (Mini диапазонов взвешивания многодиапазонных весов), поверочного интервала e (в\ диапазонов взвешивания многодиапазонных весов) наносятся на маркировочную табличку весов.

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами и состоит из метрологически значимой и метрологически незначимой части.

Идентификация ПО производится по идентификационному номеру ПО (Таблица 1), который доступен для просмотра на дисплее весоизмерительного устройства при переходе в раздел «Settings» ^ «admin» ^ «version status».

Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик, показания которого изменяются при изменении метрологически значимых параметров юстировки и настройки и могут быть выведены оператором на дисплей.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1

*Примечание: обозначение «XXX» - значение несбрасываемого счетчика событий;

обозначения «Y» и «Z» - не относятся к метрологически значимомому ПО, могут принимать значения от 0 до 9;

обозначение «ГГ.ММ.ДД» - дата последнего обновления ПО.

Технические характеристики

приведены в таблицах 2, 3.

Таблица 2 - Однодиапазонные весы

Таблица 3 - Многодиапазонные весы

Знак утверждения типа

наносится на маркировочную табличку и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Весы - 1 шт.

Руководство по эксплуатации - 1 шт.

Поверка

осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» Приложение ДА «Методика поверки весов».

Основные средства поверки: гири, соответствующие классу точности М1 по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус весов рядом с маркировочной табличкой и/или свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

1    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» Приложение ДА «Методика поверки весов».

2    ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

3    Техническая документация «seca gmbh. & co. kg».
