| Номер в госреестре | 66239-16 |
| Наименование СИ | Устройства виброизмерительные портативные |
| Обозначение типа СИ | АДП-3101 |
| Изготовитель | Общество с ограниченной ответственностью "ИНКОТЕС" (ООО "ИНКОТЕС"), г. Нижний Новгород |
| Год регистрации | 2016 |
| Срок свидетельства | 26.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства виброизмерительные портативные АДП-3101 (далее - АДП-3101, прибор) предназначены для измерения, хранения, анализа и интерпретации сигналов вибропреобразователей (далее - вибрационных сигналов), сигналов устройств с выходным переменным и плавно меняющимся напряжением, сигналов датчика оборотов.
Приборы АДП-3101 являются портативными микропроцессорными устройствами и представляют собой анализаторы электрических сигналов звукового диапазона частот, поступающих от вибропреобразователей. В приборах АДП-3101 совмещаются функции сборщика данных, диагностической системы и балансировочного прибора.
Приборы АДП-3101 имеют четыре измерительных входа, что обеспечивает возможность одновременного подключения четырех вибропреобразователей. Сигналы с четырех измерительных входов с помощью встроенных управляемых ключей попарно подаются на два измерительных канала, работающих синхронно. Каждый измерительный канал имеет в своём составе: входной усилитель заряда, интегратор, предварительный усилитель, программируемый усилитель, фильтр высоких и низких частот. Кроме четырех измерительных входов приборы имеют: универсальный вход, разъем подключения шины USB для связи с внешним персональным компьютером (далее по тексту - ПК), разъем подключения зарядного устройства. Приборы имеют встроенный детектор выделения огибающей входных сигналов с пошагово переключаемыми фильтрами в диапазоне частот от 1,25 до 40 кГц.
Приборы АДП-3101 обеспечивают прием измеряемых сигналов, их аналого-цифровое и Фурье-преобразование, запоминание и хранение полученных данных и передачу их во внешний ПК.
Конструктивно приборы АДП-3101 выполнены в цельнофрезерованном корпусе из легкого сплава со специальным прочным покрытием. Управление приборами АДП-3101 осуществляется с помощью пленочной клавиатуры и графического дисплея разрешением 1/4 VGA.
Пломбирование корпусов блоков измерения и индикации производится изготовителем пломбировочными стикерами, которые наклеиваются на головку одного из винтов, стягивающих корпус прибора, и на головку одного из винтов крепления крышки аккумуляторного отсека (см. рисунок 2).
Для проведения измерений к приборам АДП-3101 могут быть подключены серийно выпускаемые вибропреобразователи (высокоимпедансные, со встроенными усилителями заряда, симметричные), датчик оборотов (фазоотметчик), датчики или устройства с выходным переменным и плавно меняющимся (или постоянным) напряжением до 10 В.
Прибор АДП-3101 имеет два исполнения:
- обычное - индекс "1";
- взрывозащищенное - индекс "В".
Прибор АДП-3101 (исполнение "В") выполнен в соответствии с ГОСТ 30852.0 и ГОСТ 30852.14 с маркировкой взрывозащиты «Ex nA II T6 Х» и предназначен для работы во взрывоопасных зонах помещений и наружных установок.
Программное обеспечение приборов АДП-3101 (далее - ПО) предназначено для сбора, преобразования, выгрузки в ПК, хранения и анализа измерительной информации.
В состав ПО входят:
1. Метрологически значимый компонент «Внутреннее программное обеспечение блока измерения и индикации».
2. Комплекс «ПО АРМИД-БД», включающий комплексы: «Программное обеспечение загрузки прибора» и «АРМИД®-База Данных», входящие в базовую комплектность поставки
3. Комплексы: «ПО АРМИД®-ЭКСПЕРТ» и «Диагностические программные модули автоматизированной диагностики» (ДПМ), входящие в дополнительную комплектность поставки.
Комплексы «ПО «АРМИД-БД», «ПО АРМИД-ЭКСПЕРТ» и ДПМ являются сервисными, не влияют на метрологические характеристики прибора и работают под операционной системой Windows NT/2000/XP/Vista/7/8/10.
Запись метрологически значимого программного компонента (прошивка) производится в процессе изготовления прибора с помощью специальных программных средств. Конструкция прибора исключает возможность несанкционированного воздействия на программные компоненты и измерительную информацию в процессе эксплуатации.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RU.ИНКО.20001-02 44 |
| Номер версии (идентификационный номер) ПО | не ниже 2.19 |
| Наименование ПО | Внутреннее программное обеспечение блока измерения и индикации |
Метрологические характеристики прибора АДП-3101, указанные в таблице 2, нормированы с учетом ПО.
Метрологически значимая часть ПО имеет уровень защиты от преднамеренных и непреднамеренных изменений по Р 50.2.077-2014 «Высокий».
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Рабочий частотный диапазон измерения параметров вибрационных сигналов и переменного напряжения, Гц | от 0,5 до 20000, с поддиапазонами: от 0,5 до 100; от 0,5 до 200; от 1,25 до 500; от 2,5 до 1000; от 10 до 2000; от 10 до 4000; от 25 до 10000; от 50 до 20000 |
| Неравномерность амплитудно-частотной характеристики (АЧХ) прибора при измерении параметров вибрационных сигналов и переменного напряжения - в диапазоне частот от 0,5 до 20 Гц включ., %, не более - в диапазоне частот св. 20 до 20000 Гц, %, не более Диапазон измерения среднеквадратических значений (далее - СКЗ) переменного напряжения, мВ | ±5 ±3 от 3,16 до 10000 |
| Диапазоны измерения СКЗ параметров вибрационных сигналов, при номинальном коэффициенте преобразования вибропреобразователя 5 пКл/м/с , в режимах: - измерения виброускорения (A), в диапазоне частот от 0,5 до 20000 Гц, м/с | от 0,0632 до 200 |
| Наименование характеристики | Значение характеристики |
| - измерения виброскорости (V) в диапазоне частот от 1 до 20 Гц включ., мм/с в диапазоне частот св. 20 до 20000 Гц, мм/с - измерения виброперемещения (D), в диапазоне частот от 1 до 20 Гц включ., мкм в диапазоне частот св. 20 до 4000 Гц, мкм | от 0,1264 до 1000 от 0,0101 до 400 от 1,01 до 160000 от 0,0051 до 400 |
| Пределы допускаемой основной относительной погрешности измерения параметров вибрационных сигналов и переменного напряжения: - в диапазоне частот от 0,5 до 20 Гц включ., % - в диапазоне частот св. 20 до 20000 Гц, % | ±10 ±6 |
| Пределы допускаемой дополнительной относительной погрешности прибора при измерении параметров вибрационных сигналов и переменного напряжения в рабочих условиях, % | ±8 |
| Максимальный уровень собственных шумов: - для напряжения в диапазоне частот от 0,5 до 20000 Гц, мкВ - для виброускорения в диапазоне частот от 0,5 до 20000 Гц, м/с - для виброскорости: - в диапазоне частот от 1 до 20 Гц включ., мм/с - в диапазоне частот св. 20 до 4000 Гц включ., мм/с - в диапазоне частот св. 4000 до 20000 Гц, мм/с - для виброперемещения: - в диапазоне частот от 1 до 20 Гц включ., мкм - в диапазоне частот св. 20 до 4000 Гц, мкм | не более 600 не более 0,015 не более 0,3 не более 0,03 не более 0,003 не более 150 не более 0,4 |
| Пределы абсолютной погрешности измерения частоты (с включенным режимом коррекции при вычислении 400 линий спектра), Гц | ±1/20 частотного разрешения поддиапазона |
| Пределы дополнительной относительной погрешности прибора при измерении амплитуды от непопадания на среднюю частоту полосы анализа (спектр 400 линий) с включенным режимом коррекции, % | ±2 |
| Диапазоны измерения в режиме «Балансировка»: - частоты вращения, об/мин - фазового сдвига между двумя входными сигналами, ° | от 300 до 12000 от 0 до 360 |
| Погрешности измерений в режиме «Балансировка»: - пределы допускаемой относительной погрешности измерения частоты вращения, % - пределы допускаемой абсолютной погрешности измерения фазового сдвига между двумя входными сигналами, ° | ±1 ±2 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | 20±5 от 30 до 80 от 84 до 106,7 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, при температуре 25 °С, % - атмосферное давление, кПа (мм рт. ст.) | от -10 до +55 90 от 70 до 106,7 (от 537 до 800) |
| Напряжение питания внутренних аккумуляторных батарей, В | от 5,5 до 7,0 |
| Сила потребляемого тока, мА, более | 350 |
| Потребляемая мощность, Вт, не более | 2,5 |
| Г абаритные размеры, мм, не более | |
| - длина | 204 |
| - ширина | 190 |
| - высота | 46 |
| Масса прибора, кг, не более | 2,0 |
| Масса прибора в транспортной таре, кг, не более | 3,5 |
| Средняя наработка на отказ, ч, не менее | 1500 |
| Средний срок службы, лет, не менее | 8 |
| Среднее время восстановления работоспособности прибора, ч, не более | 18 |
наносится на поликарбонатный шильдик на задней стенке корпуса блока измерения и индикации, и на титульные листы руководства по эксплуатации и формуляра методом печати.
Базовая комплектность поставки приборов АДП-3101 указана в таблице 4. Комплектность прибора АДП-3101, поставляемая по дополнительному заказу, указана в таблице 5.
Таблица 4 - Базовая комплектность поставки приборов АДП-3101
| Наименование | Обозначение | Кол. шт. | Примечание |
| Блок измерения и индикации | ИНКО.468160.013 | 1 | |
| Зарядное устройство | - | 1 | Покупное изделие |
| Кабель USB A-B для связи с компьютером | SCUAB - 1,5 | 1 | Покупное изделие |
| Датчик оборотов ДО-01 | ИНКО.303651.008 | 1 | В комплекте |
| Сумка для переноски | - | 1 | Покупное изделие |
| Чехол | ИНКО.322453.005 | 1 | |
| Кабельный переходник LEMO-BNC | ИНКО.685620.076 | 2 | |
| ПО «АРМИД-БД» | ИНКО.467617.001 | 1 диск | ПО внешнего ПК |
| Методика поверки | ИНКО.468160.002МП | 1 экз | |
| Руководство по эксплуатации | ИНКО.468160.002РЭ | 1 экз | |
| Формуляр | ИНКО.468160.002ФО | 1 экз | |
| Копия Ех-сертификата | 1 | Для АДП-3101/В | |
| Вибропреобразователь в комплекте | Опция 1 | Количество и типы согласовываются при заказе прибора | |
| Держатель магнитный | Опция 2 ИНКО.301524.002 | Количество согласовывается при заказе прибора | |
| Кронштейн для установки 3-х вибропреобразователей | Опция 3 ИНКО.301524.005 | 1 | |
| Разъем LEMO | Опция 4 FGG.0B.304.CLAD52 | 2 | Покупное изделие |
| ПО АРМИД®-ЭКСПЕРТ | Опция 5 | 1 диск | ПО внешнего ПК |
| ДПМ | Опция 6 | Перечень ДПМ согласовывается при заказе прибора | |
| Рабочая компьютерная станция инженера-диагноста (компьютер, блок питания, принтер) | Опция 7 | 1 компл. | Конфигурация согласовывается при заказе прибора |
осуществляется по документу ИНК0.468160.002МП «Устройство виброизмерительное портативное АДП-3101. Методика поверки», утверждённому ФБУ "Нижегородский ЦСМ"
30.09.2016 г.
Основные средства поверки:
- генератор сигналов низкочастотный прецизионный Г3-122 (Госреестр № 10237-85), диапазон частот от 0,001 Гц до 2 МГц, выходное напряжение от 0,2 до 2500 мВ (на 50 Ом);
- генератор сигналов специальной формы двухканальный Г6-27М (Госреестр № 51773-12), диапазон частот от 1 мкГц до 5 МГц, выходное напряжение (размах) от 4 мВ до 20 В (высокий импеданс);
- вольтметр универсальный цифровой В7-40/1 (Госреестр № 39075-13). Диапазон измерений: напряжения постоянного тока от 0,01 мВ до 1000 В; напряжения переменного тока (амплитудное значение) от 10-3 В до 1000 В. Пределы основной погрешности измерения: напряжения постоянного тока ±(0,04 %+5 ед. мл. р); напряжения переменного тока ±(0,6 % + 200 ед. мл. р). Диапазон частот от 20 Гц до 100 кГц.
- вольтметр универсальный цифровой быстродействующий В7-43 (Госреестр № 1028385), диапазон измерения: напряжения постоянного тока: от 10-5 В до 1000 В; напряжения
-3
переменного тока (амплитудное значение): от 10 В до 1000 В. Пределы основной погрешности измерения: напряжения постоянного тока: ±(0,1-0,15) %; напряжения переменного тока: ±0,5 %. Диапазон частот от 0,01 до 20 Гц.
- калибратор фазы Ф1-4 (Госреестр № 7922-80). Диапазон частот от 5 Гц до 10 МГц. Диапазон воспроизведения приращений разности фаз 0±360 °. Пределы основной погрешности воспроизведения разности фаз: ±0,03 ° (от 20 Гц до10 кГц), ±0,05 ° (от 10 кГц до 1МГц), ±0,1 ° (от 1 до 10 МГц и от 5 до 20 Гц).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

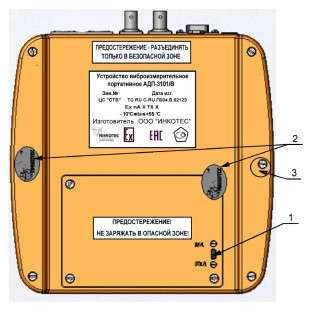

Знак поверки в виде оттиска клейма или наклейки наносится на головку одного из винтов, стягивающих корпус прибора (см. рисунок 2).
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов.
ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений времени и частоты.
ГОСТ Р 8.648-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений переменного электрическогонапряжения до 1000 В в диапазоне частот от 110 до 210 Гц.
ТУ 4277-010-10682495-2007 Технические условия «Устройство виброизмерительное портативное АДП-3101»
| Зарегистрировано поверок | 51 |
| Поверителей | 5 |
| Актуальность данных | 22.11.2024 |
