| Номер в госреестре | 66241-16 |
| Наименование СИ | Каналы измерительные (электрическая часть) единичного экземпляра системы управления рулевого привода |
| Обозначение типа СИ | СУРП |
| Изготовитель | ФКП "НИЦ ракетно-космической промышленности" (РКП), г.Пересвет |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерительные (электрическая часть) единичного экземпляра системы управления рулевого привода СУРП (далее - каналы измерительные) предназначены для измерений относительного сопротивления, электрического сопротивления постоянному току, напряжения и силы постоянного тока, а также для сбора, преобразования, измерения, регистрации, обработки и визуального отображения информации от измерительных преобразователей на стенде №1 Химзавода-филиала АО «Красноярский машиностроительный завод».
Принцип действия каналов измерительных основан на преобразовании аналоговых электрических сигналов, поступающих от потенциометрических датчиков перемещения, электрического сопротивления обмоток шаговых двигателей и напряжения постоянного тока питания шаговых двигателей рулевых машин, а также силы постоянного тока в частотноимпульсные сигналы с помощью устройств аналого-частотного преобразования, затем быстродействующими 32 разрядными аналого-цифровыми преобразователями контроллера в цифровой код для обработки и визуального отображения информации в ПЭВМ.

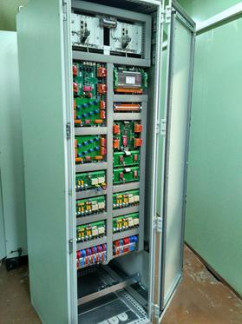

Конструктивно каналы измерительные смонтированы в стойке СУРП, где расположены преобразователи типа АЧП2-11.Ех, АЧП3-15.Ех, АЧП3.М, БИЗ 3-06, БИЗ 3-09, модуль сопряжения типа МСКЧ 3 и контроллер управления и регистрации типа СИКОН ТС 1775-30, с выхода которого по линии связи информация в формате сетевого интерфейса Ethernet поступает в локальную вычислительную сеть (ЛВС).
В ПЭВМ (IBM/PC) с помощью соответствующего программного обеспечения полученные данные обрабатываются, записываются на жесткий диск и одновременно выводятся на экраны мониторов.
Уровень защиты программного обеспечения средний в соответствии с Р 50.2.077-2014.
Программно-математический комплекс системы управления рулевым приводом СУРП предназначен для реализации всех функций системы и состоит из следующих компонентов:
- программа подготовки исходных данных;
- программа пульта оператора СУРП;
- программа экспресс-обработки результатов регистрации;
- динамически загружаемая библиотека «BaseCalcFunc.dll».
Программа подготовки исходных данных предназначена для создания и сопровождения базы исходных данных элементов автоматики.
Программа пульта оператора СУРП предназначена для визуального представления информации, полученной от датчиков и исполнительных элементов СУРП в режиме реального времени, необходимой оператору.
Программа экспресс-обработки результатов испытаний обеспечивает обработку и представление зарегистрированной информации.
Динамически загружаемая библиотека «BaseCalcFunc.dll» предназначена для преобразования информации измерительных каналов СУРП.
К метрологически значимой части программного обеспечения (ПО) относится динамически загружаемая библиотека «BaseCalcFunc.dll». Остальные компоненты ПО относятся к метрологически не значимой части ПО.
Метрологические характеристики СУРП нормированы с учетом метрологически значимой части ПО.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | БСЖК.10.70110-01 12 4 |
| Номер версии (идентификационный номер ПО) | Версия 1 |
| Цифровой идентификатор ПО | 9DB1FB68 |
| Алгоритм вычисления контрольной суммы программного кода | CRC32(IEEE 1059-1993) |
Основные метрологические характеристики каналов измерительных приведены в таблице 2.
Таблица 2 - Основные метрологические характеристики каналов измерительных
| ИК | Состав ИК | Диапазон измерений | Количество каналов, шт | Пределы допускаемой погрешности, % |
| Каналы измерений относительного сопротивления* | БИЗ 3-06, АЧП2-11.Ех, МСКЧ3, СИКОН ТС 177530 | от 5 до 100 % | 4 | ±0,3 (абсолютная погрешность) |
| Каналы измерений электрического сопротивления постоянному току | АЧП3-15.Ех, МСКЧ3, СИКОН ТС 177530 | от 1 до100 Ом | 4 | ±0,3 (приведенная к верхнему значению диапазона измерений) |
| Каналы измерений напряжения постоянного тока | АЧП3.М-01, МСКЧ3, СИКОН ТС 1775-30 | от 0 до 35 В | 6 | ±0,3 (приведенная к верхнему значению диапазона измерений) |
| Каналы измерений силы постоянного тока | БИЗ 3-09, АЧП2-11.Ех, МСКЧ3, СИКОН ТС 177530 | от 4 до 20 мА | 4 | ±0,3 (приведенная к диапазону измерений) |
| Примечание * - Относительное сопротивление - отношение выходного сопротивления потенциометрического датчика к полному его сопротивлению, выраженное в процентах | ||||
Основные технические характеристики каналов измерительных приведены в таблице 3.
Таблица 3 - Основные технические характеристики каналов измерительных
| Характеристика | Значение |
| Напряжение питающей сети переменного тока, В | от 207 до 253 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 20 °С, % - атмосферное давление, кПа | от +5 до +40 до 80 от 84 до 106 |
| Ресурс работы в течение 10 лет, ч, не менее | 12500 |
| Г абаритные размеры стойки СУРП (ширинахвысотахглубина), мм, не более | 600x2000x800 |
наносится на титульный лист Руководства по эксплуатации БСЖК.10.70110.00.00 РЭ типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Каналы измерительные (электрическая часть) единичного экземпляра системы управления рулевого привода СУРП | - | 1 экз. |
| Программно-математический комплекс системы управления рулевым приводом СУРП | - | 1 экз. |
| Комплект ЗИП | - | 1 шт. |
| Руководство по эксплуатации | БСЖК.10.70110.00.00 РЭ | 1 экз. |
| Формуляр | БСЖК.10.70110.00.00 ФО | 1 экз. |
| Методика поверки | БСЖК.10.70110.00.00 МП | 1 экз. |
осуществляется по документу БСЖК.10.70110.00.00 МП «Каналы измерительные (электрическая часть) единичного экземпляра системы управления рулевого привода СУРП. Методика поверки», утвержденному ФГУП «ВНИИМС» в декабре 2016 г.
Основные средства поверки:
- магазин сопротивлений Р4831 (рег. № 6332-77) диапазон воспроизведения сопротивления постоянному току от 0,002 до 111111 Ом, класс точности 0,02/2 • 10-6.
— калибратор универсальный Н4-17 (рег. № 46628-11), пределы допускаемой основной погрешности воспроизведения напряжения постоянного тока на пределе 200 В ±(0,0025% от U + 0,00025% от Цп), где Цп - предел воспроизведения напряжения постоянного тока, U - установленное значение напряжения постоянного тока; пределы допускаемой основной погрешности воспроизведения силы постоянного тока на пределе 20 мА ±(0,004% от I + 0,0005% от 1п), где 1п - предел воспроизведения силы постоянного тока, I - установленное значение силы постоянного тока.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик каналов с требуемой точностью.
Знак поверки наносится на стойку СУРП в виде наклейки и в свидетельство о поверки в виде оттиска клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к каналам измерительным (электрическая часть) единичного экземпляра системы управления рулевого привода СУРП
ГОСТ Р 8.596-2002 ГСИ. Системы измерительные. Метрологическое обеспечение. Общие положения.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А».
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления».
