| Номер в госреестре | 66263-16 |
| Наименование СИ | Установка фотоколориметрическая измерительная |
| Изготовитель | ФГБОУ ВПО "Мордовский государственный университет им.Н.П.Огарева", г.Саранск |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка фотоколориметрическая измерительная (далее по тексту - установка) предназначена для измерения светового потока; коррелированной цветовой температуры; координат цветности в системах XYZ (1931), uv (1960), u'v' (1976).
Принцип действия установки основан на определении мощности излучения посредством измерения абсолютной спектральной плотности излучения, интегрировании её и нахождении полной мощности излучения, попадающей на фотометрическую площадку - торец оптоволоконного ввода, связанного со спектрометром и ПЗС-линейкой. Световой поток определяется как произведение мощности излучения на люмен-эквивалент, который в свою очередь вычисляется как интеграл перекрытия распределения спектральной плотности излучения и относительной спектральной световой эффективности для дневного зрения. Все вычисления производятся автоматически

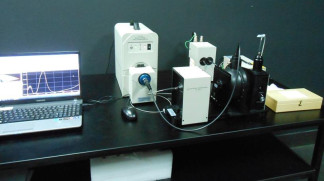

Установка фотоколориметрическая измерительная состоит из фотометрического шара OL IS-7600, многоканального спектрорадиометра OL 770VIS/NIR, вспомогательной лампы AUX LAMP A180 с источником питания OL410-200.
Фотометрический шар OL IS-7600 - металлическая сфера диаметром 1950 мм, состоящая из двух отдельных полушарий, двух портов выхода, дополнительного порта лампы, и внутреннего крепления патрона лампы. Оба полушария легко разъединяются для облегчения установки и замены лампы или частей крепежа.75-дюймовый диаметр сферы может вместить лампу размером до 60-дюймов в длину с максимальной мощностью 200000 люмен. Перед выходным отверстием сферы, а также перед вспомогательной лампой внутри сферы установлены защитные экраны, позволяющие исключить попадание любого прямого излучения. В шаре предусмотрена система охлаждения, состоящая из двух вентиляторов и двух вентиляционных отверстий. Внутренняя поверхность и перегородки каждого полушария покрыты высококачественным отражающим материалом Optolon 2.
Многоканальный спектрорадиометр OL 770VIS/NIR - приемник излучения от сферы, которое поступает через волоконный световод. Спектрорадиометр состоит из спектрографа с вогнутой дифракционной решеткой, термоэлектрически охлаждаемой ПЗС матрицы, источника питания, электронной схемы управления и передачи данных через порт RS 232.
Источник питания OL410-200 - высокоточный источник постоянного тока со следующими характеристиками: максимальная выходная мощность 200 Вт; погрешность установки выходного тока ±0,02%. Он обеспечивает плавное включение и выключения нагрузки.
Программное обеспечение (далее - ПО), входящее в состав установки фотоколоримет-рической измерительной, выполняет функции отображения на экране управляющего компьютера информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части. Метрологически значимая часть программного обеспечения установки представляет программный продукт «OL 770 Application» и прошита в памяти спектрорадиометра OL 770VIS/NIR. Интерфейсная часть ПО представляет программный
продукт «PCS Rad Application Software», запускается на управляющем компьютере и служит для отображения, обработки и сохранения результатов измерений.
Программное обеспечение имеет 2 режима безопасности:
- режим администратора: имеет доступ к редактированию программы измерения, но не самого ПО, и защищен паролем;
- режим пользователя: имеет доступ только к запуску составленной администратором программы измерений и выводу отчетной документации, и защищен вводом пароля и именем пользователя.
Доступ к программному обеспечению исключен паролем на компьютере, обеспечивающим защиту от изменения метрологически значимых данных.
Программное обеспечение (ПО) имеет следующие идентификационные данные:
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OL 770 Application |
| Номер версии (идентификационный номер) ПО | 5.0.3 и выше |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные, если имеются | - |
Программное обеспечение размещается в энергонезависимой памяти спектрорадиомет-ра OL 770VIS/NIR и персонального компьютера. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя, а также наличием логина и пароля.
Установка обновленных версий ПО допускается только представителями предприятия -изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
представлены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Метрологические характеристики | |
| Диапазон показаний светового потока, лм | от 0,01 до 100000,00 |
| Диапазон измерения светового потока, лм | от 8 до 2300 |
| Пределы допускаемой относительной погрешности измерения светового потока, % | ±9 |
| Диапазон измерения координат цветности x y | от 0,0039 до 0,7347 от 0,0048 до 0,8338 |
| Пределы допускаемой абсолютной погрешности измерения координат цветности Ax = Ay | ±0,002 |
| Диапазон измерения коррелированной цветовой температуры, К | от 1500 до 10000 |
| Пределы допускаемой абсолютной погрешности измерения коррелированной цветовой температуры, К | ±25 |
| Технические характеристики | |
| Спектральный диапазон, нм | от 380 до 1100 |
| Шаг сканирования, нм | 0,75 |
| Коэффициент отражения внутренней поверхности шара, не менее | 0,986 |
| Габаритные размеры основных составных частей, мм, не более: - фотометрический шар 2,0м - спектрорадиометр - источник питания OL-410-200 для эталонной лампы - оптоволоконный кабель 770-7G-3.0 - диафрагма - диафрагма - диафрагма |
02x2160x2340 1840x3360x3300 2380x1370x3560 03x3000 00,5x28x81 01,5x28x81 03x28x81 |
| Масса основных составных частей, кг, не более: - фотометрический шар - спектрорадиометр - источник питания OL-410-200 для эталонной лампы | 290 10,2 9,8 |
| Электропитание осуществляется от сети переменного тока с: электропитанием, В частотой, Гц | 220±10 50 |
| Потребляемый ток, А, не более | 16 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +23 до +27 от 45 до 80 от 84 до 107 |
наносится на титульный лист руководства по эксплуатации печатным способом и на корпус фотометрического шара OL IS-7600 рядом методом наклеивания.
Перечень основного и дополнительного оборудования приведен в таблице 3.
Таблица 3
| Наименование | Количество, шт. |
| Установка фотоколориметрическая измерительная зав.номер 001, | |
| состоящая из: | |
| - фотометрический шар OL IS-7600 сер.номер 75436854 | 1 |
| - многоканальный спектрорадиометр OL 770 VIS/NIR сер.номер | |
| 11414163 | 1 |
| - источник питания для вспомогательной лампы OL410-200 | |
| сер.номер 85426797 | 1 |
| - вспомогательная лампа AUX LAMP A180 сер.номер 98563245 | 1 |
| - оптоволоконный кабель 770-7G-3.0 сер. номер 11414163 | 1 |
| - арматура для крепления ламп сер.номер 87496354 | 3 |
| - диафрагмы сер.номер 85234712 | 3 |
| Персональный компьютер | 1 |
| CD-диск с программным обеспечением | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
осуществляется по документу МП 075.М4-15 «Государственная система обеспечения единства измерений. Установка фотоколориметрическая измерительная. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 15 мая 2015 г.
Основные средства поверки:
1 Набор полупроводниковых излучателей (XLD-AC1X01-000-11-ROY, XLD-AC1X01-000-11 -RED, XLD-AC1X01-000-11 -WHS, XLD-AC1X01-000-11 -GRN; ЭТИС-1-4500) из состава Государственного вторичного эталона единицы светового потока непрерывного излучения в диапазоне от 8 до 2300 лм по ГОСТ 8.023-2014
Основные метрологические характеристики:
Диапазон измерения светового потока: от 8 до 2300 лм
Пределы допускаемой относительной погрешности измерений светового потока: ±0,5 %.
2 Набор полупроводниковых излучателей (G1(XLD-AC1X01-000-11- GRN); W1 (XLD-AC 1X01-000-11- WHS); R2(XLD-AC1X01-000-11- RED); B2(XLD-AC1X01-000-11- ROY)) из состава Государственного вторичного эталона единиц координат цвета в диапазонах от 2,5 до 109,0 для Х, от 1,4 до 98,0 для Y, от 1,7 до 107,0 для Z и координат цветности в диапазонах от 0,0039 до 0,7347 для х и от 0,0048 до 0,8338 для у по ГОСТ 8.205-2014
Основные метрологические характеристики:
Диапазон измерения координат цветности: х = от 0,0039 до 0,7347, у = от 0,0048 до 0,8338;
Пределы допускаемой абсолютной погрешности измерений координат цветности:
Sx ^ = 0,0007; Sy z = 0,0006.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель корпуса спектрорадиометра OL 770VIS/NIR из состава установки (место нанесения указано на рисунке 4)
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установке фотоколориметри-ческой измерительной
1 ГОСТ 8.023-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений».
2 ГОСТ 8.205-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений координат цвета и координат цветности».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
