Комплекс светотехнический измерительный, 66264-16

Назначение

Комплекс светотехнический измерительный (далее по тексту - комплекс) предназначен для измерения пространственного распределения силы света, спектральной плотности энергетического потока, яркости, энергетической яркости, энергетического и светового потоков, спектральных коэффициентов отражения и пропускания, координат цвета и цветности в системах XYZ (1931), uv (1960), u'v' (1976), доминирующей длины волны, средней силы света согласно стандартной геометрии А, В.

Описание

Принцип действия комплекса основан на определении энергетических величин излучения: светового потока, яркости, силы света посредством измерения абсолютной спектральной плотности соответствующей энергетической величины, с последующим интегрированием. Излучение попадает на фотометрическую площадку - торец оптоволоконного ввода, связанного со спектрометром и ПЗС-линейкой.

Все вычисления производятся автоматически с помощью программного обеспечения.

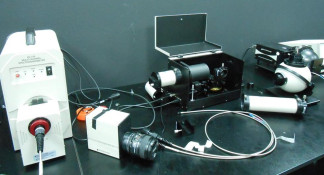

Комплекс состоит из фотометрического шара OL-IS 1800 диаметром 0,457 м, спектрорадиометра OL-770 VIS/NIR, спектрорадиометра OL-770 UV/VIS, яркомера OL 610 CCD, светомерного шара OL IS-670-LED, гониометра OL 700-30 LED GONIOMETR, термостата 700-88TC, источника питания ксеноновых ламп OL 700-23, источника питания для эталонной и вспомогательной ламп OL410-200.

Фотометрический шар IS-1800 представляет собой металлическую сферу с внутренним диаметром 500 мм, покрытую изнутри сернокислым барием с коэффициентом отражения 95-97% в диапазоне длин волн 380-780 нм. Внутри сферы IS-1800 располагается защитный экран и крепления для источников света.

Спектрорадиометры OL 770 VIS/NIR (спектральный диапазон от 380 до 1100 нм) и OL-770 UV/VIS (спектральный диапазон от 200 до 780 нм) представляют собой оптическую систему, состоящую из дифракционной решетки, оптоволокна и ССD-детектора.

Светомерный шар OL IS-670-LED представляет собой металлическую сферу с внутренним диаметром 180 мм, покрытую изнутри политетрафторэтиленом с коэффициентом отражения 99% в диапазоне длин волн 380-780 нм. Внутри сферы OL IS-670-LED располагается защитный экран.

Гониометр OL 700-30 LED GONIOMETR представляет собой прямоугольный металлический корпус, покрытый изнутри черной матовой краской, в котором установлен гониометр, имеющий возможность вращения в одной плоскости от 0 до 1800. На противоположной стороне металлического корпуса по оптической оси подсоединяется оптическое волокно спектрорадиометра. Измерения силы света проводятся в автоматическом режиме и выводятся на экран компьютера.

Управляющий компьютер предназначен для контроля компонентов измерительного комплекса, а также для анализа и обработки полученных данных измерений.

Программное обеспечение

Программное обеспечение (далее по тексту - ПО), входящее в состав комплекса светотехнического измерительного, выполняет функции отображения на экране управляющего компьютера информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части. Метрологически значимую часть ПО представляют: программный продукт «OL-770 Application», прошитый в памяти спектрорадиометров OL-770 VIS/NIR и OL-770 UV/VIS. Интерфейсная часть ПО запускается на управляющем компьютере и служит для отображения, обработки и сохранения результатов измерений; она состоит из управляющей программы ol770.exe; файлов со служебными данными ol770.ini, ol770.sys; системных файлов для соединения спектрорадиометра через интерфейс USB 2.0.

Программное обеспечение (ПО) имеет следующие идентификационные данные:

Таблица 1

Программное обеспечение размещается в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя, а также наличием логина и пароля.

Установка обновленных версий ПО допускается только представителями предприятия -изготовителя.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Технические характеристики

Таблица 2

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации печатным способом и на корпус фотометрического шара OL IS-1800 методом наклеивания.

Комплектность

Перечень основного и дополнительного оборудования приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП 074.М4-15 «Государственная система обеспечения единства измерений. Комплекс светотехнический измерительный. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 15 мая 2015 г.

Основные средства поверки:

1    Набор полупроводниковых излучателей (XLD-AC1X01-000-11-ROY, XLD-AC1X01-000-11 -RED, XLD-AC1X01-000-11 -WHS, XLD-AC1X01-000-11 -GRN, ЭТИС-1-4500) из состава Государственного вторичного эталона единиц силы света непрерывного излучения в диапазоне от 1 до 500 кд и освещенности непрерывного излучения в диапазоне от 1 до 105 лк по ГОСТ 8.023-2014

Основные метрологические характеристики:

Диапазон измерений силы света: 1 - 900 кд;

Пределы допускаемой относительной погрешности измерений силы света: ±0,3 %.

2    Набор полупроводниковых излучателей (XLD-AC1X01-000-11-ROY, XLD-AC1X01-000-11 -RED, XLD-AC 1X01-000-11 -WHS, XLD-AC 1X01-000-11 -GRN; ЭТИС-1-4500) из состава Государственного вторичного эталона единицы светового потока непрерывного излучения в диапазоне от 8 до 2300 лм по ГОСТ 8.023-2014

Основные метрологические характеристики:

Диапазон измерения светового потока: 8 - 2300 лм

Пределы допускаемой относительной погрешности измерений светового потока: ±0,5 %

3    Набор полупроводниковых излучателей (G1(XLD-AC1X01-000-11- GRN); W1 (XLD-AC 1X01-000-11- WHS); R2(XLD-AC1X01-000-11- RED); B2(XLD-AC1X01-000-11- ROY)) из состава Государственного вторичного эталона единиц координат цвета в диапазонах от 2,5 до 109,0 для Х, от 1,4 до 98,0 для Y, от 1,7 до 107,0 для Z и координат цветности в диапазонах от 0,0039 до 0,7347 для х и от 0,0048 до 0,8338 для у по ГОСТ 8.205-2014

Основные метрологические характеристики:

Диапазон измерения координат цветности: х = 0,0039 - 0,7347, у = 0,0048 - 0,8338;

Пределы допускаемой абсолютной погрешности измерений координат цветности:

Sx ^ = 0,0007; Sy z = 0,0006.

4    Источник яркости из состава Государственного вторичного эталона единицы яркости непрерывного излучения в диапазоне от 10-4 до 104 кд/м2 по ГОСТ 8.023-2014

Основные метрологические характеристики:

Диапазон измерения яркости 100 - 10000 кд/м ;

-2

Пределы допускаемой относительной погрешности измерений яркости ±0,5-10" .

5    Набор отражающих мер координат цвета и координат цветности и набор мер спектрального коэффициента пропускания и координат цветности из состава Государственного вторичного эталона единиц координат цвета в диапазонах от 2,5 до 109,0 для Х, от 1,4 до 98,0 для Y, от 1,7 до 107,0 для Z и координат цветности в диапазонах от 0,0039 до 0,7347 для х и от 0,0048 до 0,8338 для у по ГОСТ 8.205-2014

Основные метрологические характеристики:

Диапазон измерений по шкале координат цвета (для источников освещения типа А,С и D65) по ГОСТ 8.205-2014:

Х = 2,5 - 109,0

Y= 1,4 - 100,0 Z= 1,7 - 118,2

Абсолютные погрешности:

Пропускающие меры: SX = SY = 0,08, SZ = 0,10 Отражающие меры: SX = SY = 0,20, SZ = 0,25 Диапазон измерений по шкале координат цветности: х=0,0039 - 0,7347 у=0,0048 - 0,8338

Абсолютные погрешности: Sx = 0,0007 - 0,007; Sy = 0,0006 - 0,006

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на переднюю панель корпуса спектрорадиометра OL 770VIS/NIR из состава комплекса (место нанесения указано на рисунке 1)

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы

1    ГОСТ 8.023-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений».

2    ГОСТ 8.205-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений координат цвета и координат цветности»
