Комплекс гониофотометрический, 66265-16

Назначение

Комплекс гониофотометрический (далее по тексту - комплекс) предназначен для измерения фотометрических характеристик светодиодных светильников, источников света и другого светотехнического оборудования (далее по тексту - источники света).

Описание

Принцип действия комплекса заключается в определении при помощи гониометра, вращающего источник света, и статичного фотометра, последовательно измеряющего силу света геометрических лучей (пространственных конусов) в любой точке пространства, пространственного распределения силы света, светового потока и освещенности источников света.

Комплекс состоит из гониометра 002000В, контроллера гониометра СТ400, цифрового многофункционального измерителя мощности PF 2010A, цифрового источника питания постоянного напряжения и тока WY3010, блока питания переменного тока DPS1060, фотометра ID-1000, управляющего компьютера.

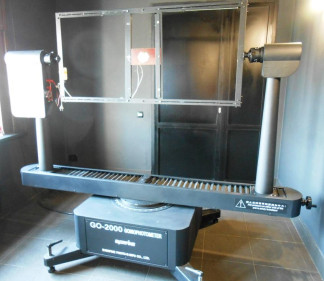

Гониометр G0-2000А (горизонтальный гониометр) представляет собой систему определения распределения силы света и измерения общего светового потока от различных источников света. Гониометр фиксирует и точно ориентирует измеряемый образец, а также осуществляет контроль угла поворота по осям.

Контроллер гониометра СТ400, цифровой многофункциональный измеритель мощности PF 2010A, цифровой источник питания постоянного напряжения и тока WY3010 расположены в стойке питания.

Контроллер гониометра CT400 предназначен для обмена данными между устройствами с высокой скоростью. Контроллер позволяет контролировать поворот гониометра. Оснащен пультом дистанционного управления.

Фотометр ID-1000 преобразует поступающий свет в фототок, который передается для обработки на компьютер.

Управляющий компьютер предназначен для контроля компонентов измерительной системы, а также для анализа и обработки полученных данных измерений.

Программное обеспечение

Комплекс в режиме автоматического измерения силы света, светового потока, световой отдачи работает под управлением компьютера с предустановленным программным обеспечением (далее по тексту - ПО).

Программный продукт «GOSoft» предназначен для управления всей системой, соединяет систему и блок управления гониометра, а также выполняет команды пользователя: задание начальных параметров измерений, настройки элементов, принимающих участие в измерениях, отслеживании процесса измерения и визуального отображения результатов измерений. ПО состоит из управляющей программы GO-Soft.exe; файлов с данными измерений и обработанными данными измерений, а также системных файлов для соединения измерительной части с управляющим компьютером через интерфейс RS-232.

Доступ к программному обеспечению исключен логином и паролем на компьютере, обеспечивающими защиту от изменения метрологически значимых данных.

Программное обеспечение (ПО) имеет следующие идентификационные данные:

Таблица 1

Программное обеспечение размещается в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя, а также наличием логина и пароля.

Установка обновленных версий ПО допускается только представителями предприятия -изготовителя.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Технические характеристики

представлены в таблице 2.

Таблица 2

* - диапазон измерений силы света до 150000 кд и светового потока до 250000 лм обеспечивается линейностью фотометра

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации печатным способом, а также на корпус гониометра G0-2000А методом наклеивания

Комплектность

Перечень основного и дополнительного оборудования приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП 073.М4-15 «Государственная система обеспечения единства измерений. Комплекс гониофотометрический. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 14 июля 2015 г.

Основные средства поверки:

1    Набор полупроводниковых излучателей (XLD-AC1X01-000-11-R0Y, XLD-AC1X01-000-11 -RED, XLD-AC 1X01-000-11 -WHS, XLD-AC 1X01-000-11 -GRN, ЭТИС-1-4500) из состава Государственного вторичного эталона единиц силы света непрерывного излучения в диапазоне от 1 до 500 кд и освещенности непрерывного излучения в диапазоне от 1 до 105 лк по ГОСТ 8.023-2014

Основные метрологические характеристики:

Диапазон измерений силы света: от 1 до 900 кд;

Пределы допускаемой относительной погрешности измерений силы света: ±0,3 %;

2    Набор полупроводниковых излучателей (XLD-AC1X01-000-11-ROY, XLD-AC1X01-000-11 -RED, XLD-AC 1X01-000-11 -WHS, XLD-AC 1X01-000-11 -GRN; ЭТИС-1-4500) из состава Государственного вторичного эталона единицы светового потока непрерывного излучения в диапазоне от 8 до 2300 лм по ГОСТ 8.023-2014

Основные метрологические характеристики:

Диапазон измерения светового потока: от 8 до 2300 лм

Пределы допускаемой относительной погрешности измерений светового потока: ±0,5 %

3    Осветитель эталонный телецентрический "ЭТО-2" из состава Государственного вторичного эталона единиц силы света непрерывного излучения в диапазоне от 1 до 500 кд и освещенности непрерывного излучения в диапазоне от 1 до 105 лк по ГОСТ 8.023-2014

Основные метрологические характеристики:

Диапазон измерений силы света: от 1 до 30000 кд Диапазон измерения освещенности: от 1 до 100000 лк;

Пределы допускаемой относительной погрешности измерений силы света: ±0,3 %. Пределы допускаемой относительной погрешности измерений освещенности: ±0,3 %. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Нормативные документы, устанавливающие требования к комплексу гониофотометри-ческому

ГОСТ 8.023-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений».
