| Номер в госреестре | 66266-16 |
| Наименование СИ | Линейки измерительные металлические |
| Изготовитель | ООО НПП "Челябинский инструментальный завод", г.Челябинск |
| Год регистрации | 2016 |
| Срок свидетельства | 29.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Линейки измерительные металлические (далее - линейки) предназначены для абсолютных измерений линейных размеров путем непосредственного сравнения со шкалой.

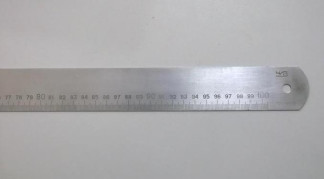

Линейки измерительные представляют собой металлическую ленту, на которой нанесены одна или две шкалы в виде штрихов через 1 мм. Каждый сантиметровый штрих шкалы линеек имеет числовое обозначение, указывающее расстояние в сантиметрах до этого штриха от начала шкалы.
Линейки изготавливаются:
- с двумя шкалами;
- с одной шкалой.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы измерений линеек, мм | 150; 300; 500; 1000; 1500; 2000; 3000. |
| Допускаемое отклонение от номинальных значений длины | |
| шкалы и расстояния между любым штрихом и началом или | |
| концом шкалы, мм: | |
| - до 300 мм включ. | ±0,10 |
| - св. 300 до 500 мм включ. | ±0,15 |
| - св. 500 до 1000 мм включ. | ±0,20 |
| - св. 1000 до 1500 мм включ. | ±0,25 |
| - св. 1500 до 2000 мм включ. | ±0,30 |
| - св. 2000 до 3000 мм включ. | ±0,60 |
| Допускаемое отклонение от номинальных значений длин сантиметровых делений шкалы, мм | ±0,10 |
| Допускаемое отклонение от номинальных значений длин миллиметровых делений шкалы, мм | ±0,05 |
| Допускаемое отклонение от прямолинейности торцовой грани, мм, для линеек с пределами измерений: - 150; 300 и 500 мм - 1000 мм и более | 0,04 0,08 |
| Допускаемое отклонение от перпендикулярности торцовой грани к продольному ребру, минут | ±10 |
| Допускаемый просвет между плоскостью линейки и поверочной плитой, не более, мм, для линеек с длиной шкалы 150; 300 и 500 мм 1000 мм свыше 1000 мм |
0,5 0,7 1 |
| Шероховатость торцовых граней, Ra, мкм | 2,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Климатические условия применения: - рабочий диапазон температур окружающего воздуха, °С | от -10 до +40 |
| - относительная влажность воздуха, при температуре 25 °С, % | от 0 до 98 |
| Г абаритные размеры (длинна х ширина х высота), не более, мм, для линеек с пределом измерения: 150 мм | 175х22х1 |
| 300 мм | 325х22х1 |
| 500 мм | 525х22х1 |
| 1000 мм | 1040х40х2 |
| 1500 мм | 1550х40х2 |
| 2000 мм | 2050х40х2 |
| 3000 мм | 3050х40х2 |
| Масса, не более, кг, для линеек с пределом измерения: 150 мм | 0,020 |
| 300 мм | 0,030 |
| 500 мм | 0,050 |
| 1000 мм | 0,250 |
| 1500 мм | 0,400 |
| 2000 мм | 0,500 |
| 3000 мм | 0,750 |
наносится на паспорт линеек типографским методом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Линейка | 1 шт. | |
| Паспорт | 1 экз. |
осуществляется по документу МИ 2024-89 «Линейки измерительные металлические. Методика поверки».
Основные средства поверки:
Линейка контрольная с отсчетными лупами, диапазон от 0 до 1000 мм;
Набор щупов № 1-75 диапазон от 0,02 мм до 0,10 мм;
Набор щупов № 3-100 диапазон от 0,50 мм до 1,00 мм;
Угломер с нониусом тип 2;
Образцы шероховатости поверхности по ГОСТ 9378-93 или детали-образцы с параметром шероховатости Ra=2,5 мкм;
Штангенциркуль ШЦ-11-250-0,05, диапазон от 0 до 250 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки или оттиска поверительного клейма наносится на свидетельство о поверке или в паспорт.
приведены в паспорте на линейки измерительные металлические.
Нормативные документы, устанавливающие требования к линейкам измерительным металлическим
ГОСТ 427-75 «Линейки измерительные металлические. Технические условия»
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
