| Номер в госреестре | 66269-16 |
| Наименование СИ | Датчики смещения |
| Обозначение типа СИ | ДС4-30 |
| Изготовитель | ОАО "НПО по исследованию и проектированию энергетического оборудования им.И.И.Ползунова" (ЦКТИ), г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 29.12.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики смещения ДС4-30 (далее - датчик) предназначены для бесконтактного измерения смещения (расширения) объекта и преобразования в выходной унифицированный сигнал постоянного тока.
Принцип действия датчика основан на преобразовании сигнала переменного напряжения, поступающего на него, в напряжение постоянного тока, пропорциональное смещению или относительному расширению ротора генератора.
Бесконтактный трансформатор смещения (ТС30) является чувствительным элементом датчика и состоит из первичной (задающей) и вторичной (приемной) катушек индуктивности. Первичная катушка запитывается от генератора током высокой частоты и создает в пространстве вокруг себя электромагнитное поле. В результате взаимодействия вихревых токов в объекте контроля и задающего поля во вторичной катушке индуцируется напряжение высокой частоты, пропорциональное смещению объекта, и поступает на измерительный преобразователь смещения (ИПС4-30). ИПС4-30 производит преобразование напряжения высокой частоты в сигнал постоянного тока, пропорциональный смещению объекта. Далее сигнал о смещении обрабатывается и поступает на встроенное табло ИПС4-30, на котором отображаются результаты измерения в режиме реального времени. Настройка датчика на необходимый диапазон измерения смещения (Sr) производится с помощью кнопок, расположенных на лицевой панели ИПС4-30

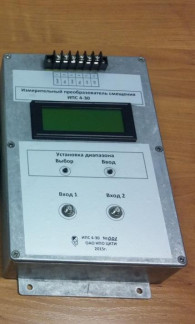

Конструктивно датчик состоит из бесконтактного трансформатора смещения (ТС30), соединенного радиочастотным кабелем с измерительным преобразователем смещения (ИПС4-30). ТС30 представляет собой конструкцию неразборного типа и располагается в непосредственной близости от объекта контроля. Электронные элементы ИПС4-30 размещены в металлическом корпусе промышленного типа.
Датчик смещения ДС4-30 имеет встроенное программное обеспечение (ПО) ИПС4-30, которое предназначено для аналого-цифрового преобразования входных сигналов от бесконтактного трансформатора смещения ТС30, их обработки и выдачи информации
о смещении контролируемого объекта в цифровом виде на встроенное табло ИПС4-30 в режиме реального времени.
Уровень защиты программного обеспечения «С редний» в соответствии с Р 50.2. 077-2014.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ИПС4-30 |
| Номер версии (идентификационный номер) ПО | ver.1.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Минимальный диапазон измерений смещения, мм | от 0 до 4 * |
| Максимальный диапазон измерений смещения, мм | от 0 до 30 * |
| Пределы допускаемой основной приведенной погрешности измерений смещения, % | ±2,5 |
| Номинальное значение коэффициента преобразования, мА/мм где: Sr (мм)- рабочий диапазон измерений смещения | 16/Sr |
| Пределы допускаемого относительного отклонения действительного значения коэффициента преобразования от номинального значения, % | ±2,5 |
| Нелинейность амплитудной характеристики коэффициента преобразования в диапазоне измерений смещения, %, не более | ±5,0 |
| Диапазон измерения постоянного тока на выходе датчика, мА | от 4 до 20 |
| Пределы допускаемой абсолютной погрешности измерений смещения по электронному индикатору, мм | ±0,3 |
| Пределы допускаемой дополнительной приведенной погрешности измерений, вызванной отклонением зазора между трансформатором смещения и контрольной поверхностью на ±1,5 мм от номинального значения, % | ±2,5 |
| Пределы допускаемой дополнительной приведенной погрешности измерений, вызванной изменением температуры окружающей среды, в диапазоне рабочих температур (относительно температуры 20°С): - трансформатора смещения, % - измерительного преобразователя, % | ±5 ±3,5 |
| Пределы допускаемой дополнительной приведенной погрешности измерений, вызванной влиянием относительной влажности, % | ±2 |
| Сопротивление нагрузки для выходного сигнала, Ом | 500 |
| Примечание:*диапазон зависит от величины измеряемого смещения в конкретном изделии. |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| напряжение питания постоянного тока, В | 24±6 |
| Потребляемый ток, мА, не более | 200 |
| Время установления рабочего режима после включения питания, мин, не более | 30 |
| Габаритные размеры трансформатора смещения ТС30, мм, не более: | |
| длина | 120 |
| ширина | 56 |
| высота | 30 |
| Габаритные размеры измерительного преобразователя смещения ИПС4-30, мм не более: | |
| длина | 252 |
| ширина | 146 |
| высота | 56 |
| Масса трансформатора смещения ТС30 с кабелем, кг, не более | 1,15 |
| Масса измерительного преобразователя смещения ИПС4-30, кг, не более | 0,95 |
| Условия эксплуатации: температура окружающей среды, °С: для трансформатора смещения ТС30 для измерительного преобразователя смещения ИПС4-30 относительная влажность,%, не более: для измерительного преобразователя смещения ИПС4-30 при температуре 30°С для трансформатора смещения ТС30 при температуре 35°С | от +5 до +120 от +5 до+60 80 95 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 10 15000 |
наносится на корпуса ТС30 и ИПС4-30 методом металлопластики, на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик смещения: | ДС4-30 | 1 шт. |
| Трансформатор смещения с кабелем (10 м) | ТС-30 | 1 шт. |
| Измерительный преобразователь смещения | ИПС4-30 | 1 шт. |
| Руководство по эксплуатации | 4277-073-05762252 -2015 РЭ | 1 экз. |
| Методика поверки | 4277-073-05762252- 2015 МП | 1 экз. |
| Паспорт | 4277-073-05762252- 2015 ПС | 1 экз. |
осуществляется по документу 4277-073-05762252- 2015 МП «Датчики смещения ДС4-30 Методика поверки», утвержденному ФГУП «ВНИИМ им Д.И. Менделеева» 11 февраля 2016 г. Основные средства поверки:
-индикатор часового типа с ценой деления 0,01 мм ИЧ 50, рег. №40287-08, пределы измерений 0,0 - 50,0 мм, цена деления 0,01 мм;
-мультиметр цифровой 34401А, рег. №54848-13, диапазон измеряемых СКЗ переменных напряжений от 1 мВ до 750 В, пост. тока от10 мА до 3 А, базовая погрешность ±0,005 %;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в раздел «ПОВЕРКА» паспорта и на лицевую панель корпуса измерительного преобразователя смещения ИПС4-30.
приведены в эксплуатационном документе.
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2 «Датчики смещения ДС4-30. Технические условия 4277-073-05762252-2015 ТУ».
