Государственный реестр средств измерений

Система весоизмерительная многоканальная JW-150J5, 66273-16

66273-16
Система весоизмерительная многоканальная JW-150J5 (далее - система) предназначена для измерений нагрузок в единицах массы, воздействующих на опорные точки самолета.
Карточка СИ
Номер в госреестре 66273-16
Наименование СИ Система весоизмерительная многоканальная
Обозначение типа СИ JW-150J5
Изготовитель "Vishay Precision Group", США
Год регистрации 2016
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Система весоизмерительная многоканальная JW-150J5 (далее - система) предназначена для измерений нагрузок в единицах массы, воздействующих на опорные точки самолета.

Описание

Принцип действия системы основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под воздействием нагрузки, в электрический сигнал, передаваемый в приборный блок для индикации результата измерений в единицах массы.

Конструктивно система состоит из 3 независимых измерительных каналов, включающих в себя 3 тензорезисторных датчика и приборного блока.

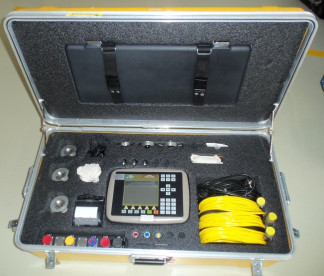

Приборный блок представляет собой контейнер, на внутренней панели которого находится индикаторное табло, на котором индицируется нагрузка каждого измерительного канала. Так же на внутренней панели приборного блока расположены органы управления системой, разъёмы для подключения кабелей связи с датчиками.

Пломбировка системы изготовителем не предусмотрена.

Программное обеспечение

Программное обеспечение (ПО) встроено в приборный блок и жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, передаче, обработке, хранению и представлению измерительной информации.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

JW

Номер версии (идентификационный номер) ПО

1.2.106.1

Идентификация программы: для просмотра версии ПО необходимо нажать кнопку Info, ввести пароль, выбрать меню System Information, после чего отобразится версия ПО (SW Version).

Защита ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Наименование параметра

Значения параметра

Диапазон измерений нагрузок, т

от 2,3 до 23

Пределы допускаемой относительной погрешности измерений нагрузок, %

±0,1

Г абаритные размеры (длина; ширина; высота), мм

940; 508; 330

Масса, кг

35

Параметры электрического питания от сети переменного тока:

-    напряжение, В

-    частота, Гц

от 220 до 240 от 50 до 60

Потребляемая мощность, В • А, не более

100

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при температуре + 25 °С, %

от + 15 до + 35 от 45 до 85

Вероятность безотказной работы за 1000 часов

0,95

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на внутренней панели приборного блока, в виде наклейки.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Количество

Система весоизмерительная многоканальная JW-150J5

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки МП 2301-288-2016

1 экз.

Поверка

осуществляется по документу МП 2301-288-2016 «Система весоизмерительная многоканальная JW-150J5. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12.09.2016 г.

Основные средства поверки: машины силовоспроизводящие 1-го разряда по ГОСТ 8.640-2014.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на индикаторное табло приборного блока.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

1    ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы.

2    Техническая документация производителя.

Зарегистрировано поверок 12
Поверителей 1
Актуальность данных 21.09.2024
