Государственный реестр средств измерений

Вакуумметры электронные со встроенным дисплеем MP7ER и MP7FR, 66274-16

66274-16
Вакуумметры электронные со встроенным дисплеем MP7ER и MP7FR предназначены для измерения абсолютного давления.
Карточка СИ
Номер в госреестре 66274-16
Наименование СИ Вакуумметры электронные со встроенным дисплеем
Обозначение типа СИ MP7ER и MP7FR
Изготовитель "Televac A Division of The Fredericks Company", США
Год регистрации 2016
Срок свидетельства 29.12.2021
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Вакуумметры электронные со встроенным дисплеем MP7ER и MP7FR предназначены для измерения абсолютного давления.

Описание

Принцип действия вакуумметров электронных со встроенным дисплеем MP7ER и MP7FR основан на использовании принципа холодной эмиссии.

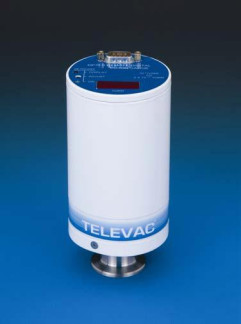

Вакуумметры электронные со встроенным дисплеем MP7ER и MP7FR состоит из единого корпуса, в котором расположены двойной инверсно-магнетронный датчик с холодным катодом и встроенная электроника. Показания измеряемой величины отображаются на жидкокристаллическом дисплее. Вакуумметры электронные со встроенным дисплеем MP7ER и MP7FR оснащены цифровым интерфейсом RS 485. Двойной инверсно-магнетронный датчик с холодным катодом представляет собой цилиндрический корпус, на который подается нулевой потенциал (катод), и анод с высоким положительным зарядом, расположенный в центре ионизационной камеры.

Программное обеспечение

Микропроцессорное программное обеспечение вакуумметров электронных со встроенным дисплеем MP7ER и MP7FR встроенное, обеспечивает управление и диагностику прибора, обработку сигналов и связь с внешними устройствами через интерфейс.

Идентификационные данные встроенного ПО вакуумметров электронных со встроенным дисплеем MP7ER и MP7FR приведены в таблице 1.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное данные (признаки) программного обеспечения

Значение идентификационных данных программного обеспечения вакуумметров электронных со встроенным дисплеем:

MP7ER

MP7FR

Идентификационное наименование программного обеспечения

«MP7ER Firmware»

«MP7FR Firmware»

Номер версии (идентификационный номер) программного обеспечения

V2.57E (lin) V2.57F (log)

V2.57F

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

0х1252FA1C (lin) 0х1243FB1C (log)

0х2352FD1C

Алгоритм вычисления цифрового идентификатора программного

CRC 32

CRC 32

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение характеристик вакуумметров электронных со встроенным дисплеем:

MP7ER

MP7FR

Диапазон измерений, Па (мм рт.ст.)

от 1,33 10-6 до 1 (от 110-8 до 7,5 10-3)

от 1,33 10-8 до 1 (от 110-10 до 7,5 10-3)

Выходной аналоговый сигнал, В

от 0 до 10 (линейный или логарифмический)

от 0 до 10 (логарифмический)

Пределы допускаемой относительной основной погрешности, % от измеряемой величины:

-    в диапазоне от 1,33 10-8 до 1,33 10-6 Па, включ.

10 8 (от 110" до 110" мм рт.ст., включ.)

-    в диапазоне от 1,33 10-6 до 6,6710-4 Па, включ. (от 1 10-8 до 5 10-6 мм рт.ст., включ.)

-    в диапазоне свыше 6,67-10-4 до 1 Па, включ. (свыше 5 10-6 до 7,5 • 10-3 мм рт.ст., включ.)

±50

±35

±70

±50

±35

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение характеристик вакуумметров электронных со встроенным дисплеем MP7ER и MP7FR

Напряжение питания, В

24

Потребляемая мощность, Вт, не более

8

Г абаритные размеры средства измерений, мм, не более

-    диаметр

-    высота

69,9

147,6

Масса, кг, не более

0,55

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, % не более

от +10 до +50 90

Знак утверждения типа

наносится на титульном листе руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Вакуумметр электронный со встроенным дисплеем MP7ER или MP7FR

1 шт.

Кабель

по заказу

Руководство по эксплуатации

1 экз.

Методика поверки

РТ-МП-3476-443-2016

1 экз.

Поверка

осуществляется по документу РТ-МП-3476-443-2016 «ГСИ. Вакуумметры электронные со встроенным дисплеем MP7ER и MP7FR. Методика поверки», утвержденному ФБУ «Ростест-Москва» 05.09.2016 г.

Основные средства поверки:

Установка вакуумметрическая эталонная 2-го разряда ВАТТ УВЭ-3 c диапазоном измерения абсолютного давления от 110- до 110 Па, с допускаемой относительнойпогрешностью ±10 % в диапазоне от 1 10 до 110 Па и ±15 % в диапазоне от 110 до 1-10 Па (Госреестр № 53639-13);

Рабочий эталон 2-ого разряда по ГОСТ 8.107-81, с диапазоном измерений от 7-10-9 до 1 • 10-1 Па, с допускаемой относительной погрешностью ±10 % в диапазоне от 1 • 10-7 до 1 • 10-1 Па и ±30 % в диапазоне от 7-10" до 1,1-10 Па (Регистрационный номер 3.6.АЕФ.001.2015);

Мультиметр цифровой 34401А с диапазоном измерения напряжения постоянного тока до 10 В, с относительной погрешностью ±[0,0035 % от измеряемой величины + 0,0005 % от верхнего предела измерений] (Госреестр № 54848-13);

Источник питания постоянного тока Б5-93, с наибольшим значением напряжения 50 В и с пределами допускаемой погрешности по выходному напряжению: ±(0,001U+0,3) В, в диапазоне до 30 В и ±(0,001U+0,5) В, в диапазоне свыше 30 В (Госреестр № 51394-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится, в виде оттиска поверительного клейма, на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 110-8 - 1103 Па

Техническая документация изготовителя Televac a Division of the Fredericks Company, США

66274-16
Номер в ГРСИ РФ:
66274-16
Производитель / заявитель:
"Televac A Division of The Fredericks Company", США
Год регистрации:
2016
Cрок действия реестра:
29.12.2021
