| Номер в госреестре | 66277-16 |
| Наименование СИ | Системы дозиметрические |
| Обозначение типа СИ | Landauer microStar |
| Изготовитель | Компания "Landauer Europe SAS", Франция |
| Год регистрации | 2016 |
| Срок свидетельства | 29.12.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы дозиметрические Landauer microStar предназначены для измерения индивидуальных эквивалентов дозы Hp (10) и Hp (0,07) в полях фотонного, бета- и нейтронного
излучений.
Принцип действия систем дозиметрических Landauer microStar (далее системы microStar) основан на применении технологии оптически стимулированной люминесценции (ОСЛ), когда аккумулированная в веществе детектора энергия ионизирующего излучения преобразуется в энергию светового потока (люминесценцию) под действием специального источника света.
Система microStar состоит из следующих компонентов:
- считывающее устройство microStar (считыватель microStar);
- индивидуальные дозиметры типов InLight+GA, InLight+BA и InLight nanoDot;
- устройство для обнуления (оптического отжига) дозиметров;
- сканер штрих-кода;
- персональный компьютер (ПК) с установленным программным обеспечением (ПО).
В качестве детектора ионизирующего излучения в индивидуальных дозиметрах применяется оксид алюминия (Al2O3:C). Система microStar обеспечивает снятие показаний индивидуальных дозиметров с помощью считывающего устройства microStar и ПО, установленного на ПК. Считывание показаний осуществляется путем оптического возбуждения детектора с помощью светоизлучающих диодов и регистрации его оптически стимулированной люминесценции (ОСЛ) фотоэлектронным умножителем. Интенсивность ОСЛ пропорциональна величине накопленной детектором дозы и интенсивности возбуждающего света. По известной интенсивности оптического возбуждения в ПО автоматически производится расчет значений индивидуальных эквивалентов дозы Hp (10) и Hp (0,07).
С помощью USB-кабеля считывающее устройство microStar и сканер штрих-кода соединяются с ПК, на котором установлено ПО microStar, обеспечивающее управление процессом измерений, запись и анализ данных, а также управление базой данных. На передней панели считывающего устройства microStar находятся поворотный переключатель режимов измерений и два световых индикатора, которые обеспечивают управление работой считывателя и контроль его работы.
Система microStar обеспечивает измерение:
- индивидуального эквивалента дозы Hp (10) в полях фотонного излучения (с дозиметрами типа
InLight+GA и InLight+BA);
- индивидуального эквивалента дозы Hp (0,07) в полях фотонного излучения (с дозиметрами
типа InLight+GA, InLight+BA и InLight nanoDot);
- индивидуального эквивалента дозы Hp (0,07) в полях бета-излучения (с дозиметрами типа InLight+GA);
- индивидуального эквивалента дозы Hp (10) в полях нейтронного излучения (с дозиметрами типа InLight+BA).
Индивидуальные дозиметры типа InLight+GA для измерений в полях фотонного и бета- излучений и индивидуальные дозиметры типа InLight+BA в полях фотонного и нейтронного излучений состоят из 4 элементов, упакованных в пластиковый корпус. Каждый элемент представляет собой диск из оксида алюминия (А120з:С) диаметром 4 мм, закрытый фильтром из определенного материала заданной толщины. Один из элементов дозиметров типа InLight+BA обладает чувствительностью к тепловым нейтронам.
Индивидуальные дозиметры типа InLight+GA и InLight+BA помещаются в пластиковые держатели, которые крепятся на одежду на груди пользователя.
На наклейке на корпусе дозиметров типа InLight+GA и InLight+BA нанесен серийный номер индивидуального дозиметра и соответствующий ему штрих-код. Этот номер должен быть введен в соответствующее поле ПО до начала считывания дозиметра либо вручную, либо с помощью сканера штрих-кода.
Индивидуальные дозиметры типа InLight nanoDot состоят из одного элемента, диска из оксида алюминия (Al2O3:C), в пластиковом корпусе. Эти дозиметры предназначены для измерений индивидуального эквивалента дозы Hp (0,07) в медицинских полях фотонного
излучения и, при соответствующей калибровке, могут применяться как в диагностической радиологии, так и в лучевой терапии.
Индивидуальные дозиметры типа InLight nanoDot непосредственно помещаются в точку проведения измерений (на тело пациента или на фантом).
На наклейке на корпусе дозиметров типа InLight nanoDot нанесен серийный номер индивидуального дозиметра и соответствующий ему QR-код. Этот номер должен быть введен в соответствующее поле ПО до начала считывания дозиметра либо вручную, либо с помощью сканера штрих-кода.
Индивидуальные дозиметры на основе ОСЛ допускают повторное считывание (при каждом последующем считывании теряется менее 0,5 % накопленной информации).

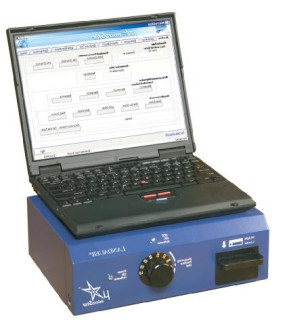

Считывающее устройство microStar является компактным и может быть использоваться как стационарно на объекте, так и в полевых условиях.
Диагностика состояния системы microStar включает в себя следующие процедуры контроля качества: определение контрольных показаний считывающего устройства microStar для контроля его функционирования, калибровку считывающего устройства для определения параметров измерений, а также снятие показаний индивидуальных дозиметров контроля качества для контроля стабильности калибровки считывателя. Все данные, связанные с калибровкой считывающего устройства microStar, хранятся в ПО системы microStar.
Индивидуальные дозиметры типа InLight+GA, InLight+BA и InLight nanoDot могут быть использованы повторно. Обнуление индивидуальных дозиметров производится с помощью устройства для оптического отжига дозиметров путем засветки интенсивным потоком света всех элементов дозиметров в течение заданного времени.
ПО системы microStar включает встроенное ПО считывающего устройства microStar и внешнее ПО, которое установлено на ПК.
К встроенному ПО у пользователя нет доступа. Оно полностью закрыто и защищено от стороннего вмешательства и не является метрологически значимым.
Внешнее ПО является метрологически значимым и выполняет функции управления считыванием показаний индивидуальных дозиметров, расчета доз, отображения результатов измерений индивидуальных дозиметров, а также управления настройками системы microStar (калибровками считывателя, поправочными коэффициентами и т.п.).
Внешнее ПО microStar построено на использовании меню с вкладками, предназначенными для выполнения следующих функций:
- Считывание - считывание показаний индивидуальных дозиметров и определение контрольных показаний считывающего устройства microStar.
- Калибровка - калибровка считывающего устройства microStar.
- Работник - работа с записями о работнике (создание, редактирование и удаление) и закрепление записей за определенным индивидуальным дозиметром.
- Импорт/Экспорт - импорт данных, связанных с индивидуальными дозиметрами, и экспорт данных с отчетами.
- Тест. оборудов. - тестирование оборудования и диагностика.
- Операции с данными - управление базами данных.
- Расчет поправочного коэффициента на чувствительность - расчет и ввод коэффициентов, определяемых пользователем, для дозиметров типа InLight nanoDot.
- Поправочные коэффициенты - расчет и ввод поправочных коэффициентов, определяемых пользователем, для дозиметров InLight+BA.
- Пользов./Админ. (пользователь/администратор) - разграничение прав доступа в систему.
- Конфигурация - конфигурация экранных заставок и базы данных.
- О проекте - описание проекта.
Доступ к различным функциям определяется уровнем доступа в систему, присвоенным пользователю.
В ПО системы microStar защита от непреднамеренных и преднамеренных изменений и измеренных данных осуществляется: автоматическим контролем целостности ПО, выдачей сообщений об ошибках, а также разграничением прав доступа к различным функциям ПО с помощью паролей.
Таблица 1 - Идентификационные данные ПО системы microStar
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | microStar |
| Номер версии (идентификационный номер) ПО | 2.0.11.51) |
| Цифровой идентификатор ПО | CC781AE0B237DE0D4F428AE5C5C57C482) |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
| Примечание: 1) Номер версии не ниже указанного в таблице. 2) Цифровой идентификатор ПО соответствует текущему номеру версии. | |
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты ПО системы microStar от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики системы дозиметрической Landauer microStar
| Наименование | Значение |
| Диапазон измерений индивидуальных эквивалентов дозы Hp (10) и Hp (0,07) фотонного излучения с дозиметрами InLight+GA | от 0,05 мЗв до 10 Зв |
| Пределы допускаемой основной относительной погрешности при измерениях индивидуальных эквивалентов дозы Hp (10) и Hp (0,07) фотонного излучения с дозиметрами InLight+GA, % - в диапазоне измерений от 0,05 до 0,1 мЗв - в диапазоне измерений от 0,1 мЗв до 10 Зв | ±50 ±30 |
| Диапазон измерений индивидуальных эквивалентов дозы Hp (10) и Hp (0,07) фотонного излучения с дозиметрами InLight+BA | от 0,1 мЗв до10 Зв |
| Пределы допускаемой основной относительной погрешности при измерениях индивидуальных эквивалентов дозы Hp (10) и Hp (0,07) фотонного излучения с дозиметрами InLight+BA, % | ±25 |
| Диапазон измерений индивидуального эквивалента дозы H p (0,07) бета-излучения с дозиметрами InLight+GA | от 0,05 мЗв до 10 Зв |
| Пределы допускаемой основной относительной погрешности при измерениях индивидуального эквивалента дозы H p (0,07) бета-излучения с дозиметрами InLight+GA, % | ±30 |
| Диапазон измерений индивидуального эквивалента дозы Hp (10) нейтронного излучения с дозиметрами InLight+BA | от (NCF • 0,2) мЗв до 10 Зв, где NCF - поправочный коэффициент, определенный для заданного вида нейтронного излучения |
| Пределы допускаемой основной относительной погрешности при измерениях индивидуального эквивалента дозы Hp (10) нейтронного излучения с дозиметрами InLight+BA, % | ±30 |
| Диапазон измерений индивидуального эквивалента дозы Hp (0,07) фотонного излучения с дозиметрами InLight nanoDot | от 0,1 мЗв до 10 Зв |
| Пределы допускаемой основной относительной погрешности при измерениях индивидуального эквивалента дозы Hp (0,07) фотонного излучения с дозиметрами InLight nanoDot, % - в диапазоне от 0,1 до 10 мЗв - в диапазоне от 10 мЗв до 10 Зв | ±20 ±10 |
| Диапазон регистрируемых энергий при измерениях индивидуального эквивалента дозы Hp (10) в полях фотонного излучения с дозиметрами InLight+GA | от 16 кэВ до 6 МэВ |
| Диапазон регистрируемых энергий при измерениях индивидуального эквивалента дозы Hp (10) в полях фотонного излучения с дозиметрами InLight+BA | от 40 кэВ до 1,25 МэВ |
| Диапазон регистрируемых энергий при измерениях индивидуального эквивалента дозы H p (0,07) в полях фотонного излучения с дозиметрами InLight+GA | от 16 кэВ до 1,25 МэВ |
| Диапазон регистрируемых энергий при измерениях индивидуального эквивалента дозы H p (0,07) в полях фотонного излучения с дозиметрами InLight+BA | от 40 кэВ до 0,6 МэВ |
| Энергетическая зависимость чувствительности относительно чувствительности к гамма-излучению Cs при измерениях Hp (10) и Hp (0,07) в полях фотонного излучения с дозиметрами InLight+GA, %, не более | ±20 |
| Энергетическая зависимость чувствительности относительно чувствительности к гамма-излучению Cs при измерениях Hp (10) и Hp (0,07) в полях фотонного излучения с дозиметрами InLight+BA, %, не более | ±25 |
| Диапазон регистрируемых энергий при измерениях Hp (0,07) в полях бета- излучения с дозиметрами InLight+GA | от 250 кэВ до 2,2 МэВ |
| Энергетическая зависимость чувствительности относительно чувствительности к бета-излучению Sr+ Y при измерениях Hp (0,07) в полях бета- излучения с дозиметрами InLight+GA, %, не более | ±25 |
| Энергетическая зависимость чувствительности при измерениях H p (10) в полях нейтронного излучения с дозиметрами InLight+BA в виде поправочных коэффициентов 252^^ - для Cf - для 252Cf в сфере с D2O по ISO 8529 - для Am-Be за фильтром из Pb толщиной 1 мм | (5,30±1,25) (0,72±0,30) (7,60±2,20) |
| Диапазон регистрируемых энергий системы microStar при измерениях индивидуального эквивалента дозы H p (0,07) в полях фотонного излучения с дозиметрами InLight nanoDot | от 16 кэВ до 25 МэВ |
| Энергетическая зависимость чувствительности относительно чувствительности к фотонному излучению на режиме RQR6 по ГОСТ Р МЭК 612672001 при измерениях индивидуального эквивалента дозы Hp(0,07) в полях фотонного излучения на режимах RQR3-RQR9 по ГОСТ Р МЭК 61267-2001 с дозиметрами InLight nanoDot, %, не более | ±25 |
| Зависимость чувствительности от угла падения фотонного излучения на дозиметр (анизотропия чувствительности) с дозиметрами InLight+GA на режиме N80 по ISO 4037 и в полях гамма-излучения 137Cs в пределах углов от 0 до ±60о при повороте вокруг горизонтальной и вертикальной осей, %, не более | ±15 |
| Зависимость чувствительности от угла падения фотонного излучения на дозиметр (анизотропия чувствительности) с дозиметрами InLight+BA на режиме N100 по ISO 4037 в пределах углов от 0 до ±30о при повороте вокруг горизонтальной и вертикальной осей и в полях гамма-излучения 137Cs в пределах углов от 0 до ±60о при повороте вокруг горизонтальной и вертикальной осей, %, не более | ±20 |
| Зависимость чувствительности от угла падения бета-излучения 90Sr+90Y на дозиметр (анизотропия чувствительности) в пределах углов от 0 до ±45о при повороте вокруг вертикальной оси с дозиметрами InLight+GA, %, не более | ±30 |
| Зависимость чувствительности от угла падения нейтронного излучения Am-Be на дозиметр (анизотропия чувствительности) в пределах углов от 0 до ±60о при повороте вокруг горизонтальной и вертикальной осей с дозиметрами InLight+BA, %, не более | ±30 |
| Зависимость чувствительности от угла падения фотонного излучения на дозиметр (анизотропия чувствительности) с дозиметрами InLight nanoDot на режиме RQR6 по ГОСТ Р МЭК 61267-2001 в пределах углов от 0 до ±60о, %, не более | ±10 |
| Пределы допускаемой дополнительной погрешности при измерениях индивидуального эквивалента дозы H p (0,07) в смешанных полях гамма-излучения Сs и бета-излучения 90Sr+90Y с дозиметрами InLight+GA, % | ±25 |
| Пределы допускаемой дополнительной погрешности при измерениях индивидуального эквивалента дозы Hp (10) в смешанных полях гамма-излучения Сs и 252 нейтронного излучения Cf в сфере с D2O по ISO 8529 при измерениях с дозиметрами InLight+BA, % | ±15 |
| Коэффициент вариации результатов измерений индивидуальных эквивалентов дозы Hp (10) и H p (0,07) фотонного излучения с дозиметрами InLight+GA и InLight+BA в полях гамма-излучения 137Cs, % | 5 |
| Время обработки одного дозиметра считывающим устройством при снятии показаний с дозиметров InLight+GA, InLight+BA и InLight nanoDot, с, не более | 30 |
| Количество повторных считываний дозиметров с потерей информации не более 0,5 % за одно считывание, не менее | 5 |
| Время установления рабочего режима считывающего устройства системы microStar, мин. | 15 |
| Время непрерывной работы считывающего устройства системы microStar, ч | 24 |
Таблица 3 - Основные технические характеристики системы дозиметрической Landauer microStar
| Наименование | Значение |
| Параметры электрического питания считывающего | |
| устройства системы microStar: | |
| - напряжение переменного тока, В | от 110 до 240 |
| - частота переменного тока, Гц | 50/60 |
| Мощность, потребляемая считывающим устройством системы microStar, В-А, не более | 30 |
| Г абаритные размеры системы microStar, мм, не более | |
| - считывающее устройство microStar | |
| - длина | 330 |
| - ширина | 270 |
| - высота | 120 |
| - устройство для обнуления дозиметров | |
| - длина | 300 |
| - ширина | 120 |
| - высота | 300 |
| - сканер штрих-кода | |
| - длина | 200 |
| - ширина | 100 |
| - высота | 80 |
| - индивидуальный дозиметр InLight+GA | |
| - длина | 75 |
| - ширина | 37 |
| - высота | 12 |
| - индивидуальный дозиметр InLight+BA | |
| - длина | 75 |
| - ширина | 37 |
| - высота | 12 |
| - индивидуальный дозиметр InLight nanoDot | |
| - длина | 11 |
| - ширина | 10 |
| - высота | 2 |
| Масса системы microStar, г, не более | |
| - считывающее устройство microStar | 16000 |
| - устройство для обнуления дозиметров | 7000 |
| - сканер штрих-кода | 200 |
| - индивидуальный дозиметр InLight+GA | 16 |
| - индивидуальный дозиметр InLight+BA | 16 |
| - индивидуальный дозиметр InLight nanoDot | 0,2 |
| Условия эксплуатации считывающего устройства microStar: | |
| o/~' - температура окружающего воздуха, C | от +15 до +25 |
| - относительная влажность воздуха (при t=+25 °С), | |
| % | до 80 |
| - атмосферное давление, кПа | от 86,0 до 106,7 |
| Условия эксплуатации индивидуальных дозиметров InLight+GA, InLight+BA, InLight nanoDot: | |
| - температура окружающего воздуха, C | от -10 до +40 |
| - относительная влажность воздуха (при t=+40 °С), | |
| % | до 90 |
| - атмосферное давление, кПа | от 86,0 до 106,7 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 15 10000 |
наносится в левый верхний угол титульного листа документа «Система дозиметрическая Landauer microStar. Руководство по эксплуатации» типографским способом и на пленочную этикетку, клеящуюся на корпус считывающего устройства microStar, методом шелкографии.
Таблица 4 - Комплектность системы дозиметрической Landauer microStar
| Наименование | Обозначение | Количество |
| Считывающее устройство microStar | 1 | |
| Индивидуальные дозиметры типа InLight+GA | * | |
| Индивидуальные дозиметры типа InLight+BA | * | |
| Индивидуальные дозиметры типа InLight nanoDot | * | |
| У стройство для обнуления дозиметров | >Й>Й PA-2.0 | 1 |
| Сканер штрих-кода | ** DS6708 | 1 |
| Персональный компьютер с установленным программным обеспечением microStar | *** | 1 |
| Руководство по эксплуатации | 1 | |
| Методика поверки | МП 2103-001-2016 | 1 |
| Примечания: * Поставка и количество по согласованию с Заказчиком. | ||
| Модель устройства для обнуления и сканера штрих кода согласуется при заказе. Модель компьютера по согласованию с Заказчиком. | ||
осуществляется по документу МП 2103-001-2016 «Системы дозиметрические Landauer microStar. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 28 октября 2016 г.
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 - поверочная дозиметрическаяустановка гамма-излучения с набором источников из радионуклида Cs, аттестованная по индивидуальным эквивалентам дозы H p (10) и H p (0,07) с погрешностью не более ±5 %.
Рабочий эталон 1-го разряда по ГОСТ Р 8.804-2012 - поверочная дозиметрическая установка рентгеновского излучения, аттестованная по индивидуальным эквивалентам дозы H p (10) и H p (0,07) с погрешностью не более ±3 %.
Рабочий эталон по ГОСТ 8.035-82 - поверочная дозиметрическая установка бета-излучения с источником из радионуклида 90Sr+90Y.
Рабочий эталон по ГОСТ 8.031-82 - поверочная радиометрическая установкас источником нейтронов спонтанного деления из радионуклида Cf, аттестованная по индивидуальному эквиваленту дозы H p (10) с погрешностью не более ±8 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Министерства здравоохранения и социального развития РФ № 1034 от 09 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
ГОСТ 4.59-79 Средства измерений ионизирующих излучений. Номенклатура показателей. ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.
IEC 62387(2012) Приборы радиационной защиты. Пассивные интегрирующие дозиметрические системы для мониторинга окружающей среды и индивидуального мониторинга, общие характеристики и эксплуатационные требования.
ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма- излучений.
ГОСТ 8.031-82 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений потока и плотности потока нейтронов.
ГОСТ Р 8.803-2012 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений мощности поглощенной дозы и мощности эквивалента дозы нейтронного излучения
ГОСТ 8.035-82 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений поглощенной дозы и мощности поглощенной дозы бета-излучения.
Техническая документация фирмы-изготовителя.
