| Номер в госреестре | 66278-16 |
| Наименование СИ | Измерители плотности автоматические |
| Обозначение типа СИ | DDM 2911 Plus |
| Изготовитель | "Rudolph Research Analytical", США |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители плотности автоматические DDM 2911 Plus (далее - DDM 2911 Plus) предназначены для измерения плотности жидкостей в лабораторных условиях.
Принцип действия DDM 2911 Plus основан на измерении резонансной частоты механических колебаний чувствительного элемента, выполненного в виде вертикально колеблющейся U-образной металлической трубки, заполненной образцом испытуемой жидкости. Значение резонансной частоты собственных колебаний чувствительного элемента является функцией плотности находящегося в нем образца жидкости, температуры, геометрических и механических характеристик, определяемых при калибровке.
Собственные колебания чувствительного элемента поддерживаются с помощью специальной электромагнитной системы. Частотный выходной сигнал поступает в электронный блок, где обрабатывается и окончательный результат измерения высвечивается на дисплее в единицах плотности.
В DDM 2911 Plus чувствительный элемент конструктивно выполнен в едином корпусе с электронным блоком, электронным термостатом, ультразвуковым оптимизатором, сенсорным дисплеем.
Необходимая температура измерения поддерживается электронным термостатом и измеряется платиновым термопреобразователем сопротивления РИ0, также определяется наличие пузырьков в образце при помощи системы VideoViewTM.

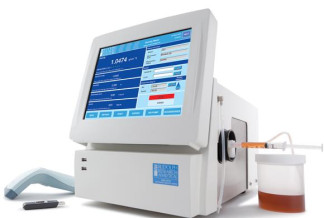

DDM 2911 Plus представляет из себя настольный прибор, с полным циклом измерения введенного из шпица образца жидкости в измерительную ячейку, вывода результатов измерений на дисплей (сенсорный экран с диагональю 10,4 дюйма), очистки и осушки растворителями ячейки после измерений. DDM 2911 Plus имеет возможность подключения к интернету и локальной сети.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р50.2.077-2014.
| Таблица 1 - Идентификационные данные прог | раммного обеспечения |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RudolphPCIInterface |
| Номер версии (идентификационный номер) ПО, не ниже | 2.6.4.9 |
| Цифровой идентификатор ПО | 74852756b1d4cb3efab04bf516270352 |
| Алгоритм получения цифрового идентификатора | md5 |
DDM 2911 Plus функционирует под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение. К метрологически значимой части ПО СИ относится файл: RudolphPCInterface.exe
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон показаний плотности, г/см3 | от 0,001 до 3,000 |
| Диапазон измерений плотности, г/см3 | от 0,65 до 2,00 |
| Пределы допускаемой абсолютной погрешности измерения плотности, г/см3 | ±0,0001 |
| Предел повторяемости результатов измерений плотности, г/см3 | 0,00005 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Напряжение питания переменным током, В Частотой, Гц | от 85 до 260 от 48 до 62 |
| Потребляемая мощность, В-А, не более | 200 |
| Объем образца для анализа, мл | 1 |
| Максимальное давление испытуемого образца, МПа | 10 |
| Диапазон рабочей температуры, °C | от 0 до +95 |
| Коррекция вязкости | есть |
| Г абаритные размеры, мм, не более | 460 х 280 х 530 |
| Масса, кг, не более | 22 |
| Дисплей | Диагональ 10,4 дюйма; разрешение 800 х 600, цветной, плоский, химически стойкий сенсорный экран |
| Интерфейсы | 5 - USB, 2 - RS232, 1 порт Ethernet Возможность подключения клавиатуры, мыши, сканера штрихкодов |
| Встроенная память, Гбайт | 8 |
| Условия эксплуатации: -диапазон температуры окружающего воздуха, °C -диапазон относительной влажности окружающего воздуха, % | от +15 до +35 от 20 до 85 (без конденсата) |
| Условия транспортирования и хранения: - диапазон температуры окружающего воздуха, °C - относительная влажность окружающего воздуха при 30°C, %, не более | от -20 до +40 95 |
| Среднее время наработки на отказ, ч Средний срок службы, лет | 16000 10 |
наносят на титульный лист эксплуатационной документации и на лицевую панель DDM 2911 Plus в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель плотности автоматический | DDM 2911 Plus | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 2302 - 089 -2016 | 1 экз. |
осуществляется по документу МП 2302-089-2016 «Измерители плотности автоматические DDM 2911 Plus. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 20 октября 2016 года.
Основные средства поверки:
- Государственные стандартные образцы плотности жидкости типа РЭП, ГСО 8579-2004, 8583-2004, 8585-2004 с границами абсолютной погрешности (при Р=0,95) ± 510-5 г/см3;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности;
Техническая документация фирмы «Rudolph Research Analytical», США.
