| Номер в госреестре | 66279-16 |
| Наименование СИ | Виброметры, анализаторы спектра |
| Обозначение типа СИ | ЭКОФИЗИКА-111В |
| Изготовитель | ООО "ПКФ Цифровые приборы", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 29.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Виброметры, анализаторы спектра ЭКОФИЗИКА-111В (далее - приборы) предназначены для измерений корректированных уровней виброускорения, виброскорости, октавных, третьоктавных и узкополосных спектров сигналов с помощью различных первичных измерительных преобразователей.

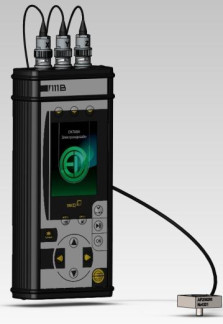

Конструктивно прибор состоит из малогабаритного индикаторного блока (ИБ) ЭКОФИЗИКА-D, измерительного модуля (ИМ) 111В, вибропреобразователей АР2082М, АР2038Р, АР2037, АР2098, ДН-4-Э, ДН-3-Э, AV01, AP2099, AP2006.
Принцип действия прибора в режиме виброметра основан на преобразовании с помощью первичных измерительных преобразователей ускорения или скорости в сигнал электрического напряжения с последующим измерением уровня этого электрического сигнала в ИМ с помощью аналого-цифрового преобразования и обработки в специализированном микропроцессоре.
Принцип действия прибора в режиме анализатора спектра основан в частотном анализе электрических сигналов, поступающих на вход ИМ с помощью аналого-цифрового преобразования и обработки цифровых выборок исходных сигналов в специализированном микропроцессоре.
Информация о состоянии прибора и измеренных величинах отображается на ИБ. Прибор имеет следующие режимы измерения:
- «Общая вибрация»;
- «Локальная вибрация»;
- «1/3-октавный анализатор»;
- «БПФ-анализатор»;
- «Регистратор сигналов».
ИБ имеет энергонезависимую память для записи служебной информации и результатов измерений и подключается к персональному компьютеру через USB-порт. Результаты измерений из памяти ИБ могут быть представлены на внешний компьютере в удобном для изучения виде с помощью программного обеспечения Signal+.
Прибор осуществляет: регистрацию временных форм сигналов с целью оценки влияния вибрации и иных динамических физических процессов на человека на производстве, в жилых и общественных зданиях, на территории; определение виброакустических характеристик механизмов и машин, а также научных исследований.
Прибор питается от аккумуляторов. В случае необходимости, аккумуляторы могут быть заменены стандартными элементами питания типоразмера АА.
Программное обеспечение (ПО), установленное на встроенный сигнальный процессор, по структуре является целостным и выполняет функции управления режимами работы, математической обработки и представления измерительной информации.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ЭКОФИЗИКА-111В |
| Номер версии (идентификационный номер) ПО | 2.01.03 |
| Цифровой идентификатор ПО | 0A9ADE70 |
Уровень защиты ПО от преднамеренных и от непреднамеренных изменений соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
Приборы в режиме виброметра соответствуют ГОСТ ИСО 8041-2006, ГОСТ Р 53963.1-2010, ГОСТ ИСО 2954-2014, октавные и третьоктавные фильтры в режиме анализатора спектра соответствуют классу 1 по ГОСТ Р 8.714-2010 (МЭК 61260-1995).
| Наименование параметра или характеристики | Значение характеристики |
| Метрологические характеристики в режиме виброметра | |
| Количество каналов | 3 |
| Диапазон измерений ускорения для характеристик: - Wk, дБ отн.110-6 м/с2 | от 33 до 184 |
| - Wm , дБ отн.110-6 м/с2 | от 33 до 184 |
| - Fh, дБ отн.110-6 м/с2 | от 44 до 184 |
| - Fk, дБ отн.110-6 м/с2 | от 37 до 184 |
| - Fk, дБ отн. 5 10-8 м/с | от 75 до 139 |
| - Fh, дБ отн. 5 10-8 м/с | от 64 до 139 |
| Частотные характеристики | Wb ,WC ,Wd ,We ,Wj ,Wk ,Wm, Wh, Fk, Fm, Fh |
| Временные характеристики | СКЗ, Пик, Leq, MTVV, VDV |
| Пределы допускаемой абсолютной погрешности измерений виброускорения, дБ: - на опорной частоте 80 Гц - на опорной частоте 16 Гц | ±0,3 ±0,3 |
| Пределы допускаемой абсолютной погрешности измерений виброскорости на опорной частоте 160 Гц, дБ | ±0,4 |
| Метрологические характеристики в режиме анализатора спектра с постоянной относительной шириной полосы | |
| Количество каналов | 3 |
| Диапазон частот цифровых октавных фильтров, Гц | от 1 до 16 000 |
| Диапазон частот цифровых третьоктавных фильтров, Гц | от 0,8 до 20 000 |
| Линейный диапазон октавных фильтров, дБ: -в режиме «Общая вибрация» -в режиме «Локальная вибрация» -в режиме «1/3-октавный анализатор» | |
| Линейный диапазон третьоктавных фильтров, дБ: -в режиме «Общая вибрация» -в режиме «Локальная вибрация» -в режиме «1/3-октавный анализатор» | 126 117 100 |
| Метрологические характеристики в режиме анализатора спектра с постоянной абсолютной шириной полосы | |
| Количество каналов | 3 |
| Полоса БПФ, Гц | 187; 375; 750; 1500; 3000; |
| 6000; 12000; 24000 | |
| Диапазон измерений напряжения переменного тока, дБ отн. 1 мкВ | от 0 до 125 |
| Количество точек в окне анализа БПФ | 1024 |
| Количество линий БПФ | 200 |
| Величина перекрытия окон БПФ, % | 75,0; 87,5 |
| Диапазон ZOOM | от 4 до 32 |
| Усреднение | линейное, линейное с накоплением |
| Тип окна БПФ | модифицированное Flap-Top (ISO 18431) |
| Метрологические характеристики в режиме регистратора сигналов | |
| Количество каналов | 3 |
| Частота выборки сигнала, Гц | от 93,8 до 48000 |
| Фильтр высоких частот, Гц | от 0,5 до 93,8 |
| Технические характеристики | |
| Напряжение питания постоянного тока (четыре аккумулятора типа АА), В | 5 |
| Сила потребляемого тока, мА | 500 |
| Масса прибора с аккумуляторами, кг, не более | 0,65 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 191x85x35 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Срок службы, лет | 5 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха (при 40 °С), %, не более - атмосферное давление, кПа | от -10 до +50 90 от 86 до 108 |
наносится на заднюю панель прибора методом тампопечати и на титульный лист руководства по эксплуатации ПКДУ.411000.003РЭ методом офсетной печати.
Комплект поставки прибора приведен в таблице 3.
Таблица 3 - Комплект поставки
| Наименование | Обозначение | Количество |
| Блок индикаторный ЭКОФИЗИКА-D | ПКДУ.411000.001 | 1 |
| Модуль измерительный 111В | ПКДУ.411000.003.040 | 1 |
| Вибропреобразователь АР2038Р* | АБКЖ.433642 | 1 |
| Вибропреобразователь АР2037* | АБКЖ.433642 | 1 |
| Вибропреобразователь АР2098* | АБКЖ.433642 | 1 |
| Вибропреобразователь АР2082М* | АБКЖ.433642 | 1 |
| Вибропреобразователь АР2099* | АБКЖ.433642 | 1 |
| Вибропреобразователь АР2006* | АБКЖ.433642 | 1 |
| Вибропреобразователь AV01* | АБКЖ.433648.001 | 1 |
| Вибропреобразователь ДН-3-Э* | ПКДУ.411519.046 | 1 |
| Вибропреобразователь ДН-4-Э* | ПКДУ.411519.047 | 1 |
| Адаптер-эквивалент ЭКВ-110В* | ПКДУ.411539.024 | 1 |
| Усилитель заряда кабельный АР5022* | ПКДУ.411539.023 | 1 |
| Калибратор вибрационный АТ0^* | АБКЖ.442268.02 | 1 |
| Устройство воспроизведения вибрации КВ-160* | ПКДУ.411100.001.025 | 1 |
| Кабель интерфейсный USB-miniUSB* | ПКДУ.411100.001.011 | 1 |
| Адаптер 110-DOUT/OCT-RF* | ПКДУ.411100.001.013 | 1 |
| Программное обеспечение для оформления протоколов Signal+* | ПКДУ.411100.001.015 | 1 |
| Сумка укладочная | ПКДУ.411918.001 | 1 |
| Руководство по эксплуатации | ПКДУ.411000.003РЭ | 1 |
| Паспорт | ПКДУ.411000.003ПС | 1 |
| Методика поверки | ПКДУ.411000.003МП | 1 |
| Примечание - * Изделия, поставляемые по требованию заказчика | ||
осуществляется по документу ПКДУ.411000.003МП «Виброметры, анализаторы спектра ЭКОФИЗИКА-111В. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20.06.2016 г. Основные средства поверки:
- рабочий эталон 2 разряда по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
1 ГОСТ ИСО 8041-2006 «Вибрация. Воздействие вибрации на человека. Средства измерений».
2 ГОСТ Р 53963.1-2010 «Вибрация. Измерение вибрации сооружений. Требования к средствам измерений».
3 ГОСТ ИСО 2954-2014 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Требования к средствам измерений».
4 ГОСТ Р 8.800-2012 «ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110- до 210 Гц».
5 ГОСТ Р 8.714-2010 (МЭК 61260:1995) «ГСОЕИ. Фильтры полосовые октавные и на доли октавы. Технические требования и методы испытания».
6 ПКДУ.411000.003ТУ. Виброметр, анализатор спектра ЭКОФИЗИКА-111В. Технические условия.
