Измерители линейных перемещений ИЛП, 66281-16

Измерители линейных перемещений (в дальнейшем ИЛП) предназначены для измерения виброперемещения и осевого смещения (перемещения).

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	66281-16
Наименование СИ	Измерители линейных перемещений
Обозначение типа СИ	ИЛП
Изготовитель	Общество с ограниченной ответственностью "ПромАвтоматика" (ООО "ПромАвтоматика"), г. Санкт-Петербург
Год регистрации	2016
Срок свидетельства	29.12.2026
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

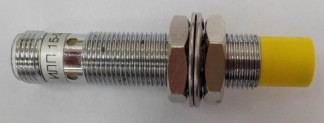

Измеритель линейных перемещений представляет собой датчик индукционного типа. Принцип действия ИЛП основан на преобразовании мгновенного значения расстояния между контролируемым объектом и торцом измерительной головки, пропорционального изменению выходного напряжения (от 2,5 до 10 В) или тока (от 4 до 20 мА).

Корпус ИЛП представляет собой резьбовую шпильку из нержавеющей стали, заканчивающуюся с одной стороны измерительной головкой, с другой разъемом для подключения внешних электрических цепей. Внутри корпуса расположены электронные компоненты, реализующие функциональное назначение ИЛП.

Крепление измерителя осуществляется с помощью зажима, позволяющего регулировать величину зазора между ИЛП и контролируемым объектом.

Пломбирование измерителя линейных перемещений ИЛП не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений размаха виброперемещения, мм	от 0,035 до 2,5
Диапазон измерений осевого смещения (перемещения), мм	от 1,5 до 4
Диапазон рабочих частот, Гц	от 0,5 до 100
Номинальный коэффициент преобразования: мА/мм	6,7
В/мм	3,2
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в нормальных условиях, %	±10
Нелинейность амплитудной характеристики в диапазоне измерений осевого смещения (перемещения), %: от 1,5 до 3,7 мм от 1,5 до 4 мм	±7 ±11
Нелинейность амплитудной характеристики в диапазоне измерений размаха виброперемещения, %, не более: от 0,035 до 2 мм от 0,035 до 2,5 мм	±7 ±11
Неравномерность амплитудно-частотной характеристики относительно базовой частоты 45 Гц, %, не более	±5
Пределы допускаемой относительной погрешности измерений размаха виброперемещения в диапазоне, %: от 0,035 до 2 мм от 0,035 до 2,5 мм	±9 ±12,5
Пределы допускаемого отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, %	±0,5
Нормальные условия измерений: -температура окружающей среды, °С	20±5

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение постоянного тока, В	от 15 до 30
Габаритные размеры, не более: - резьбовой цилиндр	М12х1
- длина, мм	62
Масса, г	140
Условия эксплуатации:
-температура окружающей среды, °С	от -25 до +70
Средний срок службы, лет Средняя наработка на отказ, ч	10 40000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерения

Наименование	Обозначение	Количество
Измеритель линейных перемещений	ИЛП	1 шт.
Руководство по эксплуатации с методикой поверки	ПРГА.427711.001 РЭ	1 экз.
Паспорт	ПРГА.427711.001 ПС	1 экз.

Поверка

осуществляется по документу ПРГА.42711.001 РЭ «Измерители линейного перемещения ИЛП. Руководство по эксплуатации», приложение А «Методика поверки», утвержденному ФГУП «ВНИИМС» 10 августа 2016 года.

Основные средства поверки: виброустановка поверочная DVC-500 (г/р № 58770-14); мультиметр цифровой Fluke 15B+ (г/р № 59778-15); штангенциркуль ШЦЦ-1 (г/р № 24156-02).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых устройств с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) «Методы измерения вибрации. Часть 1. Основные положения».

Нормативные документы

Технические условия ПРГА.427711.001 ТУ «Измерители линейных перемещений ИЛП». ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1 10-1 до 2104 Гц».
