Инклинометры интеллектуальные цифровые ZET 7054 и ZET 7154, 66299-16

Назначение

Инклинометры интеллектуальные цифровые ZET 7054 и ZET 7154 (далее инклинометры) предназначены для измерения углов наклона сооружений, конструкций, либо контролируемых элементов конструкций по двум координатным осям и передачи полученной информации по каналам физических интерфейсов RS-485 или CAN во внешнюю сеть.

Описание

Инклинометр состоит из первичного преобразователя с цифровым выходом, сигнального процессора DSP и преобразователя интерфейса, размещенных в металлическом корпусе, заполненном компаундом.

Подвижная часть первичного преобразователя представляет собой грузик на подвесах, который смещается под воздействием силы тяжести относительно неподвижной части. Обкладка конденсатора, прикрепленная к грузику, смещается относительно обкладки неподвижной части. При неизменном заряде на обкладках ёмкости и изменении расстояния между обкладками происходит изменение напряжения, которое преобразуется в цифровой код аналого-цифровым преобразователем. Цифровой код от первичного преобразователя поступает в сигнальный процессор DSP, где осуществляется преобразование цифрового кода в градусы, цифровая фильтрация сигнала, после чего преобразователь интерфейса передаёт эти значения по интерфейсу RS-485 (ZET 7054) или CAN (ZET 7154). Параметры первичного преобразователя записываются в памяти инклинометра, поэтому все измерения производятся с учётом его коэффициента преобразования и других характеристик, что позволяет избежать процедуры настройки измерительных каналов. В инклинометрах ZET 7154 реализован непрерывный контроль качества данных, качества синхронизации, а также метрологический самоконтроль, осуществляемой путем подачи эталонного сигнала, имитирующего изменение угла наклона, с последующей оценкой отклонения измеряемой величины от опорного значения.

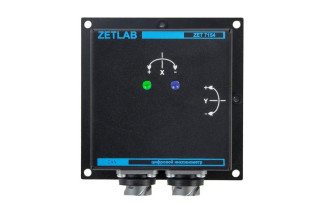

Корпус инклинометра оснащен разъемами и светодиодными индикаторами. Для определения направления измерительных осей на корпусе инклинометра нанесена маркировка.

Разъемы предназначены для включения инклинометра к соединительным кабелям измерительной линии. К одному из разъемов подключается соединительный кабель измерительной линии со стороны преобразователя интерфейса, а к другому разъему (в случае необходимости) - соединительный кабель с целью продолжения измерительной линии в направлении места расположения следующего инклинометра. Таким образом, организуется последовательная структура при подключении инклинометров (соединения типа «звезда» не допускаются) с параллельным включением к электрическим цепям измерительной линии.

Световой индикатор зеленого цвета на верхней панели инклинометра предназначен для индикации питания и контроля работоспособности инклинометра. При корректной работе и наличии питания, индикатор загорается на короткие промежутки времени (мигает).

Световой индикатор синего цвета на верхней панели инклинометра предназначен для индикации подключения к преобразователю интерфейсов. Если индикатор мигает, происходит передача данных, если не мигает, отсутствует связь с преобразователем интерфейсов.

Металлический корпус и разъемы серии FQ14 обеспечивают уровень защиты от пыли и влаги IP67.

Четыре отверстия диаметром 4,5 мм, расположенные по углам корпуса инклинометра, предназначены для крепления инклинометра на регулировочной площадке либо непосредственно на поверхности контролируемого объекта.

Инклинометр предназначен для работы в непрерывном режиме и включается сразу после подачи питания по цепям 1 и 4 разъема.

Программное обеспечение

выполняет настройку параметров измерений углов наклона, получение и обработку измеренных значений, метрологический самоконтроль встроенного чувствительного элемента.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует высокому уровню в соответствии с Р 50.2.077-2014.

Таблица 1

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу ЭТМС.401260.001 МП «Инклинометры интеллектуальные цифровые ZET 7054 и ZET 7154. Методика поверки», утвержденному ФГУП «ВНИИМС» 26.09.2016.

Основное средство поверки: Квадрант оптический КО, Госреестр № 26905-04 (диапазон измерений от 0° до 360°, пределы допускаемой абсолютной погрешности: ±10’).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла.

Технические условия «Инклинометры интеллектуальные цифровые ZET 7054 и ZET 7154. ЭТМС.401260.001 ТУ».
