| Номер в госреестре | 66300-16 |
| Наименование СИ | Делители напряжения составные |
| Обозначение типа СИ | ДН-750пт |
| Изготовитель | ООО НПП "Диатранс", г.Москва |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Делители напряжения составные ДН-750пт (далее по тексту - делители) предназначены для масштабного преобразования высоких фазных напряжений в напряжения для передачи сигналов информации на входы низковольтных измерительных приборов.
Принцип действия делителей основан на методе емкостно-омического деления высокого напряжения.
Делители ДН-750пт состоят из четырех модулей высоковольтного преобразователя, опоры, электростатических экранов и блока коррекции БК-1. Каждый модуль преобразователя представляет собой диэлектрический корпус с металлическими фланцами, в который помещены резистивно-емкостные сборки. Во фланцах предусмотрены отверстия для охлаждения резистивно-емкостных сборок. В плече низкого напряжения преобразователя установлен разрядник для защиты от перенапряжений.

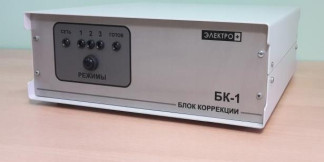

Блок коррекции представляет собой электронный прибор в металлическом корпусе, на передней панели которого расположены органы управления и индикации, а на задней панели -разъем сетевого питания, входные клеммы для получения сигнала от преобразователя и выходные клеммы для передачи сигнала на входы низковольтных измерительных приборов.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| С блоком коррекции БК-1 | |
| Номинальные первичные напряжения, кВ | 330/V3 500/V3 750/V3 |
| Номинальное вторичное напряжение, В | 100/V3 |
| Номинальная частота переменного тока, Гц | 50 |
| Диапазоны преобразований напряжения переменного тока, кВ - для 330/V3 - для 500/V3 - для 750/V3 | от 150 до 230 от 230 до 350 от 350 до 525 |
| Номинальные коэффициенты масштабного преобразования - для 330/V3 - для 500/V3 - для 750/V3 | 3300 5000 7500 |
| Пределы допускаемой относительной основной погрешности коэффициентов масштабного преобразования, % | ±0,05 |
| Пределы допускаемой основной абсолютной погрешности угла фазового сдвига, ...' | ±2,0 |
| Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности | 0,55 |
| Без блока коррекции БК-1 | |
| Диапазон преобразования напряжения переменного тока, кВ | от 10 до 500 |
| Номинальная частота переменного тока, Гц | 50 |
| Диапазон вторичных напряжений, В | от 2 до 100 |
| Номинальный коэффициент масштабного преобразования | 5000 |
| Пределы допускаемой относительной основной погрешности коэффициентов масштабного преобразования, % | ±1,0 |
| Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности | 0,55 |
| Параметры электрического питания блока коррекции: | |
| - напряжения переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность блока коррекции БК-1, В А, не более | 30 |
| Габаритные размеры средства измерений, мм, не более блока коррекции БК-1: | |
| - высота | 110 |
| - ширина | 280 |
| - длина | 280 |
| делителя: | |
| - высота | 4800 |
| - ширина | 1300 |
| - длина | 2000 |
| Масса, кг, не более: | |
| - блока коррекции | 3 |
| - делителя | 160 |
| Нормальные условия применения: | |
| о/'ч - температура окружающей среды, С | от +15 до +25 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Условия эксплуатации: | |
| - температура окружающей среды, С | от +5 до +40 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч, не менее | 7000 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Делитель напряжения составной | ДН-750пт | 1 шт. |
| Блок коррекции (по заказу) | БК-1 | 1 шт. |
| Кабель измерительный | - | 1 шт. |
| Руководство по эксплуатации | 4229-015-75617971-2016 РЭ | 1 экз. |
| Методика поверки | РТ-МП-3573-551-2016 | 1 экз. |
осуществляется по документу РТ-МП-3573-551-2016 «ГСИ. Делители напряжения составные ДН-750пт. Методика поверки», утвержденному ФБУ «Ростест-Москва» 30.11.2016 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ Р 8.746-2011, диапазон воспроизведения коэффициента масштабного преобразования напряжения от 3/V3 до 500/V3 кВ, пределы допускаемой основной относительной погрешности от ±0,01 до ±0,02 %, угол масштабного преобразования от минус 1 до плюс 1, пределы допускаемой основной абсолютной погрешности ±1,0';
- государственный первичный специальный эталон единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты (регистрационный номер ГЭТ 175-2009);
- прибор сравнения КНТ-05 (регистрационный номер 37854-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ
ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
ТУ 4229-015-75617971-2016 «Технические условия. Делители напряжения составные ДН-750пт»
