| Номер в госреестре | 66301-16 |
| Наименование СИ | Дозиметры индивидуальные |
| Обозначение типа СИ | ДКГ-РМ1300 |
| Изготовитель | ООО "Полимастер", Беларусь, г.Минск |
| Год регистрации | 2016 |
| Срок свидетельства | 30.08.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозиметры индивидуальные ДКГ-РМ1300 (далее - дозиметры) предназначены для измерений индивидуального эквивалента дозы НР(10) (далее - ИЭД) и мощности
индивидуального эквивалента дозы H ^(10) (далее - МИЭД) непрерывного и импульсного рентгеновского и гамма- излучений (далее - фотонного излучения).
Принцип действия дозиметров основан на измерении ИЭД и МИЭД фотонного излучения с помощью встроенного энергокомпенсированного кремниевого полупроводникового детектора, преобразующего кванты фотонного излучения в электрические импульсы.

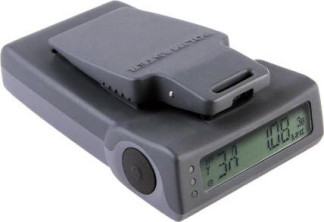

Конструктивно дозиметры выполнены в виде моноблока. На передней торцевой части дозиметров расположены ЖКИ, а на боковых торцевых частях - кнопки управления. С помощью двух кнопок управления осуществляется управление режимами работы дозиметров.
Обработку электрических сигналов, поступающих с детектора, управление жидкокристаллическим индикатором (ЖКИ), обслуживание кнопок управления, управление звуковой, световой и вибрационной сигнализацией осуществляет встроенный микроконтроллер дозиметров. Алгоритм работы дозиметров обеспечивает непрерывность процесса измерений, статистическую обработку результатов измерений, быструю адаптацию к изменению интенсивности излучения (установление времени измерений в обратной зависимости от интенсивности излучений) и оперативное представление полученной информации на символьном ЖКИ.
В дозиметрах есть внутренняя энергонезависимая память, позволяющая накапливать, хранить и с помощью ПК считывать дозиметрическую информацию. Для обмена информацией с ПК в дозиметрах предусмотрен USB интерфейс (посредством герметично установленной контактной группы на корпусе дозиметра) и RF-интерфейс.
Связь дозиметров с ПК осуществляется с помощью специальных считывателей СДП-1300 и СД-1300 (см. таблица 3). Считыватель СДП-1300 конструктивно совмещен с зарядным устройством и предназначен для зарядки элемента питания, в случае, когда в дозиметрах установлен перезаряжаемый элемент питания.
Программное обеспечение (далее - ПО) у дозиметров встроенное. При поставке дозиметров со считывателем прилагается прикладное ПО.
Встроенное ПО размещено в энергонезависимой памяти и записано производителем. Встроенное ПО предназначено для расчета и вывода на дисплей измеренных значений МИЭД и ИЭД, записи данных в память дозиметров и передачи данных, хранящихся в памяти дозиметров, на ПК. Конструкция и пломбирование дозиметров исключают возможность несанкционированного влияния на ПО и измерительную информацию. Целостность встроенного ПО определяется целостностью пломбы.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Прикладное ПО «Конфигуратор» поставляется при заказе со считывателем и предназначено для настройки дозиметров, записи данных в дозиметры, считывания данных и истории измерений дозиметров.
Защита прикладного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Конфигуратор |
| Номер версии (идентификационный номер) ПО | 1.4.X.Y* |
| Цифровой идентификатор ПО (MD5) | d9c90010372483c948c9290f91 a37e44 |
| Алгоритм вычисления идентификатора ПО | - |
| * Х от 0 до 99, Y от 0 до 99. Актуальный номер версии и идентификационные данные ПО вносятся в раздел «Свидетельство о приемке» РЭ при первичной поверке. | |
приведены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон индикации МИЭД непрерывного и средней МИЭД импульсного фотонного излучения, мкЗв/ч | 7 от 0,01 до 1,010 включ. |
| Диапазон измерений МИЭД непрерывного фотонного излучения, мкЗв/ч | 7 от 1,0 до 1,010 включ. |
| Диапазон измерения средней МИЭД импульсного фотонного излучения, мкЗв/ч | от 1,0104 до 1,0107 включ. |
| Пределы допускаемой основной относительной погрешности измерения МИЭД непрерывного и средней МИЭД импульсного фотонного излучения, %, не более | ±15 |
| Диапазон установки порогового уровня МИЭД, мкЗв/ч | от 1,0 до 1,010 включ. |
| Дискретность установки порогового уровня МИЭД | 1 мкЗв/ч |
| Диапазон индикации ИЭД, мкЗв | от 0,01 до 2,0107 включ. |
| Диапазон измерения ИЭД непрерывного и импульсного фотонного излучения, мкЗв | от 1,0 до 2,0-10 включ. |
| Пределы допускаемой основной относительной погрешности измерения ИЭД непрерывного и импульсного фотонного излучения, %, не более | ±15 |
| Диапазон установки и контроля пороговых уровней ИЭД, мкЗв | от 1,0 до 2,0-10 включ. |
| Дискретность установки пороговых уровней ИЭД | 1 мкЗв |
| Дискретность индикации времени накопления ИЭД, мин | 1 |
| Коэффициент вариации (отклонение показаний приборов, вызываемое статистическими флуктуациями) при доверительной вероятности 0,95, %, не более | ±5 |
| Пределы допускаемой дополнительной относительной погрешности измерения МИЭД, ИЭД, %, не более: | |
| - при изменении температуры окружающего воздуха от нормальной (20±5)°С до минус 20°С и от нормальной до плюс 50°С; | ±10 |
| - при изменении относительной влажности воздуха от нормальной (от 30 % до 80 %) до повышенной 95 % при температуре 40 °C; | ±5 |
| - при изменении напряжения питания от номинального 1,3 или 1,5 В значения до крайних значений напряжения питания (от 1,2 до 1,6 В); | ±10 |
| - при воздействии магнитных полей промышленной частоты; | ±5 |
| - при воздействии радиочастотных электромагнитных полей | ±10 |
| Диапазон регистрируемых энергий фотонного излучения, МэВ | от 0,015 до 20,0 |
| Энергетическая зависимость дозиметров в режиме измерения МИЭД и ИЭД относительно энергии гамма-излучения 0,662 МэВ 137 радионуклида Cs, %, не более: - в диапазоне энергий от 0,015 до 7 МэВ включ.; - в диапазоне энергий св. 7 до 20 МэВ включ. | ±15 ±40 |
| Рабочие условия эксплуатации: - диапазон температур окружающего воздуха, ° С | от минус 20 до плюс 50 |
| - относительная влажность воздуха при температуре воздуха 40 ° С, % | 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Номинальное напряжение питание дозиметров, В: - при использовании гальванического элемента питания типа ААА | 1,5 |
| - при использовании NiMH аккумулятора | 1,3 |
| Время непрерывной работы дозиметров от одного элемента питания, ч, не менее | 3000 |
| Степень защиты корпуса по ГОСТ 14254-96 | IP67 |
| Габаритные размеры без клипсы, (длина хширинахвысота), мм, не более | 85x56x20 |
| Масса, кг, не более | 0,084 |
| Средний срок службы, лет, не менее | 10 |
| Наработка на отказ, ч, не менее | 20000 |
наносится на титульный лист паспорта ТИГР.412118.506 ПС типографским способом.
Комплект поставки дозиметров приведен в таблице 3.
| Обозначение | Наименование | Кол - во* |
| Дозиметр индивидуальный ДКГ-РМ1300 | ТИГР.412118.506 | 1 шт. |
| Считыватель СД-1300 1) | ТИГР.425720.500 | 1 шт. |
| Считыватель СДП-1300 1) | ТИГР.465215.502 | 1 шт. |
| Комплект принадлежностей | ТИГР.305621.534 | 1 шт. |
| Упаковка | ТИГР.305641.535 | 1 шт. |
| Паспорт 2) | ТИГР.412118.506 ПС | 1 шт. |
| !) Поставляется по требованию потребителя, по отдельному заказу. 2) В состав входит методика поверки. | ||
осуществляется по документу МРБ МП.2616-2016 «Методика поверки. Дозиметр индивидуальный ДКГ-РМ1300», утвержденному Директором БелГИМ 9 сентября 2016 г. Основные средства поверки:
- государственный первичный эталон единиц поглощенной дозы и мощности поглощенной дозы фотонного и электронного излучений ГЭТ 38-2011, диапазон измеренийот 6,010 до 4,5-10 Гр/мин, пределы допускаемой относительной погрешности измерений ±1 %;
- установка поверочная дозиметрическая гамма-излучения УПГД-2М-Д (рег. № 32425-06),диапазон МЭД от 510 до 510 Зв/ч, пределы допускаемой относительной погрешности измерений ±5 % (Р = 0,95);
- секундомер Интеграл С-01, диапазон измерений от 0 до 9 ч 59 мин, пределы допускаемой основной абсолютной погрешности измерения в режиме секундомера в нормальных условиях эксплуатации (25±5) °С, с ±(9,6 • 10-6 • Тх + 0,01), где Тх - значение измеренного интервала времени, с (рег. № 44154-16).
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
1 ГОСТ 8.070-96 «Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений».
2 ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
3 СТБ IEC 61526-2012. “Приборы радиационной защиты. Измерение индивидуального эквивалента дозы Нр(10) и Нр(0,07) для рентгеновского, гамма-, нейтронного и бета излучений. Дозиметры индивидуальные с непосредственным считыванием показаний эквивалента дозы”.
4 ТУ BY100345122.083-2016 “Дозиметр индивидуальный ДКГ-РМ1300. Технические условия”.
| Зарегистрировано поверок | 2346 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
