Государственный реестр средств измерений

Термопреобразователи сопротивления платиновые ROSEMOUNT 0068, 66303-16

66303-16
Термопреобразователи сопротивления платиновые ROSEMOUNT 0068 (далее по тексту -термометры или ТС) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной оболочки защитной гильзы.
Карточка СИ
Номер в госреестре 66303-16
Наименование СИ Термопреобразователи сопротивления платиновые
Обозначение типа СИ ROSEMOUNT 0068
Изготовитель "Rosemount Inc.", США
Год регистрации 2016
МПИ (интервал между поверками) Первичная поверка до ввода в эксплуатацию
Описание типа скачать
Методика поверки скачать

Назначение

Термопреобразователи сопротивления платиновые ROSEMOUNT 0068 (далее по тексту -термометры или ТС) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной оболочки защитной гильзы.

Описание

Принцип действия ТС основан на зависимости сопротивления тонкопленочного платинового термочувствительного элемента (ЧЭ) от температуры.

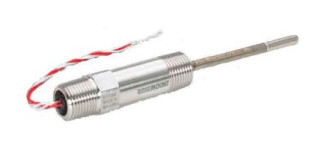

Термопреобразователи конструктивно выполнены в виде измерительной вставки с одним ЧЭ, соединенной с защитной алюминиевой головкой, внутри которой находится керамическая клеммная платформа для подключения ТС к измерительному прибору. Измерительная вставка имеет соединительный подпружиненный фитинг регулируемой длины калибра 3/4 - 14 ANPT, который обеспечивает хороший поверхностный контакт и устойчивость к воздействию вибрации в защитной гильзе или на месте установки ТС. Защитный чехол измерительной вставки выполнен из нержавеющей стали (316 SST). ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009.

Все ТС имеют четырехпроводную схему соединения внутренних проводов с ЧЭ.

Технические характеристики

Таблица 1- Метрологические и технические характеристики ТС

Характеристика

Значение

Диапазон измеряемых температур, °С

от -50 до +400

Температурный коэффициент ТС a , оС-1

0,00385

У словное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009

Pt100

Номинальное значение сопротивления ТС при 0 °С, Ом

100

Класс допуска по ГОСТ 6651-2009

В

Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте, °C

±(0,30 + 0,005 |t|)

Электрическое сопротивление изоляции ТС (при 500 В), не менее, МОм

500

Диаметр погружаемой части ТС, мм, не менее

6

Длина погружаемой части ТС, мм, не менее

101

Масса ТС (без головки и защитной гильзы), г, не более

300

Рабочие условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха, %

от -40 до +85 до 95

Знак утверждения типа

наносится на титульный лист паспорта методом штемпелевания.

Комплектность

Таблица 2 - Комплектность ТС

Наименование

Количество

Термопреобразователи сопротивления платиновые ROSEMOUNT 0068 Зав. № 302-TE-6653, 302-TE-6657, 302-TE-6660, 302-TE-6672, 302-TE-6671, TIT-6660, TIT-6653, TIT-6657, 302-TE-6672/1, 302-TE-6671/1

10 шт.

Паспорт

10 экз.

Защитная гильза

Поверка

осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004... 0,02) °С;

-    калибраторы температуры JOFRA серий ATC-R и RTC-R с общим диапазоном воспроизводимых температур от минус 48 до плюс 600 °С и нестабильностью поддержания заданной температуры ±(0,005.0,02) °С;

-    многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5 R+5 10-4), где R - измеряемое сопротивление, Ом.

Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт ТС.

Сведения о методах измерений

приведены в соответствующем разделе паспорта на ТС.

Нормативные документы

ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»

Международный стандарт МЭК 60751 (1995, 07) «Промышленные чувствительные элементы термометров сопротивления из платины».

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки»

ГОСТ 6651-2009 «ГСИ. Термометры сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»

Техническая документация фирмы-изготовителя

Зарегистрировано поверок 11
Поверителей 1
Актуальность данных 06.11.2024
