| Номер в госреестре | 66308-16 |
| Наименование СИ | Счетчики электрической энергии цифровые многофункциональные |
| Обозначение типа СИ | ARIS EM |
| Изготовитель | ООО "Прософт-Системы", г. Екатеринбург |
| Год регистрации | 2016 |
| Срок свидетельства | 30.12.2021 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |

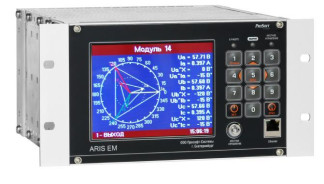

Счётчики электрической энергии цифровые многофункциональные ARIS EM (далее по тексту - счётчики) предназначены для измерений и учета электрической энергии и мощности, напряжения и силы переменного тока, частоты, показателей качества электрической энергии в соответствии с требованиями ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30-2008), ГОСТ 30804.4.7-2013, ГОСТ 32144 (отклонение напряжения, отклонение частоты, коэффициент искажения синусоидальности кривой напряжения и тока, коэффициент n-ой гармонической составляющей напряжения и тока, коэффициент m-ой интергармонической составляющей напряжения, коэффициент несимметрии напряжения по обратной и нулевой последовательности, длительность провала и прерывания напряжения, временного перенапряжения, угол фазового сдвига, интервалы усреднения) в электрических сетях переменного тока частотой 50 Гц.
Принцип действия счётчиков основан на приеме входных потоков данных
о напряжении и силе переменного тока (мгновенных значений по IEC 61850-9-2) и их последующей обработкой.
Счётчики представляют собой модульный, проектно-компонуемый, программно-конфигурируемый цифровой счётчик электрической энергии, содержащий модули ввода/вывода дискретных сигналов, а также коммуникационные модули, размещаемые в стандартном конструктиве «Евромеханика». Модули ARIS EM устанавливаются в направляющие пазы корпуса (крейта) и крепятся в специальных гнездах при помощи винтов. Модули ARIS EM соединяются между собой и получают питание посредством встроенной объединительной платы.
ARIS EM - Х Х Х Х Х Х Х Х
| Опции: | |||||
| SVM - | Модуль приема цифровых потоков мгновенных значений токов и напряжений (SV) согласно МЭК 61850-9-2 | ||||
| M | Модуль управления нагрузкой | ||||
| J | Модуль дискретного ввода\сигнализации с номиналом +24 В; | ||||
| U | Модуль дискретного ввода\сигнализации с номиналом 220 В; | ||||
| X Y | 2xEthernet, 1xRS-485 2xEthernet, 1xRS-485, ГЛОНАСС\GPS | ||||
| А B | Напряжение питания счётчика 24 В Напряжение питания счётчика 220 В | ||||
Для защиты от преднамеренных и непреднамеренных изменений блока данных, включающего в себя механизмы вычислений и архивы, предусмотрено разграничение доступа к функциям операционной системы и к данным встроенного ПО.
Идентификационные данные метрологически значимой части программного обеспечения (далее по тексту - ПО) представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО счётчиков
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | libecom.so |
| Номер версии (идентификационный номер ПО) | не ниже 1.4.1 |
| Цифровой идентификатор ПО (MD5) | - |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение |
| Классы точности при измерении активной электрической энергии | 0,2S* |
| Классы точности при измерении реактивной электрической энергии | 0,5** |
| Номинальное значение частоты сети, Гц | 50 |
| Номинальное напряжение ином, В | 3x220 3x57,5 |
| Номинальный ток 1ном, А | 1; 5 |
| Диапазон измерения фазного / линейного напряжения переменного тока, В | от 0,01 ином до 1,5ином |
| Пределы допускаемой относительной погрешности измерения фазного / линейного напряжения переменного тока, % | ±0,2 |
| Пределы допускаемой относительной погрешности измерения фазного / линейного среднеквадратического значения напряжения прямой, обратной и нулевой последовательности, % | ±0,2 |
| Диапазон измерения силы переменного тока, А | от 0,0011ном до 1,51ном |
| Пределы допускаемой относительной погрешности измерения силы переменного тока, % | ±0,2 |
| Пределы допускаемой относительной погрешности измерения среднеквадратического значения силы переменного тока прямой, обратной и нулевой последовательности, % | ±0,2 |
| Диапазон измерения угла фазового сдвига между напряжением и током основной частоты jui, ° | от -180 до +180 |
| Пределы допускаемой абсолютной погрешности измерения угла фазового сдвига между напряжением и током основной частоты jUI, ° | ±0,2 |
| Диапазон измерения отрицательного отклонения напряжения 5U(-), % | от 0 до 20 |
| Диапазон измерения положительного отклонения напряжения 8U(+), % | от 0 до 20 |
| Пределы допускаемой абсолютной погрешности измерения отрицательного или положительного отклонения напряжения, % | ±0,2 |
| Диапазон измерения частоты переменного тока, Гц | от 42,5 до 57,5 |
| Пределы допускаемой абсолютной погрешности измерения частоты переменного тока, Гц | ±0,01 |
| Диапазон измерения отклонения частоты А/, Гц | от -7,5 до +7,5 |
| Пределы допускаемой абсолютной погрешности измерения отклонения частоты, Гц | ±0,01 |
| Диапазон измерения активной мощности Р, Вт | от 0,01 до 1,5 ^ном от 0,001/ном до 1,5'/ном, 0,001 < |КР| < 1 |
| Пределы допускаемой относительной погрешности измерения активной мощности, % | ±0,5 |
| Диапазон измерения реактивной мощности Q, вар | от 0,01до 1,5•Uном, от 0,001/ном до 1,5'/ном, 0,001 < |Kq| < 1 |
| Пределы допускаемой относительной погрешности измерения реактивной мощности, % | ±0,5 |
| Диапазон измерения коэффициента мощности КР | от -1 до +1 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента мощности | ±0,02 |
| Диапазон измерения полной мощности S, В -А | от 0,01-ином до 1,5 от 0,001/ном до 1,5/ном |
| Пределы допускаемой относительной погрешности измерения полной мощности, % | ±0,5 |
| Пределы допускаемой основной абсолютной погрешности измерения текущего времени: - без синхронизации, с/сутки - с синхронизацией по источнику точного времени, мс/сутки | ±1,0 ±1,0 |
| Пределы допускаемой дополнительной абсолютной температурной погрешности измерения текущего времени: - без синхронизации, с/°С в сутки - с синхронизацией по источнику точного времени, мс/°С в сутки | ±0,5 ±0,5 |
| Диапазон измерения длительности провала и прерывания напряжения Д^п, с | от 0,02 до 60 |
| Пределы допускаемой абсолютной погрешности измерения длительности провала и прерывания напряжения, с | ±0,02 |
| Диапазон измерения длительности перенапряжения Д^пери, с | от 0,02 до 60 |
| Пределы допускаемой абсолютной погрешности измерения длительности перенапряжения, с | ±0,02 |
| Диапазон измерения коэффициента временного перенапряжения Кпери | от 0,1 до 2,0 |
| Пределы допускаемой относительной погрешности измерения коэффициента временного перенапряжения Кпери, % | ±1,0 |
| Диапазон измерения глубины провала напряжения dUu, % | от 10 до 95 |
| Пределы допускаемой относительной погрешности измерения глубины провала напряжения 5ип, % | ±1,0 |
| Диапазон измерения коэффициента искажения синусоидальности кривой напряжения Ки и тока К/, % | от 0 до 1 от 1 вкл. до 45 |
| Пределы допускаемой погрешности измерения коэффициента искажения синусоидальности кривой напряжения Ки и тока К, % при: - Ки (К ) < 1 % пределы допускаемой абсолютной погрешности - Ки (К1 ) > 1 % пределы допускаемой относительной погрешности | ±0,3 ±5,0 |
| Диапазон измерения коэффициента n-ой гармонической составляющей напряжения Кщп) и тока Кдп) (для n от 2 до 40), % | от 0 до 1 от 1 вкл. до 30 |
| Пределы допускаемой погрешности измерения коэффициента п-ой гармонической составляющей напряжения Кщп) и тока Кдп), % при: - КЩ(п) (Кдп)) < 1 % пределы допускаемой абсолютной погрешности - КЩ(п) (Кдп)) > 1 % пределы допускаемой относительной погрешности | ±0,3 ±5,0 |
| Диапазон измерения коэффициента m-ой интергармонической составляющей напряжения КЩ(т), % и тока К1(т), % (до 39 порядка) | от 0 до 1 от 1 вкл. до 30 |
| Пределы допускаемой погрешности измерения коэффициента т-ой интергармонической составляющей напряжения Кщ(т), % и тока К1(т), % (до 39 порядка) при: - КЩ(т) (К1(т)) < 1 % пределы допускаемой абсолютной погрешности - Ки(т) (К(т)) > 1 % пределы допускаемой относительной погрешности | ±0,3 ±5,0 |
| Диапазон измерения коэффициента несимметрии напряжений по нулевой и обратной последовательности, % | от 0 до 20 |
| Пределы допускаемой абсолютной погрешности измерения коэффициента несимметрии напряжений по нулевой и обратной последовательности, % | ±0,2 |
| Количество тарифов | от 1 до 8 |
| Потребляемая мощность, Вт, не более | 50 |
| Г абаритные размеры (высота x длина x ширина), мм, не более | 133 x 270 x 243 |
| Масса счётчиков, кг, не более | 8,0 |
| Срок службы литиевой батареи, лет | 2 |
| Средняя наработка счётчика на отказ, ч, не менее | 128000 |
| Средний срок службы, лет, не менее | 30 |
| Рабочие условия: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре окружающего воздуха +30 °С, %, не более | от -40 до +50 90 |
| Примечания * - диапазоны измерения и пределы допускаемых погрешностей для класса точности 0,2S представлены в таблицах с 3 по 7; ** - диапазоны измерения и пределы допускаемых погрешностей для класса точности 0,5 представлены в таблицах с 8 по 12. | |
Таблица 3 - Пределы допускаемой основной относительной погрешности при измерении активной электрической энергии прямого и обратного направлений для исполнений счётчиков класса точности 0,2S
| Значение силы тока | Коэффициент мощности cos j | Пределы допускаемой основной относительной погрешности, % |
| 0,01/ном < I < 0,05 /ном | 1 | ±0,4 |
| 0,05/ном < 1 < /макс | ±0,2 | |
| 0,02 /ном < I < 0,10 /ном | 0,5 (при индуктивной нагрузке) 0,8 (при емкостной нагрузке) | ±0,5 |
| 0,10/ном < 1 < /макс | ±0,3 | |
| 0,10/ном < 1 < /макс | 0,25 (при индуктивной нагрузке) 0,5 (при емкостной нагрузке) | ±0,5 |
Таблица 4 - Пределы допускаемой основной относительной погрешности при измерении активной электрической энергии прямого и обратного направлений для исполнений счётчиков класса точности 0,2S с однофазной нагрузкой при симметрии многофазных напряжений
| Значение силы тока | Коэффициент мощности cos j | Пределы допускаемой основной относительной погрешности, % |
| 0,05/ном < 1 < /макс | 1 | ±0,3 |
| 0,10/ном < 1 < /макс | 0,5 (при индуктивной нагрузке) | ±0,4 |
Таблица 5 - Пределы допускаемой дополнительной относительной погрешности при измерении активной электрической энергии прямого и обратного направлений для исполнений счётчиков класса точности 0,2S, вызванные изменением напряжения электропитания
| Значение напряжения | Значение силы тока при симметричной нагрузке | Коэффициент мощности cos j | Пределы допускаемой дополнительной относительной погрешности, % |
| 0,9-ином | 0,05 /ном < 1 < -^макс | 1,0 | ±0,1 |
| 1,15 ином | |||
| 0,9-ином | 0,10 /ном < 1 < /макс | 0,5 (при индуктивной нагрузке) | ±0,2 |
| 1,15 ином |
Таблица 6 - Пределы допускаемой дополнительной относительной погрешности при измерении активной электрической энергии прямого и обратного направлений для исполнений счётчиков класса точности 0,2S, вызванные изменением частоты электропитания
| Значение частоты, Гц | Значение силы тока при симметричной нагрузке | Коэффициент мощности cos j | Пределы допускаемой дополнительной относительной погрешности, % |
| 47,5 | 0,05 -^ном < / < /макс | 1,0 | ±0,1 |
| 52,5 | |||
| 47,5 | 0,10 /ном < / < /макс | 0,5 (при индуктивной нагрузке) | |
| 52,5 |
Таблица 7 - Средний температурный коэффициент счётчиков в температурных поддиапазонах от минус 40 до плюс 50 °С при измерении активной электрической энергии прямого и обратного направлений для исполнений счётчиков класса точности 0,2S
| Значение силы тока | Коэффициент мощности cos j | Средний температурный коэффициент при измерении активной энергии, %/°С |
| от 0,05^ном до 1макс | 1 | ±0,01 |
| от 0,1 •./ном до 1макс | 0,5 (при индуктивной нагрузке) | ±0,02 |
Таблица 8 - Пределы допускаемой основной относительной погрешности при измерении реактивной электрической энергии прямого и обратного направлений для исполнений счётчиков класса точности 0,5
| Значение силы тока | Коэффициент sin j (при индуктивной или емкостной нагрузке) | Пределы допускаемой основной относительной погрешности, % |
| 0,01/ном < I < 0,05 /ном | 1 | ±1,0 |
| 0,05 /ном < 1 < 1макс | ±0,5 | |
| 0,02 /ном < I < 0,10 /ном | 0,5 | ±1,0 |
| 0,101ном < 1 < 1макс | ±0,6 | |
| 0,101ном < 1 < 1макс | 0,25 | ±1,0 |
Таблица 9 - Пределы допускаемой основной относительной погрешности при измерении реактивной электрической энергии прямого и обратного направлений для исполнений счётчиков класса точности 0,5 с однофазной нагрузкой при симметрии многофазных напряжений
| Значение силы тока | Коэффициент sin j (при индуктивной или емкостной нагрузке) | Пределы допускаемой основной относительной погрешности, % |
| 0,05 /ном < 1 < 1макс | 1 | ±1,0 |
| 0,101ном < 1 < 1макс | 0,5 | ±1,0 |
Таблица 10 - Пределы допускаемой дополнительной относительной погрешности при измерении реактивной электрической энергии прямого и обратного направлений для исполнений счётчиков класса точности 0,5, вызванные изменением напряжения электропитания
| Значение напряжения | Значение силы тока при симметричной нагрузке | Коэффициент sin j (при индуктивной или емкостной нагрузке) | Пределы допускаемой дополнительной относительной погрешности, % |
| 0,9-Щном | 0,05 1ном < 1 < -/макс | 1,0 | ±0,2 |
| 1,15 Щном | |||
| 0,9-Щном | 0,10 1ном < 1 < 1макс | 0,5 | ±0,4 |
| 1,15 Щном |
Таблица 11 - Пределы допускаемой дополнительной относительной погрешности при измерении реактивной электрической энергии прямого и обратного направлений для исполнений счётчиков класса точности 0,5, вызванные изменением частоты электропитания
| Значение частоты, Гц | Значение силы тока при симметричной нагрузке | Коэффициент sin j (при индуктивной или емкостной нагрузке) | Пределы допускаемой дополнительной относительной погрешности, % |
| 47,5 | 0,05 /ном < / < /макс | 1,0 | ±0,2 |
| 52,5 | |||
| 47,5 | 0,10 /ном < / < /макс | 0,5 | |
| 52,5 |
Таблица 12 - Средний температурный коэффициент счётчиков в температурных поддиапазонах от минус 40 до плюс 50 °С при измерении реактивной электрической энергии прямого и обратного направлений для исполнений счётчиков класса точности 0,5
| Значение силы тока | Коэффициент sin j (при индуктивной или емкостной нагрузке) | Средний температурный коэффициент при измерении реактивной энергии, %/°С |
| от 0,05 •/ном до -^макс | 1 | ±0,03 |
| от 0,1 •/ном до -/макс | 0,5 | ±0,05 |
наносят на лицевую панель счётчиков офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации и паспорта типографским способом.
Стандартный комплект поставки счётчиков представлен в таблице 13.
Таблица 13 - Стандартный комплект поставки счётчиков
| Наименование | Количество |
| Счётчик электрической энергии цифровой многофункциональный ARIS EM | 1 шт. |
| Антенна Глонасс\GPS и бухта кабеля | 1 шт.* |
| Помехозащитный фильтр | 1 шт. |
| Формуляр | 1 экз. |
| Руководство по эксплуатации | 1 экз.** |
| Методика поверки | 1 экз.** |
| Примечания *- при поставке ARIS EM с встроенным Глонасс\GPS приемником **- на CD *** - по запросу |
осуществляется по документу ПБКМ.411739.001 МП «Счётчики электрической энергии цифровые многофункциональные ARIS EM. Методика поверки», утвержденному ООО «ИЦРМ» в июне 2016 г.
Основные средства поверки:
1) Калибратор цифровых сигналов КЦ61850:
- диапазон воспроизведения среднеквадратического значения фазного (линейного) напряжения переменного тока от 0,01-ином до 1,2 ином. Пределы допускаемой основной относительной погрешности ±0,03 %;
- диапазон воспроизведения среднеквадратического значения силы переменного тока от 0,017ном до 1,2/ном. Пределы допускаемой основной относительной погрешности ±0,03 %;
- диапазон воспроизведения частоты переменного тока от 40 до 500 Гц. Пределы допускаемой основной относительной погрешности ±0,0003 %;
- диапазон воспроизведения угла фазового сдвига между фазными напряжениями основной частоты от -180 до +180. Пределы допускаемой основной абсолютной погрешности ±0,03°.
2) Радиочасы МИР РЧ-02:
- пределы допускаемой абсолютной синхронизации («привязки») фронта выходного импульса сигнала 1 Гц по шкале координированного времени UTC (Universal Time Coordinated) ±1 мкс;
- пределы допускаемой абсолютной погрешности синхронизации («привязки») переднего фронта последовательного временного кода со шкалой координированного времени UTC ±35 мкс.
приведены в эксплуатационном документе.
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
2 IEC 61850-9-2 «Системы автоматизации и сети на подстанциях. Часть 9-2. Схема особого коммуникационного сервиса (SCSM). Значения выборок по ISO/IEC 8802-3»;
3 ПБКМ.411739.001 ТУ «Счётчики электрической энергии цифровые многофункциональные ARIS EM. Технические условия».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
