Установки поверочные газодинамические ИРВИС-УПГ-М, 66309-16

Назначение

Установки поверочные газодинамические ИРВИС-УПГ-М (далее - установки), предназначены для воспроизведения заданного объема и объемного расхода газа.

Описание

Принцип действия установок основан на сравнении эталонных объема и объемного расхода газа, прошедших через установку и поверяемые средства измерений, с показаниями поверяемых средств измерений, включенных последовательно в измерительную магистраль. В качестве рабочей (поверочной) среды используется воздух, забираемый из помещения, где проходит поверка.

Установки применяются для калибровки и поверки расходомеров, расходомеров-счетчиков и преобразователей расхода газа в диапазоне воспроизводимых расходов установки.

В качестве эталонных преобразователей расхода (далее - ЭПР) в установках применяются эталонные критические сопла. Создание требуемого значения расхода воздуха осуществляется включением одного или нескольких критических сопел, установленных параллельно.

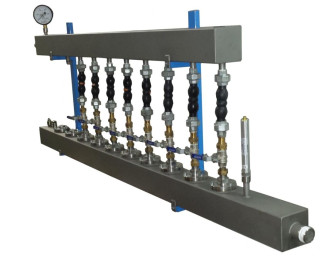

Установки состоят из одного или нескольких блоков расходов больших с ресивером (далее - БРБ), блоков расходов малых (далее - БРМ), измерительных магистралей (далее - ИМ), наборов контрольно-измерительных приборов (далее - КИП), устройства создания и регулирования расхода газа, а также вспомогательного оборудования (далее - ВО).

БРБ и БРМ предназначены для обеспечения и поддержания необходимого расхода воздуха согласно технической документации одного или нескольких поверяемых СИ.

БРБ и БРМ содержат:

-    набор ЭПР;

-    посадочные места для установки ЭПР, снабженные отсечными клапанами с ручным или автоматическим управлением.

Ресивер предназначен для обеспечения необходимых параметров потока перед ЭПР, а также обеспечения необходимых расстояний между входными сечениями ЭПР. Для измерения параметров воздушного потока перед ЭПР ресивер снабжен штуцерами для установки преобразователей абсолютного давления, перепада давления и термогигрометров.

БРБ и БРМ могут входить в состав установки, как по отдельности, так и в комбинации друг с другом.

В состав ИМ входят прямые участки трубопроводов до и после поверяемых СИ с размерами согласно технической документации на поверяемые СИ. Прямые участки трубопроводов снабжены штуцерами для установки датчиков параметров воздушного потока. Номенклатура ИМ зависит от количества поверяемых СИ и спецификации, согласованной с заказчиком.

КИП предназначен для контроля и измерения параметров поверочной среды в процессе поверки СИ. ВО предназначено для технологического обеспечения процесса поверки.

В состав КИП и ВО могут входить:

-    преобразователи давления измерительные АИР-10 (регистрационный № 31654-14);

-    преобразователи давления измерительные АИР-20/М2 (регистрационный № 63044-16);

-    датчики давления Метран-150 (регистрационный № 32854-13);

-    преобразователи (датчики) давления измерительные EJ* (регистрационный № 59868-15);

-    преобразователи давления измерительные PR, PA, PAA, PD, DCX (регистрационный № 49250-12);

-    преобразователи давления измерительные DMP 3XX, DMP 4XX, DMD 3XX, DS 2XX, DS 4XX, DMK 3XX, DMK 4XX, XACT i, DM 10, DPS 2XX, DPS 3XX, DPS+, HMP 331, HU 300 (регистрационный № 56795-14);

-    преобразователи давления измерительные P-10, P-11, DP-10, LH-20 (регистрационный № 57667-14);

-    датчики абсолютного давления ИРВИС-ДА;

-    измерители давления многофункциональные ПРОМА-ИДМ (регистрационный № 28639-10);

-    преобразователи давления измерительные ОВЕН ПД200 (регистрационный № 44389-10);

-    измерители дифференциального давления ИРВИС-ИДД ИРВС 9005.0000.000;

-    преобразователи температуры и влажности измерительные РОСА-10 (регистрационный № 27728-09);

-    термогигрометры ИВА-6, (регистрационный № 46434-11);

-    измерители влажности и температуры ИВТМ-7 (регистрационный № 15500-12);

-    преобразователи измерительные влажности и температуры ДВ2 (регистрационный № 25948-11);

-    преобразователи измерительные контроллеров программируемых серии М-7000 (регистрационный № 50676-12);

-    отсчетное устройство ИРВИС-ВИ ИРВС 2400.0000.000 (далее ИРВИС-ВИ);

-    ПЭВМ типа IBM PC;

-    программное обеспечение типа «ИРВИС-ТП»;

-    устройства защиты на ИМ;

-    устройства, приспособления и запорно-регулирующая арматура для установки СИ

в ИМ;

-    online-камеры для автоматизированного отслеживания вращения отсчетного устройства механических счетчиков, не имеющих электрического выходного сигнала.

Состав ВО по ТЗ Заказчика.

ИРВИС-ВИ представляет собой компаратор временных интервалов, обеспечивающий измерение интервала времени по произвольному количеству импульсов.

Устройство создания и регулирования расхода воздуха включает:

-    компрессорную станцию (далее - КС);

-    соединительные магистрали;

-    запорно-регулирующую арматуру.

В состав КС могут входить компрессор низкого давления, вакуумный насос, как по отдельности, так и в комбинации друг с другом.

Компрессорная станция работает на всасывание и предназначена для создания необходимой расходно-напорной характеристики.

Соединительные магистрали связывают БРБ и БРМ с КС.

Установки поверочные газодинамические ИРВИС-УПГ-М выпускаются в следующих модификациях: ИРВИС-УПГ-М-100, ИРВИС-УПГ-М-1000, ИРВИС-УШ -М-2500, ИРВИС-УПГ-М-5000, ИРВИС-УПГ-М-7500, ИРВИС-УПГ-М-12000, ИРВИС-УПГ-М-16000, которые отличаются друг от друга комплектацией, верхним пределом измерений, габаритными и присоединительными размерами, количеством посадочных мест для ЭПР, а также массой.

Пр имечание - В состав ИРВИС-УПГ-М-100 входит только БРМ.

Пломбирование установок поверочных газодинамических ИРВИС-УПГ-М осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в чашке пломбировочной на крепежных болтах ЭПР.

Программное обеспечение

Программное обеспечение «ИРВИС-ТП» (далее - ПО) обеспечивает реализацию функций установок.

ПО является выносным и устанавливается на персональном компьютере. ПО предназначено для сбора, обработки и представления информации при проведении поверки и позволяет:

-    проводить поверку в ручном, полуавтоматическом и автоматическом режимах;

-    сохранять ход и результаты поверки в базу данных;

-    экспортировать результаты поверки в формат Microsoft Office Excel в виде протокола поверки;

-    загружать приборы из базы данных;

-    автоматически устанавливать технические параметры поверяемых СИ, используя библиотеку приборов.

Защита ПО установок от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем разделения, идентификации, защиты от несанкционированного доступа. Идентификация ПО установок осуществляется путем отображения на мониторе персонального компьютера структуры идентификационных данных. Часть этой структуры, относящаяся к идентификации ПО установок, представляет собой хэш-сумму (контрольную сумму) ПО.

Метрологические характеристики установок нормированы с учетом влияния программного обеспечения.

Метрологически значимая часть ПО и измеренные данные защищены от преднамеренных и непреднамеренных изменений с помощью программных средств:

-    введение пароля;

-    авторизации пользователя.

ПО установок имеет высокий уровень защиты по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, находящуюся на дверце БРБ установки или на БРМ (для ИРВИС-У111 -М-100) методом лазерной гравировки и в правой верхней части титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерения

Поверка

осуществляется по документу МП 0445-13-2016 «Инструкция. ГСИ. Установки поверочные газодинамические ИРВИС-УПГ-М. Методика поверки», утвержденному ФГУП «ВНИИР» 14.06.2016 г.

Основные средства поверки:

-    Государственный первичный эталон единиц объемного и массового расходов газа ГЭТ118-2013, диапазон воспроизведения единиц объемного расхода газа от 0,003 до 16000 м3/ч, СКО 3>10-4 - 5-10-4, НСП 4-10-4;

-    частотомер электронно-счетный Ч3-64 ДЛИ2.721.007 ТУ, Госреестр № 9135-83, пределы измерений 0,005 Гц...1000 МГц, пределы допускаемой относительной погрешности по частоте опорного генератора ±5-10" Гц;

-    генератор сигналов специальной формы Г6-27, Госреестр № 6180-77, диапазон частот от 0,001 Гц до 1 МГц, погрешность установки частоты 2%;

-    калибратор многофункциональный Метран-510 ПКМ, Госреестр № 26044-07, воспроизведение сигналов постоянного тока от 0 до 20 мА, погрешность 0,015%+1мкА;

-    калибратор давления Метран 520, Госреестр № 54880-13, пределы измерения от минус 0,1 до 0,16 МПа, приведенная погрешность 0,05%;

-    ПЭВМ тип IBM PC с установленным ПО «ИРВИС-ТП. ИРВИС-УПГ».

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке установки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

ИРВС 9000.0000.000 ТУ1 Установки поверочные газодинамические ИРВИС-УПГ-М. Технические условия
