| Номер в госреестре | 66311-16 |
| Наименование СИ | Установка поверочная газовая |
| Обозначение типа СИ | УПС-16 |
| Изготовитель | ФБУ "Волгоградский ЦСМ", г.Волгоград |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная газовая УПС-16 (далее - установка) предназначена для воспроизведения заданного объема и объемного расхода газа.
Принцип действия установки основан на сравнении эталонных объема и объемного расхода газа, прошедших через установку и поверяемые средства измерений, с показаниями поверяемых средств измерений, включенных последовательно в измерительную магистраль. В качестве рабочей (поверочной) среды используется воздух, забираемый из помещения, где проходит поверка.
Установка применяется для поверки и калибровки расходомеров, расходомеров-счетчиков и преобразователей расхода газа в диапазоне воспроизводимых расходов установки.
В качестве эталонных преобразователей расхода в установке применяются эталонные критические сопла. Создание требуемого значения расхода воздуха осуществляется включением одного или нескольких критических сопел, установленных параллельно.

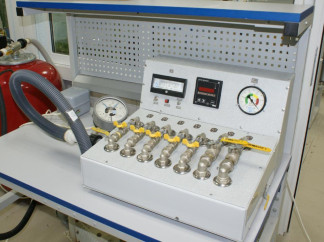

Установка состоит из краново-соплового блока, приборного блока, генератора расхода рабочей (поверочной) среды, соединительных шлангов, монтажного стола.
Краново-сопловой блок предназначен для обеспечения и поддержания необходимого расхода воздуха согласно технической документации поверяемого средства измерений. В состав краново-соплового блок входят набор эталонных критических сопел, соединительные магистрали, запорно-регулирующая аппаратура, входной и выходной коллекторы.
Приборный блок предназначен для размещения средств измерений, блока питания, клапана вакуумного с электромагнитным приводом и устройством управления, элементов электрической схемы и органов управления. В состав приборного блока входят следующие средства измерений для контроля и измерения параметров рабочей (поверочной) среды в процессе поверки:
- счетчик импульсов микропроцессорный СИ8 (регистрационный № 28696-05);
- тягомер показывающий ТмМП-52-М2-У3 (регистрационный № 1491-93);
- прибор комбинированный Testo 622 (регистрационный № 53505-13);
- вакуумметр показывающий сигнализирующий ДВ 2005СгУ3 (регистрационный № 4041-93);
- вакуумметр показывающий ВП3-УУ2 (регистрационный № 10135-05);
Генератор расхода рабочей среды предназначен для создания требуемого расхода и поддержания необходимой величины вакуума за критическими соплами. Генератор расхода состоит из воздушного ресивера и вакуумного насоса.
Обеспечена возможность пломбирования, нанесения знаков поверки в виде оттисков поверительных клейм или наклеек на средства измерений, входящие в состав установки.
отсутствует.
приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон воспроизведения объемного расхода, м3/ч | от 0,016 до 16 |
| Пределы допускаемой относительной погрешности установки при воспроизведении объемного расхода и объема газа, %: | ±0,3 |
| Задание расхода | дискретное с точками поверки Qmin Qmax, для счетчиков типов G 1,6; G 2,5; G 4; G 6; G 10 |
| Рабочая (поверочная) среда | воздух при атмосферном давлении |
| Количество одновременно поверяемых средств измерений, шт. | от 1 до 5 |
| Диапазон температуры рабочей (поверочной) среды, °С | от 10 до 30 |
| Напряжение питающей сети переменного тока, В - приборного блока - вакуумного насоса | 220 220/380 |
| Потребляемая мощность, кВт, не более | 0,6 |
| Частота питающей сети, Гц | 50±1 |
| Г абаритные размеры, мм, не более | 560х530х360 |
| Масса, без генератора расхода, кг, не более | 20 |
| Средний срок службы, лет, не менее | 10 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа | от 10 до 30 от 15 до 80 от 84 до 106,7 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность установки поверочной газовой УПС-16 приведена в таблице 2.
Таблица 2
| Наименование | Заводской номер/ Обозначение | Количество |
| Установка поверочная газовая УПС-16 | 089 | 1 шт. |
| Установка поверочная газовая УПС-16. Руководство по эксплуатации. | ГМ 008.00.00.00 РЭ | 1 экз. |
| Установка поверочная газовая УПС-16. Паспорт. | ГМ 008.00.00.00 ПС | 1 экз. |
| Инструкция. ГСИ. Установка поверочная газовая УПС-16. Методика поверки. | МП 0475-13-2016 | 1 экз. |
осуществляется по документу МП 0475-13-2016 «Инструкция. ГСИ. Установка поверочная газовая УПС-16. Методика поверки», утвержденному ФГУП «ВНИИР» 23.09.2016 г.
Основные средства поверки:
- государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2013 по ГОСТ Р 8.618-2014, диапазон воспроизведения единиц объемного расхода газа от 0,003 до 16000 м3/ч, СКО 3,5-10-4 - 5-10-4, НСП 4-10-4
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке установки.
приведены в эксплуатационном документе.
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.
Техническая документация изготовителя
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
