Течеискатели масс-спектрометрические гелиевые VS, 66313-16

Назначение

Течеискатели масс-спектрометрические гелиевые серии VS (далее по тексту -течеискатели) предназначены для измерений потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов, допускающих откачку внутренней полости, заполнение гелием или смесью газов, содержащих гелий.

Описание

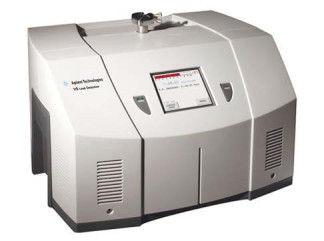

Течеискатель представляет собой комплексную систему для поиска и/или измерения размеров течей внутрь или наружу какого-либо устройства или емкости. Обнаружение течей происходит, когда индикаторный газ (гелий) вводится в испытуемый компонент, который соединен с системой течеискателя. Г елий, поступающий из испытуемого компонента, проходит сквозь систему, его парциальное давление измеряется, а результаты отображаются на измерительном устройстве.

Принцип работы течеискателя заключается в ионизации газов в вакууме и их ускорения под действием перепада напряжения и магнитного поля. Ионы гелия отделяются и собираются (достигают ионного коллектора), а полученный в результате ионный ток усиливается и отображается на измерительном устройстве или дисплее.

Конструктивно течеискатель состоит из следующих компонентов: спектрометра, настроенного на выявление массы гелия; вакуумной системы для поддержания низкого давления в спектрометре; механического насоса для вакуумирования испытуемого экземпляра; клапанов, обеспечивающих переход к различным этапам цикла обнаружения течи (откачка, тестирование, вентилирование); усилителя и электронных устройств, контролирующих выходной сигнал спектрометра; источников электропитания и органов управления, контролирующих последовательность работы клапанов, схемы защиты и т. д.; креплений, с помощью которых испытуемый компонент крепится к течеискателю, пульта оператора (ЖК-дисплей с сенсорной панелью и двумя аппаратными кнопками: TEST и VENT).

Поиск течей осуществляется как в ручном, так и в автоматическом режиме с целью повышения скорости тестирования. Также в течеискателях реализован режим поиска течей способом щупа.

Гелий подается в потенциальное место утечки с помощью распылительного зонда или посредством изолирования предполагаемого участка. При наличии места нарушения герметичности, атомы гелия попадают в масс-спектрометрический анализатор.

Течеискатель имеет функцию обнуления фонового уровня. Эта функция исключает зарегистрированный фоновый сигнал, позволяя измерять только реальную скорость (интенсивность) утечки. Функция обнуления позволяет проводить испытание с уровнем чувствительности, расположенным ниже фонового уровня системы.

Течеискатели имеют 8 модификаций отличающихся конфигурацией, расположением и типом насоса для откачки испытуемого экземпляра. Модель PR02 оснащена внутренним механическим насосом DS-42, модель PD03 оснащена внутренним спиральным насосом IDP-3, модели MD30, BD30 оснащаются внешним спиральным насосом TS620, модели MR15, MD15, BR15, BD15 оснащаются внешним спиральным насосом IDP-15.

Модели MR15, MD30 и MD15 оснащены дополнительной двухколесной тележкой.

По дополнительному заказу течеискатель может быть оборудован беспроводным дистанционным управлением посредством установки в корпус течеискателя платы модуля беспроводной связи и беспроводного пульта дистанционного управления, который позволяет управлять работой до 10 течеискателей на расстоянии до 100 м, путем выбора MAC-адреса.

Программное обеспечение

Течеискатели имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов, допускающих откачку внутренней полости, заполнение гелием, либо смесью газов, содержащих гелий.

ПО выполняет следующие функции:

-    управление работой вакуумной системой течеискателя (работой вакуумных насосов, клапанов);

-    управление работой масс-спектрометрического анализатора (определение чувствительности, настройка на пик гелия);

-    прием, обработка и отображение измерительной информации от масс-спектрометрического анализатора;

-    формирование выходных сигналов, передача их на ЖК-дисплей течеискателя и ПК;

-    автоматическая диагностика состояния течеискателя.

Таблица 1 - Идентификационные данные встроенного ПО

Информация о версии ПО доступна через меню прибора: номер версии отображается на ЖК-дисплее.

Влияние встроенного ПО течеискателей учтено при нормировании метрологических характеристик. Уровень защиты ПО от преднамеренных или непреднамеренных изменений течеискателей - средний в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики течеискателей

Знак утверждения типа

наносится на корпус течеискателя методом наклейки или иным методом и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплект поставки

Поверка

осуществляется по документу МП 231-0036-2016 «Течеискатели масс-спектрометрические гелиевые серии VS. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22.08.2016 г.

Основные средства поверки:

Государственный вторичный (рабочий) эталон единицы потока газа в вакууме в диапазоне 10-12 - 1 Па-м3/с ГВЭТ 49-2-2006, СКО: в диапазоне от 10-12 до 10-9 Пам3/сне более (0,1 - 0,015); в диапазоне свыше 10 до 1 Па м /с не более 0,015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус течеискателя, если это позволяют условия эксплуатации и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 28517-90 «Контроль неразрушающий. Масс-спектрометрический метод течеискания. Общие требования».

ГОСТ Р 53177-2008 «Вакуумная техника. Определение характеристик масс-спектрометрического метода контроля герметичности».

Техническая документация фирмы «Agilent Technologies Bayan Lepas Free», Малайзия.
