Резервуары стальные вертикальные цилиндрические РВС-2000 и РВСП-2000, 66317-16

Резервуары стальные вертикальные цилиндрические РВС-2000 и РВСП-2000 предназначены для измерений объема и массы нефтепродуктов, а также приема, хранения и отпуска нефтепродуктов при учетных операциях между ООО «Кудьминская нефтебаза» и АО «Транснефть - Верхняя Волга».

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	66317-16
Наименование СИ	Резервуары стальные вертикальные цилиндрические
Обозначение типа СИ	РВС-2000 и РВСП-2000
Изготовитель	СМУ-1 трест № 5 "Нефтезаводстрой", г. Кстово
Год регистрации	2016
МПИ (интервал между поверками)	5 лет
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

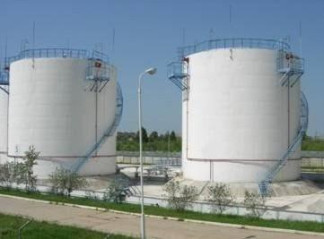

Резервуары стальные вертикальные цилиндрические РВС-2000 и РВСП-2000 представляет собой металлические сосуды в форме вертикальных цилиндров с плоскими днищами и стационарной кровлей, оборудованные приемо-раздаточными устройствами и люками. Резервуар стальной вертикальный цилиндрический РВСП-2000 отличается от резервуара стального вертикального цилиндрического РВС-2000 наличием понтона, находящегося внутри резервуара и предназначенного для сокращения потерь от испарения при хранении нефтепродуктов.

Резервуары стальные вертикальные цилиндрические РВС-2000 и РВСП-2000 являются по принципу действия закрытиыми, по расположению - наземными.

Заполнение и выдача нефтепродуктов осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.

Резервуары стальные вертикальные цилиндрические РВС-2000, № 6, и РВСП-2000, № 5, расположены на площадке ООО «Кудьминская нефтебаза», Нижегородская обл., Богородский р-н, пос. Кудьма.

Технические характеристики

Таблица 1 - Основные метрологические и технические характеристики

Наименование характеристики	РВС-2000	РВСП-2000
Номер резервуара	6	5
Номинальная вместимость, м3	2000	2000
Габаритные размеры, мм
- высота	12285	11920
- диаметр	15180	15180
Рабочая среда	светлые нефтепродукты
Пределы допускаемой относительной
погрешности вместимости резервуара, %	±0,2%
Условия эксплуатации:
- температура окружающей среды, °С	от -50 до +50
- атмосферное давление, кПа	от 84 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Наименование	Обозначение	Количествово
Резервуар стальной вертикальный цилиндрический	РВС-2000 (РВСП-2000)	1 шт.
Паспорт		1 экз.
Г радуировочная таблица		1 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

- рулетка измерительная металлическая РНГ 2-го класса точности (регистрационный № 60606-15);

- рулетка измерительная металлическая РНГ 2-го класса точности с грузом (регистрационный № 60606-15);

- линейка измерительная металлическая с диапазоном измерений 0-500 мм (регистрационный № 20048-05);

- толщиномер ультразвуковой УТ-93П (регистрационный № 10479 -03);

- теодолит 3Т2КП (регистрационный № 45283-15);

- штангенциркуль ТТТЦ-ТТ (регистрационный № 22088-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.

Сведения о методах измерений

МН 680-2016 «Масса нефтепродуктов. Методика измерений в резервуарах вертикальных стальных цилиндрических РВС-2000 и РВСП-2000 по резервной схеме учета на предприятии ООО «Кудьминская нефтебаза», утверждена ОП ГНМЦ ПАО «Нефтеавтоматика» в г. Казань 25.07.2016 г.
