| Номер в госреестре | 66320-16 |
| Наименование СИ | Резервуары стальные вертикальные с понтоном |
| Обозначение типа СИ | РВСП-30000 |
| Изготовитель | ОАО "Уралхиммаш", г. Екатеринбург |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные с понтоном РВСП-30000 предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Тип резервуара - стальной вертикальный с понтоном номинальной вместимостью 30000 м3.
Резервуары представляют собой стальные сосуды цилиндрической формы с понтоном. Конструкция понтона - блочный БПА-30000 из алюминиевых деформируемых сплавов АМг-2, ВД1АМ по ГОСТ 4784, состоящих из 678 целых и частичных блоков с пенополиуретановым наполнителем.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.

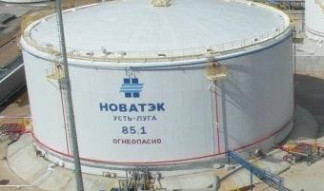

Резервуары стальные вертикальные с понтоном РВСП-30000 (№№ 59.1, 59.2, 59.3, 66.1, 66.2, 66.3, 69.1, 69.2, 69.3, 69.4, 85.1, 85.2) расположены на Комплексе по перевалке и фракционированию стабильного газового конденсата и продуктов его переработки мощностью 6,0 млн. тонн в год в Морском торговом порту Усть-Луга ООО «НОВАТЭК -Усть-Луга».
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Номер резервуара РВСП-30000 |
| 59.1 59.2 59.3 66.1 66.2 66.3 69.1 69.2 69.3 69.4 85.1 85.2 | |
| Номинальная вместимость, м3 | 30000 |
| Пределы допускаемой относительной погрешности вместимости, % | ±0,10 |
Таблица 2 - Технические характеристики
| Наименование параметра | Номер резервуара РВСП | [-30000 | ||||||||||
| 59.1 | 59.2 | 59.3 | 66.1 | 66.2 | 66.3 | 69.1 | 69.2 | 69.3 | 69.4 | 85.1 | 85.2 | |
| Габаритные размеры: - диаметр резервуара, мм - высота резервуара, мм | 45600 23850 | 45600 23850 | 45600 23850 | 45600 23850 | 45600 23850 | 45600 23850 | 45600 23850 | 45600 23850 | 45600 23850 | 45600 23850 | 45600 23850 | 45600 23850 |
| Средний срок службы, лет, не менее | 25 | |||||||||||
| Условия эксплуатации: | ||||||||||||
| Температура измеряемой среды, °С | от -42 до +34 | |||||||||||
| Атмосферное давление, кПа | от 84 до 106,7 | |||||||||||
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средств измерений
| Наименование | Количество, шт. | Обозначение |
| Резервуар стальной вертикальный с понтоном | 12 | РВСП-30000 |
| Резервуар стальной вертикальный с понтоном. Паспорт. | 12 | РВСП-30000 |
| Г радуировочная таблица | 12 |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая с грузом Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер ФИФ 55464-13);
- рулетка измерительная металлическая Р100У2К, с верхним пределом измерений 100 м (регистрационный номер ФИФ 51171-12);
- толщиномер ультразвуковой A1207 с диапазоном измерений от 0,8 до 30 мм, с пределами допускаемой погрешности ±0,1 мм (регистрационный номер ФИФ 21702-01);
- нивелир электронный SDL30 с рейкой с верхним пределом измерений 10 м по ГОСТ 10528-90 (регистрационный номер ФИФ 19368-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу резервуара в месте подписи поверителя.
1 Масса нефтепродуктов. Методика измерений массы нефтепродуктов в резервуарном парке комплекса по перевалке и фракционированию конденсата газового стабильного ООО «НОВАТЭК - Усть-Луга». Свидетельство об аттестации методики (метода) измерений № 396/2550-(01.00250-2008)-2013. Резервуары стальные вертикальные с понтоном РВСП-30000 (№№ 59.1, 59.2, 59.3, 66.1, 66.2, 66.3, 69.1, 69.2, 69.3, 69.4).
2 Масса нефтепродуктов. Методика измерений массы конденсата газового стабильного в резервуарном парке комплекса по перевалке и фракционированию конденсата газового стабильного ООО «НОВАТЭК - Усть-Луга». Свидетельство об аттестации методики (метода) измерений № 395/2550-(01.00250-2008)-2013. Резервуары стальные вертикальные с понтоном РВСП-30000 (№№ 85.1, 85.2).
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости;
ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия;
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки;
Техническая документация ООО «НОВАТЭК - Усть-Луга».
| Зарегистрировано поверок | 24 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
