| Номер в госреестре | 66322-16 |
| Наименование СИ | Резервуары стальные вертикальные теплоизолированные |
| Обозначение типа СИ | РВС-10000 |
| Изготовитель | ООО "Глазовский завод "Химмаш", г.Глазов |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные теплоизолированные РВС-10000 предназначены для измерения объема и массы, а также приема, хранения и отпуска нефтепродуктов
Тип резервуа3ра - стальной вертикальный теплоизолированный номинальной вместимостью 10000 м .
Резервуары представляют собой стальные сосуды цилиндрической формы с тепло-изолированным покрытием.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.

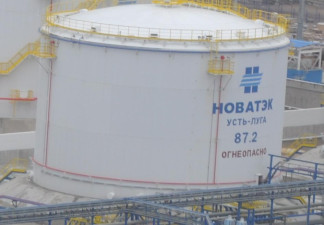

Резервуары стальные вертикальные теплоизолированные РВС-10000 (№№ 86, 87.1, 87.2) расположены на Комплексе по перевалке и фракционированию стабильного газового конденсата и продуктов его переработки мощностью 6,0 млн. тонн в год в Морском торговом порту Усть-Луга ООО «НОВАТЭК - Усть-Луга».
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Номер резервуара РВС-10000 | ||
| 86 | 87.1 | 87.2 | |
| Номинальная вместимость, 3 м | 10000 | ||
| Пределы допускаемой относительной погрешности вместимости, % | ± 0,10 | ||
Таблица 2 - Технические характеристики
| Наименование параметра | Номер резервуара РВС-10000 | ||
| 86 | 87.1 | 87.2 | |
| Габаритные размеры: - диаметр резервуара, мм - высота резервуара, мм | 28500 22850 | 28500 22850 | 28500 22850 |
| Средний срок службы, лет, не менее | 25 | ||
| Условия эксплуатации: | |||
| Температура измеряемой среды, °С | от - 42 до + 34 | ||
| Атмосферное давление, кПа | от 84 до 106,7 | ||
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Количество, шт. | Обозначение |
| Резервуар стальной вертикальный теплоизолированный | 3 | РВС-10000 |
| Резервуар стальной вертикальный теплоизолированный. Паспорт. | 3 | РВС-10000 |
| Г радуировочная таблица | 3 |
осуществляется по документу МП 0462-7-2016 «Инструкция ГСИ Резервуары стальные вертикальные теплоизолированные. Методика поверки», утвержденному ФГУП «ВНИИР» 09.09.2016 г.
Основные средства поверки:
- рулетка измерительная металлическая с грузом Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер ФИФ 55464-13);
- рулетка измерительная металлическая Р100У2К, с верхним пределом измерений 100 м (регистрационный номер ФИФ 51171-12);
- толщиномер ультразвуковой A1207 с диапазоном измерений от 0,8 до 30 мм, с пределами допускаемой погрешности ± 0,1 мм (регистрационный номер ФИФ 21702-01);
- тахеометр электронный типа Leica TS60 I (регистрационный номер ФИФ 61950-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу резервуара в месте подписи поверителя.
ГСИ «Масса нефтепродуктов. Методика измерений массы нефтепродуктов в резервуарном парке комплекса по перевалке и фракционированию конденсата газового стабильного ООО «НОВАТЭК - Усть-Луга».
Свидетельство об аттестации методики (метода) измерений № 396/2550-(01.00250-2008)-2013.
1 ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости»
2 ГОСТ 31385-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»
3 МП 0462-7-2016 «Инструкция ГСИ Резервуары стальные вертикальные теплоизолированные. Методика поверки»
4 Техническая документация ООО «НОВАТЭК - Усть-Луга»
