| Номер в госреестре | 66323-16 |
| Наименование СИ | Счетчики электрической энергии многофункциональные |
| Обозначение типа СИ | PM2000 |
| Изготовитель | "Schneider Electric India Pvt. Ltd.", Индия |
| Год регистрации | 2016 |
| Срок свидетельства | 30.12.2026 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |

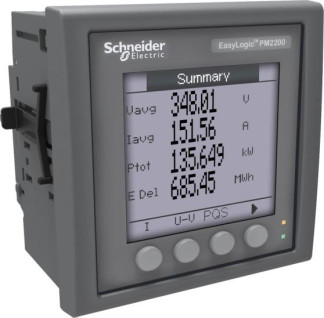

Счетчики электрической энергии многофункциональные серии PM2000 (далее -счетчики) предназначены для измерений активной, реактивной и полной мощности, тока, напряжения, частоты, коэффициента мощности, коммерческого и технического учета электрической энергии в однофазной и трехфазной (трех- и четырех- проводных) сетях, а также автоматизированного сбора, накопления, обработки, хранения и отображения информации об энергопотреблении.
Принцип действия счетчиков основан на аналого-цифровом преобразовании входных сигналов тока и напряжения для получения значений мощности, энергии, тока, напряжения, частоты, коэффициента мощности.
Счетчики состоят из входных первичных преобразователей тока (трансформаторы тока) и напряжения, аналого-цифровых преобразователей, микропроцессора, коммуникационных портов и модулей входов/выходов (более подробно указано в таблице 1) и дисплея на жидких кристаллах (далее - ЖК) или на светодиодах (в зависимости от модификации). Сохранение данных и программ обеспечивается энергонезависимой памятью. Связь с внешними устройствами осуществляется с помощью цифрового интерфейса расположенного на счетчиках или при помощи модулей входов/выходов устанавливаемых отдельно. Питание счетчика обеспечивается от внешнего источника питания. Клавиатура на лицевой панели позволяет изменять режимы работы и отображения на дисплее измеряемых и вспомогательных величин, после введения соответствующего пароля производить настройки счетчиков. Дополнительные параметры могут индицироваться непосредственно на дисплее счетчиков или на дисплее компьютера с помощью программных пакетов «ION Setup», поставляемых по отдельному заказу.
В качестве коммуникационных портов счетчиков, а также модулей входов/выходов используются: порт RS-485, аналоговые входы, аналоговые выходы, цифровые входы, цифровые выходы.
Протоколы передачи данных, которые поддерживают счетчики: Modbus RTU.
Цифровые и аналоговые входы/выходы позволяют решать следующие задачи:
- мониторинга состояния устройств по сигналу от «сухих контактов»;
- подсчет количества импульсов от устройств с импульсным выходом (для моделей с дополнительными модулями);
Счетчики предназначены для использования в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и передачи измеренных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии, а также в системах управления нагрузкой энергетических сетей.
Счетчики имеют в своем составе энергонезависимую память данных EEPROM, которая позволяет сохранить всю информацию при отключении источника питания.
Заводские настройки, отвечающие за точность измерений, являются неизменными на протяжения всего срока эксплуатации счетчика.
В зависимости от модификации счетчики обеспечивают настройку и параметрирование графиков временных зависимостей электрической энергии, потребляемой мощности, напряжения, тока и других измеренных параметров.
Функциональные возможности счетчиков в зависимости от модификации приведены в таблице 1.
| Функциональные возможности счетчиков | Модификации счетчиков | |||||
| PM2100 | PM2200 | |||||
| PM2110 | PM2120 | PM2130 | PM2210 | PM2220 | PM2230 | |
| Напряжения и токи линейные и фазные* | + | + | + | + | + | + |
| Мощность: активная, реактивная, полная (по фазам и суммарно)* | + | + | + | + | + | + |
| Коэффициент мощности* 1- Cos ф 2- Sin ф | 1 | 1, 2** | 1, 2** | 1 | 1, 2 | 1, 2 |
| Частота * | + | + | + | + | + | + |
| Энергия: активная, реактивная, полная на 4 квадрантах* | + | + | + | + | + | + |
| Коэффициенты гармоник (до гармоники №) | - | 15 | 31 | - | 15 | 31 |
| Ток нейтрали*** | + | + | + | + | + | + |
| Сервисные функции | ||||||
| Сохранение в энергонезависимой памяти минимальных / максимальных значений с меткой времени | - | +** | +** | - | + | + |
| Сохранение измеренных значений мощности и энергии (до 2-х значений) с настраиваемым интервалом и продолжительностью хранения | - | - | + | - | - | + |
| Поддержка дополнительного модуля аналоговых входов/выходов | - | - | + | - | - | + |
| Поддержка дополнительного модуля цифровых входов/выходов | - | - | + | - | - | + |
| Импульсный выход, без дополнительных модулей | 1 | - | - | 1 | - | - |
| Порт RS-485 (Modbus RTU) | - | 1 | 1 | - | 1 | 1 |
| У ставки, аварийная сигнализация и управление | ||||||
| Аварийные уставки | - | - | 20 | - | - | 20 |
| Время отклика уставки, с | - | - | 1 | - | - | 1 |
| Примечания * - измерения с нормируемой точностью; ** - измеренные значения выводятся только с использованием интерфейса связи; ***- рассчитывается из значений токов фаз. | ||||||
Встраиваемое программное обеспечение (ПО) (заводская прошивка) записывается в устройство на стадии его производства. Защита от копирования ПО осуществляется на аппаратном уровне: вычитывание памяти программ и памяти данных невозможно. Конечный пользователь не имеет доступа к изменению системных параметров (калибровочные коэффициенты, алгоритмы работы устройства и т.д.). Для защиты от несанкционированного изменения настроечных параметров устройства в ПО используется система авторизации пользователя (логин и пароль). Несанкционированное изменение настроечных параметров устройства невозможно без вскрытия счетчика.
Характеристики программного обеспечения счетчиков приведены в таблице 2.
Таблица 2 - идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО PM2000 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
приведены в таблице 3.
Таблица 3 - Метрологические и технические характеристики
| Наименование характеристики | Значение | |||
| PM2110 PM2120 | PM2130 | PM2210 PM2220 | PM2230 | |
| Класс точности измерения активной/ реактивной энергии по ГОСТ 31819.22-2012, ГОСТ 31819.23-2012 | 1/1 | 0.5S/1 | 1/1 | 0.5S/1 |
| Номинальная частота, Гц | 50 | |||
| Номинальный ток, А | 5 | |||
| Стартовый ток, мА | 5 | |||
| Максимальный ток, A | 6 | |||
| Максимальный ток перегрузки: - непрерывно, А - 10 с в час, А - 1 с в час, А | 12 50 500 | |||
| Рабочий диапазон температур, °C | от - 10 до +60 | |||
| Относительная влажность при температуре 50 °C (не конденсирующаяся), % | от 5 до 95 | |||
| Диапазон измерений напряжений: - фазное (кат III), В - линейное (кат III), В - фазное (кат II), В - линейное (кат II), В | от 20 до 277 от 35 до 480 от 20 до 347 от 35 до 600 | |||
| Пределы допускаемой основной относительной погрешности измерения напряжения, % | ±0,5 | |||
| Пределы допускаемой основной относительной погрешности измерения активной и полной мощности усредненной на 1 с, % | ±1 | ±0,5 | ±1 | ±0,5 |
| Пределы допускаемой основной относительной погрешности измерения реактивной мощности усредненной на 1 с, % | ±1 | |||
| Диапазон измерения тока, А | от 0,005 до 6 | |||
| Пределы допускаемой основной относительной погрешности измерения тока, % | ±0,5 | |||
| Диапазон измерения частоты, Гц | от 45 до 65 | |||
| Пределы основной относительной погрешности измерения частоты, % | ±0,05 | |||
| Диапазон измерения коэффициента мощности | от -1 до -0,01 и от 0,01 до 1 | |||
| Пределы допускаемой основной относительной погрешности измерения коэффициента мощности, % | ±1 | |||
| Сопротивление измерительных входов напряжения (фазное), МОм | 5 | |||
| Потребляемая мощность по каждой цепи тока (при токе 6 A), В-А, не более | 0,1 | |||
| Потребляемая мощность по каждой цепи напряжения (при напряжении 240 В) ВА, не более | 0,2 | |||
| Потребляемая мощность вспомогательного источника питания при напряжении 240 В переменного тока, Вт (В А), не более | 3,3 (8) | |||
| Значение импульса энергии, имп./кВтч (имп./кварч) | от 1 до 9999999 | |||
| Максимальная частота следования импульсов для цифрового выхода, Гц | 1 | |||
| Максимальная частота следования импульсов для светодиодного индикатора, Гц | 35 | |||
| Сохранение данных в памяти, лет | 20 | |||
| Срок службы литий ионной батареи составляет, лет, не менее | 16 | |||
| Габариты счетчиков, мм, не более - высота - ширина - длинна | 96 96 73 | |||
| Масса, кг, не более | 0,3 | |||
| Средняя наработка на отказ, ч, не менее | 300000 | |||
| Срок службы, лет, не менее | 40 | |||
Дополнительные погрешности при измерениях тока, напряжения, коэффициента мощности, вызываемые изменением влияющих величин, не превосходят пределов, установленных в ГОСТ 31819.22-2012 для счетчиков классов точности 0,5S.
наносится на титульный лист паспорта типографским способом.
В комплект поставки счетчиков входят:
Таблица 4
| Наименование | Обозначение | Количество, шт. |
| счетчик | - | 1 |
| паспорт | - | 1 |
| методика поверки* | МП.PM2000-16 | 1 |
| упаковочная коробка | - | 1 |
| Примечание * - поставляется для организаций, проводящих поверку, по отдельному заказу. | ||
осуществляется по документу МП.PM2000-16 «Счетчики электрической энергии многофункциональные серии PM2000. Методика поверки», утвержденному ФГУП «ВНИИМС» 28.09.2016 г.
Основные средства поверки:
трехфазная поверочная установка УППУ-МЭ 3.1, регистрационный номер в Федеральном информационном фонде 39138-08;
калибраторы переменного тока Ресурс-К2, регистрационный номер в Федеральном информационном фонде 31319-12;
универсальная пробойная установка УПУ-10:
- испытательное напряжение до 10 кВ;
- погрешность установки напряжения ±5 %;
секундомер СДСпр-1, абсолютная погрешность за 30 мин ±0,1 с.
Допускается применение аналогичных средств измерения, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на счетчик и (или) паспорт.
приведены в эксплуатационном документе.
ГОСТ 31818.11-2012 (МЭК 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики мощности
ГОСТ 31819.22-2012 (МЭК 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.21-2012 (МЭК 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 (МЭК 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии
Документация фирмы-изготовителя
